电动球阀
进口电动真空球阀
≤1.3X10-7Pa~6X105pa
3/8” ~ 4”

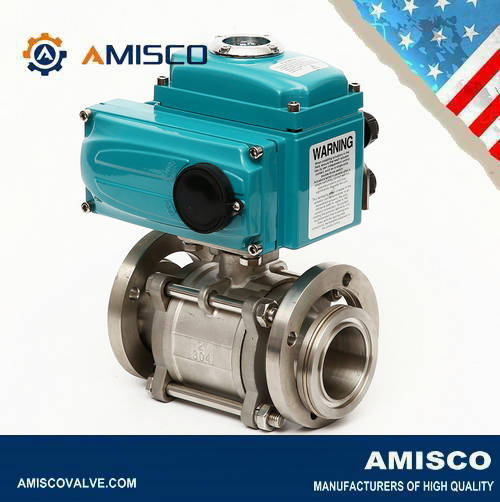

AMISCO进口电动真空球阀是由角行程电动执行器和真空球阀组成的电控阀门,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制,从而达到接通或切断真空管路中气流的目的。
AMISCO进口电动真空球阀的漏率可达到<1X10-10Pa.M3/S,既能适用高真空,又能在一定的正压力下使用,由于球阀全通导,又能达到超高真空要求,所以也能适用于加速器真空系统。
电动执行器采用一体化设计,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC 或 1~5VDC)及单相电源即可控制运转。
产品特征:
■AMISCO电动真空球阀密封结构设计好,漏率可达到<1×10-10Pa.M3/S
■活套法兰连接,安装、拆卸方便
■结构紧凑,重量轻
■符合GMP标准
■使用寿命≥200000次
■开关扭矩小,配置电动执行器小,工作稳定、可靠
■该球阀既能适用高真空,又能适用一定的正压力下使用
■由于球阀全通导,又能达到高真空要求,所以也能适用于加速器真空系统
AMISCO进口电动真空球阀的技术数据:
阀体规格
•尺寸范围
1/2”~4”
•端部连接
法兰、焊接
•阀体型式
三片式精铸阀体
•阀体材质
WCB、304、316、316L
•密封材质
PTFE、PPL
•阀芯形式
O型球形阀芯
•流量特性
近似快开型
•泄漏率
≤1.3X10-9Pa.M3/S
•工作压力
≤1.3X10-7Pa~6X105pa
•温度范围
-30℃~+232℃
电动执行器规格
•电源电压
标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V DC
•输出力矩
50N·M~2000N·M
•动作范围
0~90° 0~360°
•控制方式
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
•动作时间
18S~112S
•保护装置
内置过热保护、过载保护
•环境温度
-20℃~+70℃
•手动操作
机械离合机构,配手轮操作
•机械限位
电气、机械二重限位
•防护等级
IP65、IP67、可定制IP68
•防爆等级
ExdⅡ BT6,ExdⅡ CT5
•位置测量
电位计、比例控制单元
•驱动电机
鼠笼式异步电机
•进线接口
2个 PF
3/4”
•壳体材料
铝合金
•外涂层
干粉,环氧聚酯,具有超强防腐功能

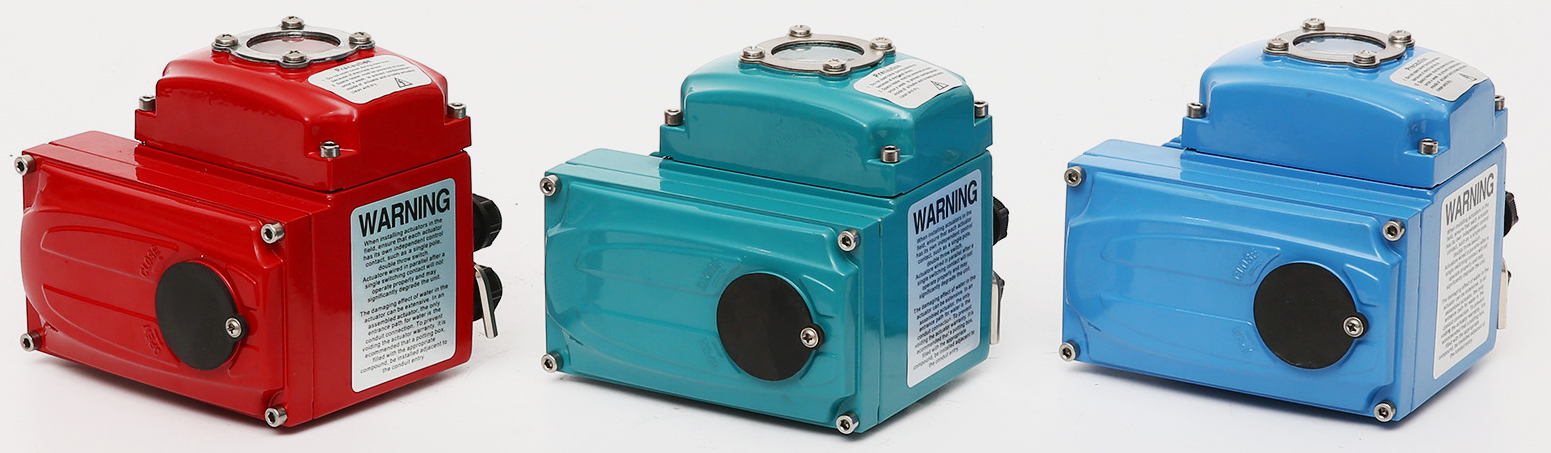

AMISCO电动真空球阀 执行器特点:
AMISCO电动执行器壳体表面有专门的机器喷漆,可以在各种恶劣的环境下使用,延长了使用寿命。凸透镜的反馈设计,是阀门的状态容易目视。内置热保护功能。端盖的螺丝为防脱螺丝,在开盖的时候也不会丢失螺栓。连接尺寸符合ISO标准,方便组装阀门和配件,0~90度行程为常用标准行程,亦可根据客户需求,定制行程。
1、壳体-盖体由硬质铝合金制成,具有阳极氧化处理和聚酯粉末涂层。高耐腐蚀,防水等级为IP67。IP68是可选的。
2、电机-全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,F级绝缘等级。内部热保护开关避免损坏电机。
3、手动结构-手柄设计保证安全可靠、省力、体积小。当执行器未通电时,可通过手柄操作。当您不需要手动操作时,将扳手放在执行机构背面的插槽中。
4、位置指示器-安装在中心轴上,用于观察阀门的位置。为了避免沉积和观察方便,它是由凸透镜设计的。
5、密封-密封性能好。其防护等级为IP67 , IP68也是可选的。
6、限位开关-机械和电子双限位。机械限位螺丝可调,安全可靠。电子限位开关由凸轮机构来控制,简单的调整机构能精确方便的设定位置,且不受手轮过量的影响。
7、自锁-精密蜗轮蜗杆传动大扭矩,噪音低(最高50dB ),使用寿命长。自锁功能可防止反转,确保稳定性和可靠性。高效润滑油在出厂前已经添加,不再需要添加。
8、防脱螺栓-拆下盖子时,螺栓将附着在盖板上。所有外部螺栓均采用不锈钢制成。
9、安装-电动执行器底部的安装尺寸符合国际标准ISO5211和DIN3337。孑L成四方形,易于通过线性或45。安装。执行器可以垂直或水平安装。
10、线路-控制线路符合单相或三相电源标准,布局合理紧凑。端子有效满足各种附加功能要求。
进口电动真空球阀的使用说明:
1、使用:
1.1在正常工作条件下,阀门可以保持最大的结果和较长的寿命。
2、手动操作:
将阀门打开1/4度。
A、 阀门处于打开位置–控制杆与阀门或管道对齐。
B、 阀门处于关闭位置–控制杆与阀门或管道成直角。
3、拆卸和清洁程序:
注意:关闭时,非空腔填充球阀可能会将液体截留在球腔中。
3.1如果阀门用于控制危险介质,则必须在拆卸前对其进行净化。
为了安全拆卸和重新组装,建议采取以下步骤。
A、 释放管路压力。
B、 将阀门置于半开位置,冲洗管线,以清除阀门上的任何有害物质。
C、 参与拆卸和拆卸阀门的所有人员应穿戴适当的防护装置、如防护服衣服、如面罩、手套等。
即使阀门安装在管路中,零件的维护也很容易:通过拆下阀体的所有螺栓,取出阀体、阀座、垫圈和阀球,可在不干扰管道对准的情况下进行更换。
由于三件式结构通过拆下螺栓使阀端自由。
4、安装的一般信息:
4.1阀门可安装在管道上的任何位置。
4.2安装阀门前,必须冲洗管道,清除污垢、毛刺和焊接残留物,否则可能造成阀座和球表面会损坏。
4.3管道必须无压力。
