粉体蝶阀
进口气动粉体蝶阀
DN100~DN400
单法兰/双法兰/食品级
AMISCO进口气动粉体蝶阀主要用于开关料箱,料斗以及装有粉状或是颗粒状物料的筒仓。
可应用于所有粉状以及颗粒物料的处理,阀门利用物料自身重量进行截流以及气动传输干性物料。
设计特点:
●便于安装维护
产品重量轻,现场安装简便
●适用范围广
产品由两个半阀体组成,可自由搭配单法兰、双法兰和放料口。
●蝶板材质可选
可自由选择铸铁、不锈钢和高分子材料。
●性价比高
结构紧凑,蝶板耐磨,密封寿命长,是一种成本效益极高的粉体阀。
产品特性:
少数组件
重量轻,容易操作
可拆换蝶板
高度耐磨
易于安装
快速维护
型号选购:
BL2F
300
S
N
W
F
/
220V
Connection
连接方式
-DN
通径
Discs
蝶板
Sealing ring
密封件
-Driver信号开关
Control valve
先导阀
-Control Voltage电磁线圈
BLF SINGLE FLANGE 单法兰
BL1F SINGLE FLANGE 单法兰
BL2F SINGLE FLANGE 双法兰
100
150
200
250
300
350
400
S Pu disc 聚氨酯板
GB Cast iron disc铸铁闸板
L Aluminium disc 铝板
A Stainless steel disc
不锈钢板
N NBR丁腈胶
E EPDM 三元乙丙胶
S SILICA GEL 硅胶
I FOOD GRADE EPDM 食品级橡胶
W MIC23 Switch box信号开关
F 4V210 Solenoid valve
220VAC
110VAC
24VDC

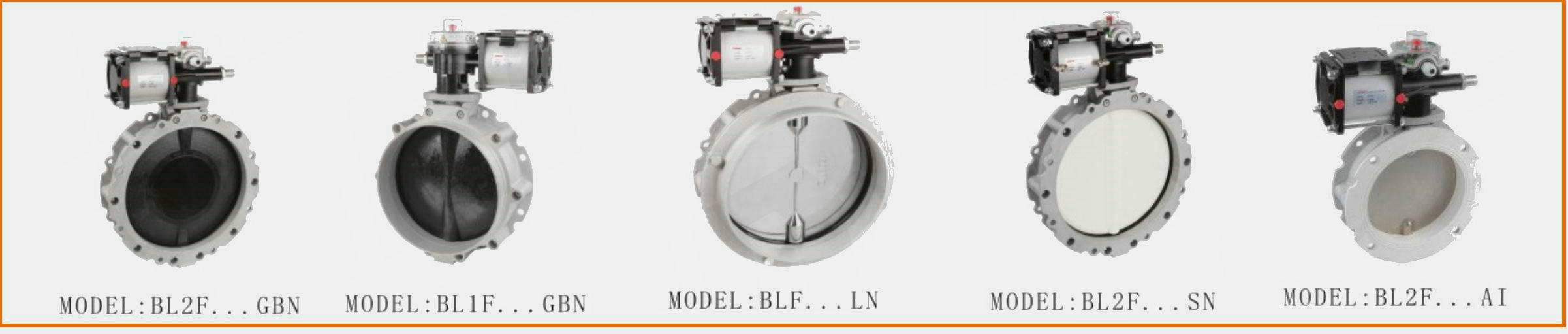

例:BL2F300SN-WF/24VDC
即:双法兰连接蝶阀,通径300mm耐磨防尘蝶板,NBR密封,信号开关,电磁阀,线圈电压24V直流。
产品零部件:
气动传动适配执行机构
Butterfly-valve size |
蝶阀通径 |
BL*F100 |
BL*F150 |
BL*F200 |
BL*F250 |
BL*F300 |
BL*F350 |
BL*F400 |
Under light load |
轻载适配 |
CP 063 |
CP 063 |
CP 101 |
CP 101 |
CP 101 |
CP 126 |
CP 126 |
Under heavy load |
重载适配 |
CP 101 |
CP 101 |
CP 101 |
CP 126 |
CP 126 |
CP 126T |
CP 126T |
*代表安装方式:1-Single flange butterfly valve for sleeve connection 单法兰套筒连接蝶阀
2-Double flange butterfly valve 双法兰蝶阀
NO-Detachable open type single flange(double flange with single flange)
可拆卸的分开式单法兰(双法兰加单法兰)
手动传动适配执行机构
Butterfly-valve size |
蝶阀通径 |
BL*F100 |
BL*F150 |
BL*F200 |
BL*F250 |
BL*F300 |
BL*F350 |
BL*F400 |
Manual Lever |
适配结构 |
CM4 |
CM4 |
CM4 |
CM4 |
CM4 |
CM3B |
CM3B |
*代表安装方式:1-Single flange butterfly valve for sleeve connection 单法兰套筒连接蝶阀
2-Double flange butterfly valve 双法兰蝶阀
NO-Detachable open type single flange(double flange with single flange)
可拆卸的分开式单法兰(双法兰加单法兰)
NOTE: DISC CHOICE DEPENDS ON APPLICATION AND TYPE OF MATERIAL. WITH LUMPY, GRANULAR AND FIBROUS PRODUCTS,WE SUGGEST TO USE CAST IRON OR AISI 304 DISC.
注:蝶板的选择取决于材料的类型及应用。如果要处理块状物、颗粒物或者纤维的物料,建议使用铸铁蝶板或AISI304蝶板。

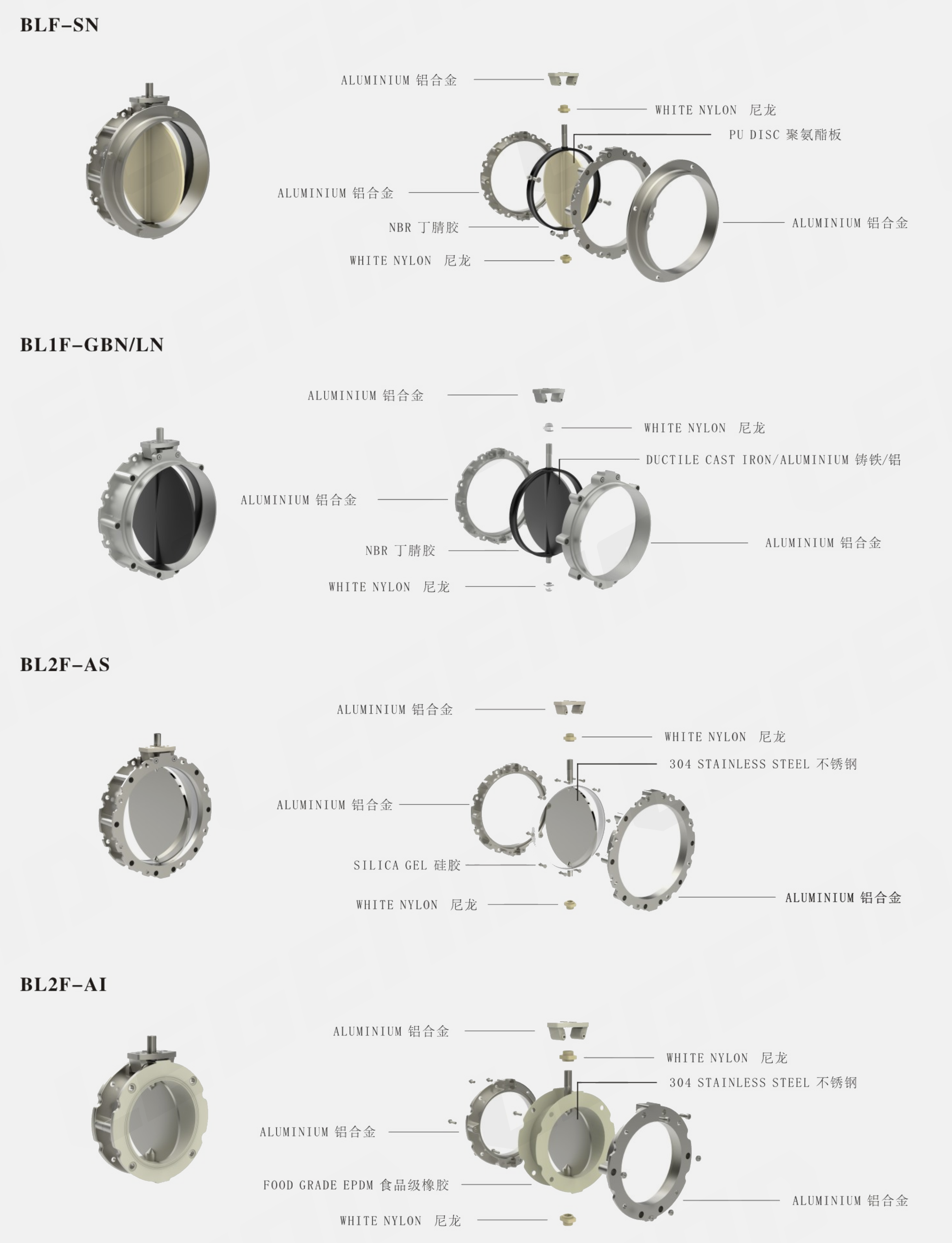

零部件材质:

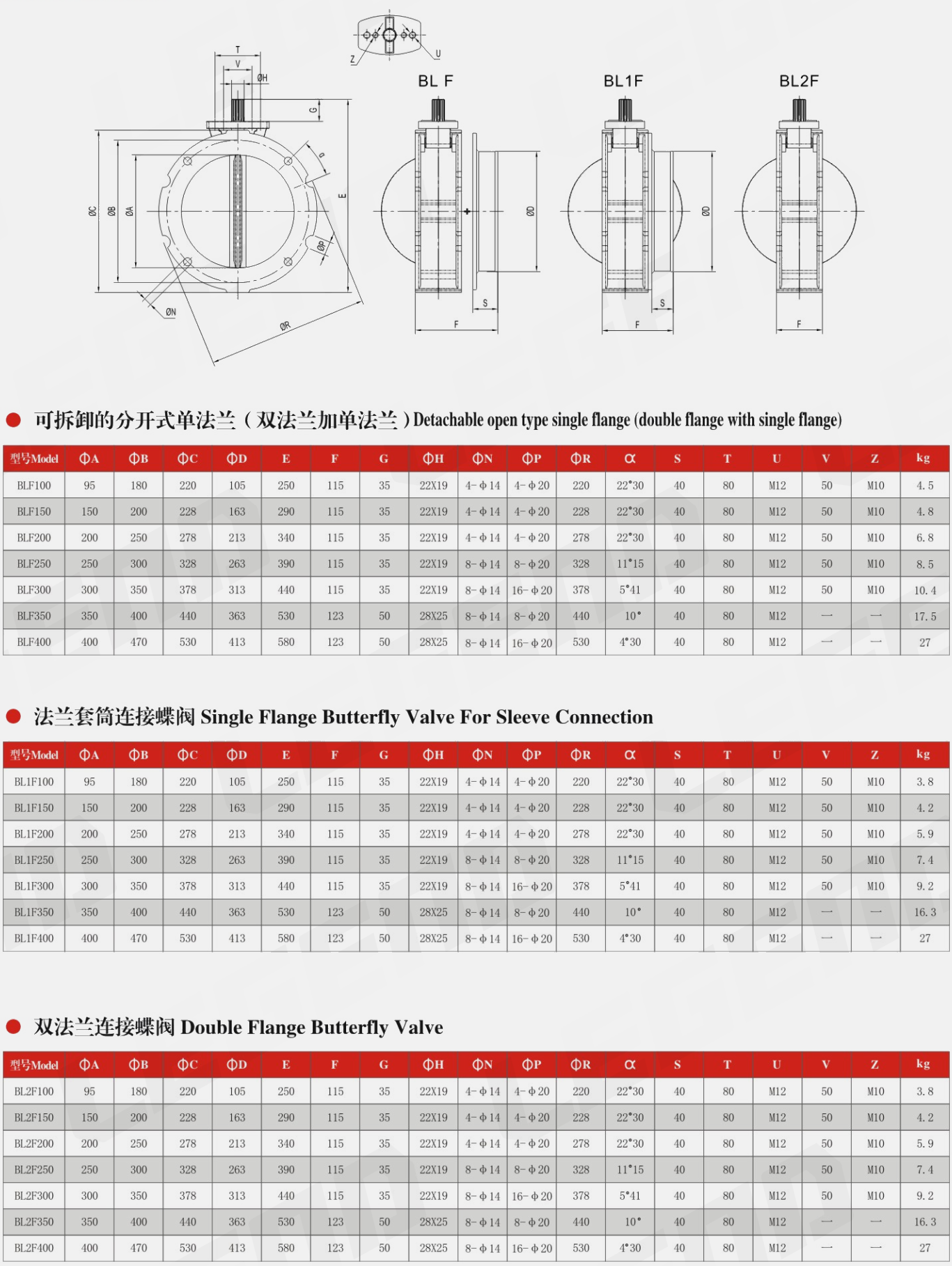

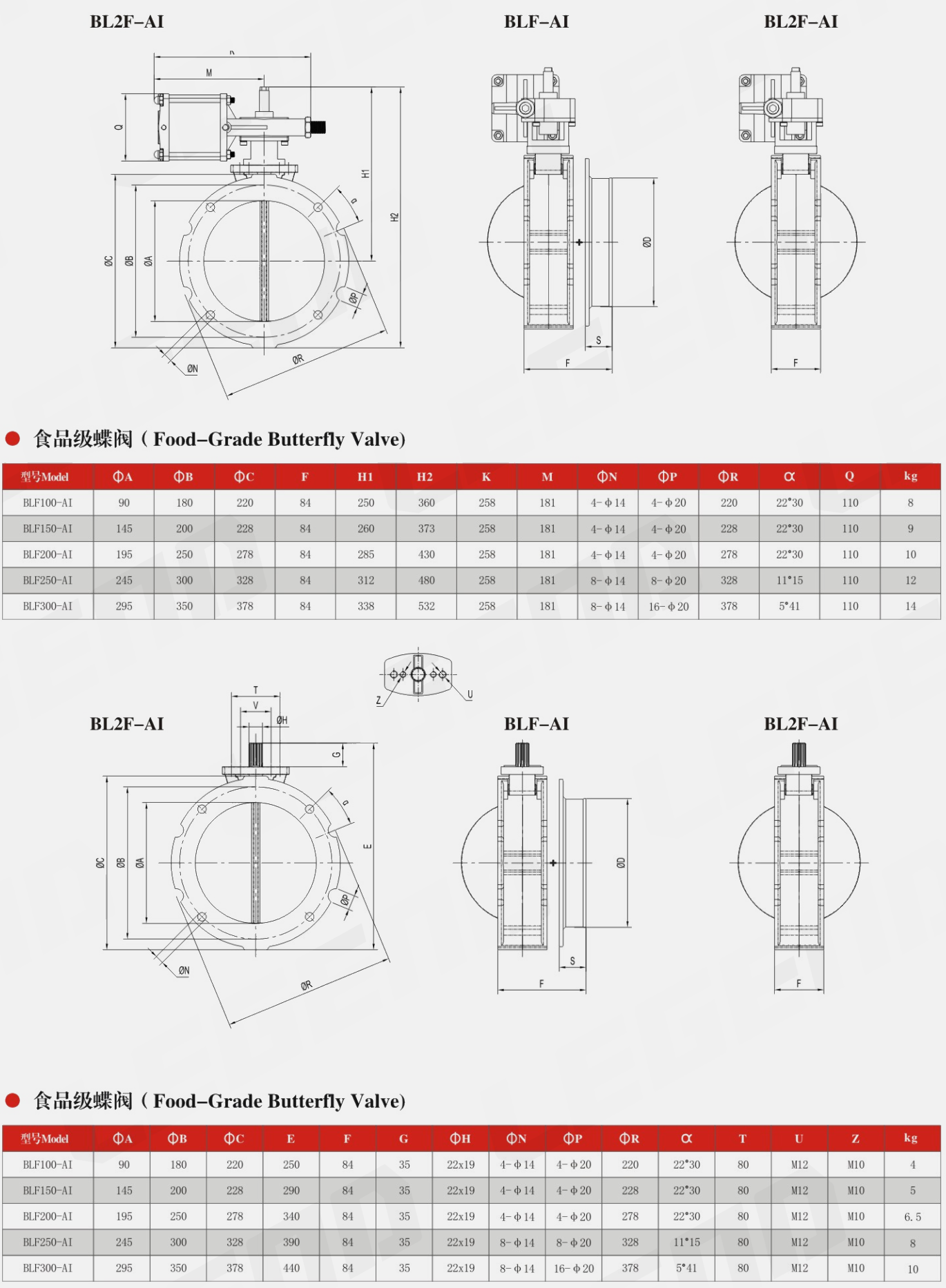

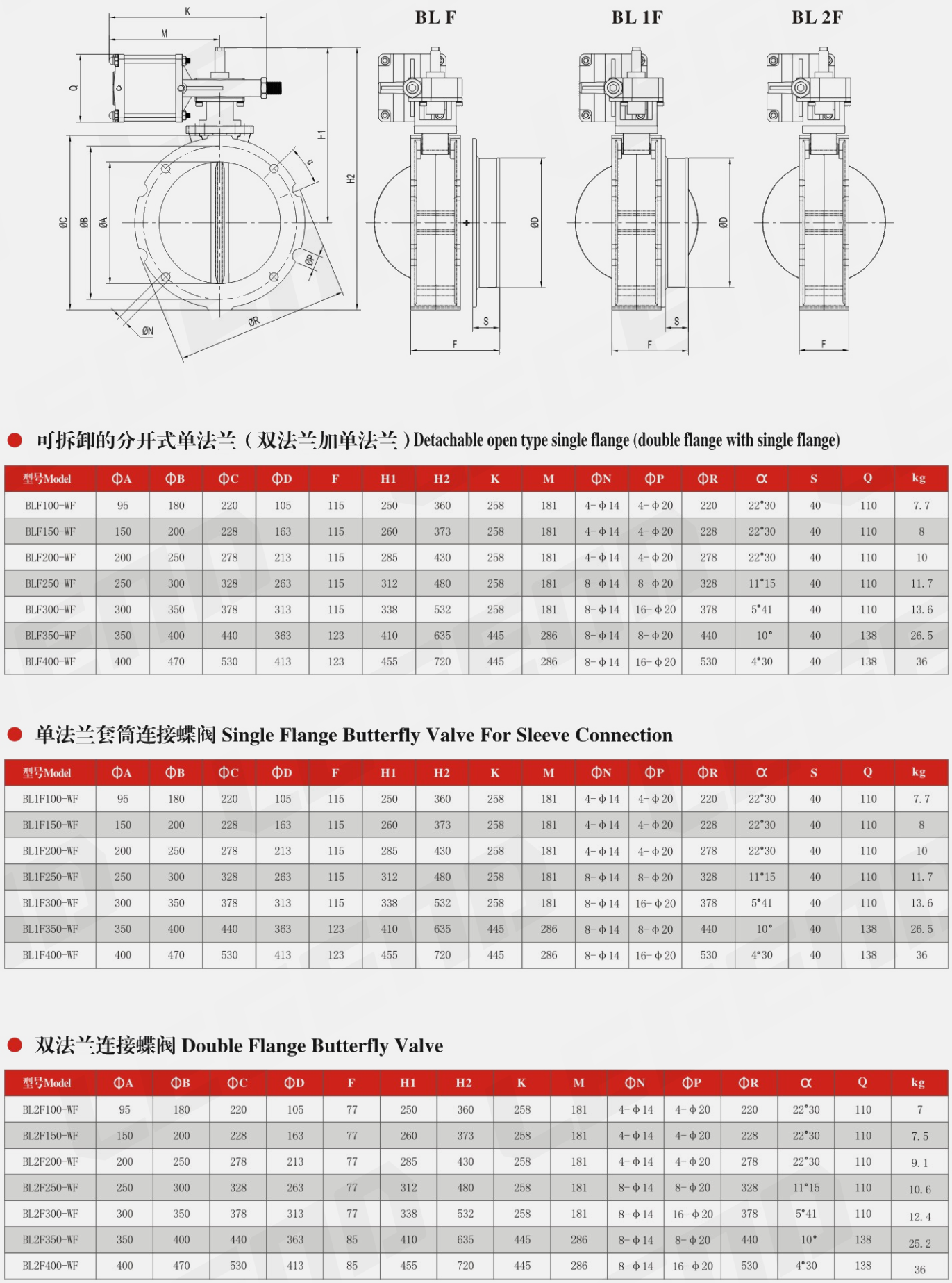

外形尺寸:
电磁气动执行器
性能-特性 Peformance&Technical Features-Benefits
●工作压力 pressure:2~8bar(29~116PSI)
●CP型驱动器上的花键轴和轴套连接符合DIN5482标准 The spline shaft and bushing connections on the cp drive comply with dIn 5482
●位置信号显示装置 Switch box:MIC23
●5/2电磁阀 Solenoid valve:4V210&4V310
●电磁线圈 Solenoid coils:24-48-110-220VDC&50HzAC
型号含义:
CP
101
A
W
F
/24VDC
Type
型号
Path
缸径
Connection Processes
连接型式
Switch box
带信号反馈
Solenoid valve
电磁换向阀
Voltage
控制电压
CP:Actuator
气动执行器
063
101
126
A=Fig1
B=Fig2(ISO5211标准连接方式)
D=Opening angle adjustable 开度角度可调
T=Enhance 2倍作用力输出
TC=Three-position 三位置正确
W=MIC23
F=Solenoid valve
24VDC
24VAC
220VAC
100VAC
微型信号开关盒
性能-特性 Peformance&Technical Features-Benefits

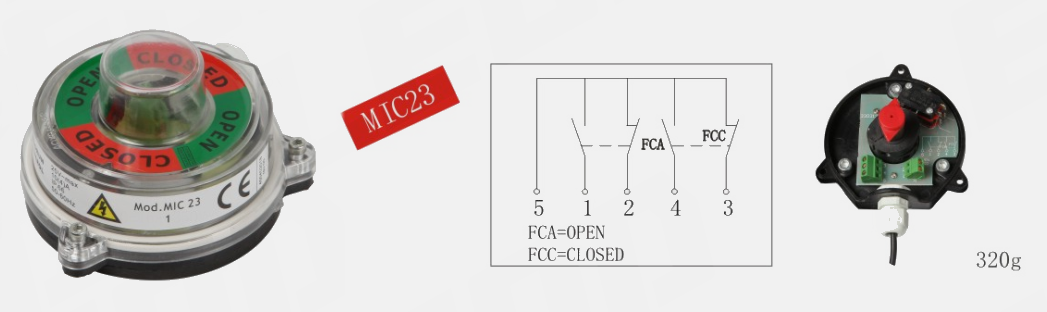

MIC23微型信号开关盒适合于CP型执行机构
●高强度PC壳体,开关位置可由指示器清楚辩识
●防护等级:IP67/NEMA&4X(标准)IP68(选项
●装置凸轮:可任意调节凸轮位置定位发讯
●机械开关:2SPDT开关
●触点:250VAC/16A、400VAC/10A
●单线接口:(标准),PG9
●接线端子:5点(0.08-2.5m2)
驱动手动

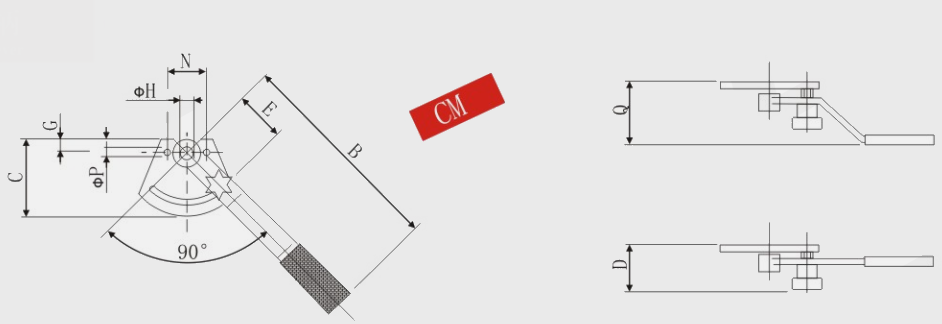

CM型手柄驱动器适合于控制BLF型蝶阀
![](/products_image/image/20201212/2020121201180854854.png)
型号
Type
B
C
D
E
G
H
DIN
5482
N
P
Q
Kg
CM4
300
104
72
14
22X19
50
10.5
115
1.3
CM2
300
104
60
72
14
22X19
50
10.5
1.3
CM3B
500
107
60
72
14
28X28
80
10.5
2.0
