气动球阀
进口气动全衬陶瓷球阀
Class150、300、600
1/2"~12"
AMISCO进口气动全衬陶瓷球阀是由气动执行器和全衬陶瓷球阀组合的气控阀门。
该阀的结构与一般金属球阀相同,但用结构陶瓷材料代替了阀球和阀座的材料。由于结构陶瓷材料的优越性,陶瓷阀门在腐蚀磨损方面可以很好地替代金属阀门。
产品特性:
■阀球与阀座之间紧密配合,保证了陶瓷阀门的VI级密封。阀球与阀座之间的刮刀设计,可防止密封面磨损擦伤。
■阀门启闭过程中,阀球与阀座间形成较强的剪切作用,可将流体中含有的纤维、颗粒等介质刮除,三片式阀体具备快速修复性。
■陶瓷直流道可防止过程黏贴,高纯度陶瓷粉成型经抛光处理后,光洁度约1um。在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀和冲刷,增韧陶瓷提高了寿命。
设计特点:
全衬陶瓷球阀
1、阀门内件均为结构陶瓷,具有很好的耐磨损耐腐蚀性能。
2、全陶瓷衬里可防止任何腐蚀和磨损,并能承受大部分物理负荷或管道冲击,以保护内部零件。由于氧化锆和氧化铝具有优异的耐蚀性和耐磨性,这证明陶瓷球阀在腐蚀磨损条件下比PFA或PTFE衬里阀或金属密封球阀具有更好的性能。
3、对于阀门密封,O型圈加强了阀球和阀座之间的接触密封,使阀球和阀座始终保持恒定密封,并且在开关时提供动态加载,减小扭矩,延长了阀门的使用寿命。
4、我们有30多种材料,主要针对不同的条件,如压力、温度或其他因素的变化。我们可以根据您的需要选择最好的材料和类型,以提供最佳的技术解决方案。
气动执行器
1、齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反向旋转。
2、挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟隆涂层),使用寿命更长,摩擦系数低。
3、一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。
4、组合式预符荷安全弹簧组,不论在装配过程或使用现场中,都能方便而安全的安装或增减弹簧数量。
5、外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便,调节阀开和阀关位置,如需全行程调节时则另外在两个端盖处配置较长调节螺钉。
6、多功能位置指示器,现场可视化指示,符合VID/VIE3845、NAMUR标准槽,能安装并输出所有附件,如限位开关盒、电气定位器、位置传感器。
7、奇缘接口符NRMAR标准,可直接安装NUMAR标准电磁阀。
8、齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦,长寿命。
9、所有的紧固件均采用不锈钢材料,长期抗腐蚀。
10、连接部分符合全新国际标准规范ISO5211,DN3337(F03-F25)使用产品安装具有互换性、通用性。
AMISCO进口气动全衬陶瓷球阀的技术数据:
阀体规格
•阀体结构
三片式全衬陶瓷球
•尺寸范围
1/2”〜12”(DN15〜DN300)
•端部连接
法兰式
•压力等级
Class150、300、600
•温度范围
-29℃〜+220℃
•阀体材料
A105、304、316、316L
•球体材料
Al2O3、ZrO2、SiN4、SiC
•阀杆材料
316、17-4PH、Nickel、Inconel、Zirconium、Titanium、HC、HB
•流量特性
近似快开型
•动作范围
0~90°
•阀体标准
ANSI B16.34、 ANSI B16.5、 ANSI B16.10. API 6D、 API 509、API 607 4th Edition
气动执行器规格
•缸体属性
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。
•端盖属性
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。
•缸体表面涂层
挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。
•证书/使用标准
连接部分符合全新国际标准规范ISO5211,DN3337(F03-F25)使用产品安装具有互换性、通用性。
•输出扭矩
8um~10000um
•控制气源
经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR
•气源压力
最小气源压力3bar(40psi),最大气源压力8bar(120psi)
•介质环境温度
标准:-20℃~+80℃、低温:-40℃~+80℃、高温:-15℃~+150℃
•旋转行程
90°、120°、135°、180°、双向±5°调节
•安装法兰
DIN/ISO5211、DIN3337
•标准型
铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等
•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。
•通过德国莱茵TUV认证机构的ATEX、CE认证

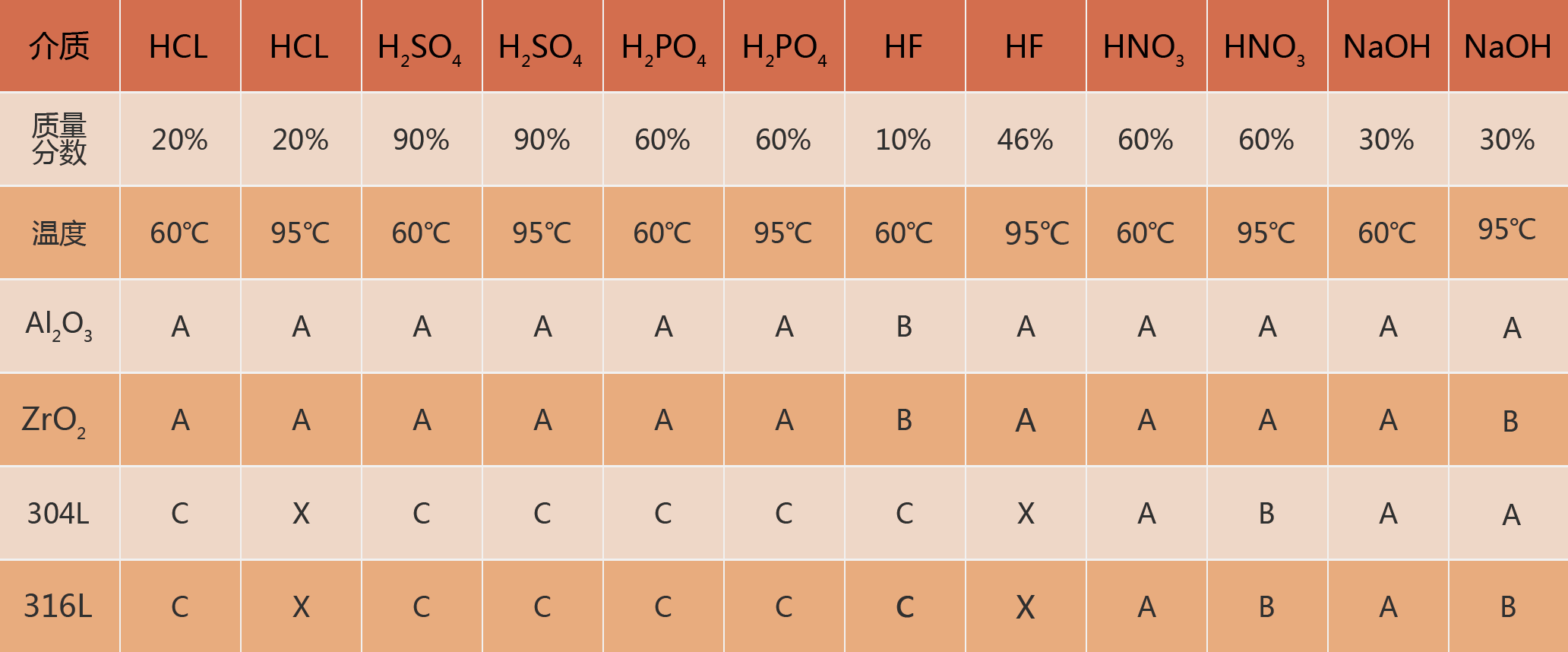

进口气动全衬陶瓷球阀的耐腐蚀性:
AMISCO进口气动全衬陶瓷球阀具有良好的耐蚀性,它们在腐蚀性介质中的腐蚀属于化学作用或伴随着物理机械作用而引起的破坏,其耐蚀能力与材料的化学成分、矿物学组成、孔隙、结构类型,高温下材料性质的变异以及腐蚀介质的性质等有关。
AMISCO选用的陶瓷材料具有优异的化学稳定性。高温下不氧化,对酸、碱、盐等均有较强的抗腐蚀能力,与许多熔融金属不发生作用,因此,陶瓷材料是极好的耐腐蚀材料,作为阀内件,可以抵御强酸强碱介质的腐蚀。
A-无腐蚀或腐蚀可以忽略不计,推荐使用
B-轻微腐蚀或较少腐蚀,适合使用
C-腐蚀中等或较大,不推荐使用
X-腐蚀严重,不能使用
进口气动全衬陶瓷球阀的抗弯强度:
又叫弯曲强度,它反映的是矩形截面在弯曲应力作用下受拉面断裂时的最大应力。加载方式有三点弯曲和四点弯曲两种。
实际在阀内件使用中,若有高温或者不考虑因素之外,通常我们的阀内件都是陶瓷材料设计,然而阀球需要承受阀杆带动的传动力,所以球必须保证很好的抗弯强度,所以设计中,阀球通常我们会选择ZrO2,当然,除此以外我们还有别的材料可选。
进口气动全衬陶瓷球阀的抗压强度:
也叫压缩强度,是指一定尺寸和形状的陶瓷试样在规定的试验机上受轴向应力作用破坏时,单位面积上新承受的载荷,是陶瓷材料在均匀压力下破碎时的应力。
进口气动全衬陶瓷球阀的抗热震性:
是材料承受温度剧烈变化而不发生失效的能力。对于塑性较好的材料,可以通过塑性变形来松弛由于热震缩引起的热应力。
客户选择时,必须考虑我们提供的数据信息外,还需考虑瞬间温度的变化,比如时间在小于3s时,温度差有260℃,这个情况需要计算到选型中,超过陶瓷能承受的抗热冲击后,陶瓷材料可能会损坏,具体的选型事项,请联系AMISCO授权点。
