进口气动复合阀体陶瓷球阀

产品概述 (Class150、300、600,1/2~12)
■整体式阀体,重量轻,坚固耐用,外部和内部一样耐腐蚀,可抵抗环境侵蚀
■阀体端盖采用聚四氟乙烯径向密封密封,压缩锁定,以消除冷流
■阀体符合ANSI B16.10,法兰连接符合ASME B16
■填料压盖标准材料为哈氏合金C276,保证在恶劣环境中不会腐蚀
产品询价
产品详情

气动球阀

进口气动复合阀体陶瓷球阀


Class150300600

1/2"~12"

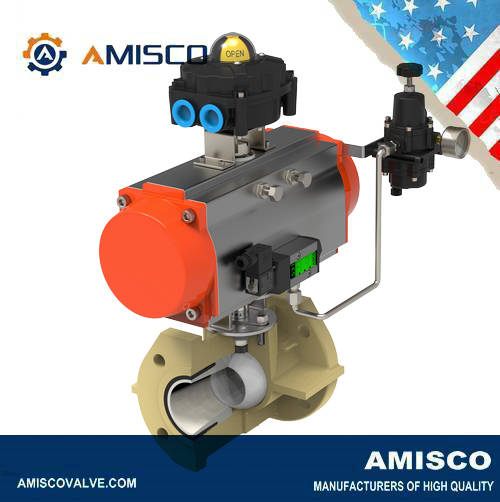

AMISCO进口气动复合阀体陶瓷球阀是由气动执行器和复合阀体陶瓷球阀组合的气控阀门。

由于结构陶瓷材料的优越性,陶瓷阀门在腐蚀磨损方面可以很好地替代金属阀门。

设计特点:

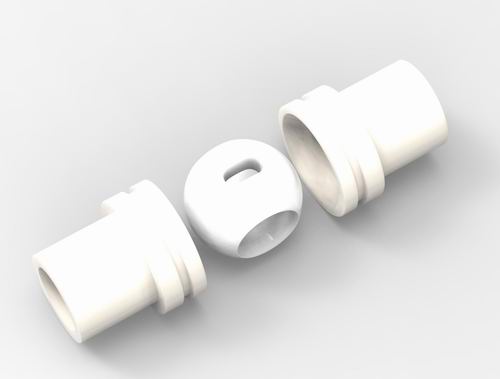

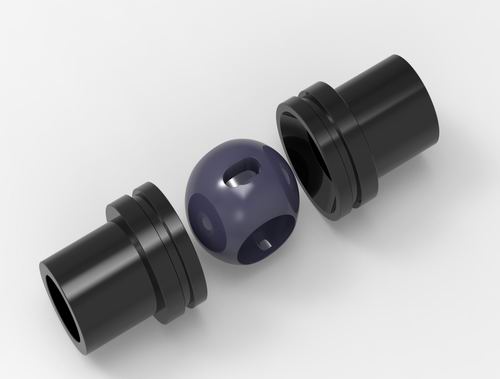

陶瓷球阀



1、整体式阀体,重量轻,坚固耐用,外部和内部一样耐腐蚀,可抵抗环境侵蚀。
2、阀体端盖采用聚四氟乙烯径向密封密封,压缩锁定,以消除冷流。
3、阀体符合ANSI B16.10,法兰连接符合ASME B16。
4、填料压盖标准材料为哈氏合金C276,保证在恶劣环境中不会腐蚀。

进口气动复合阀体陶瓷球阀的技术数据:

阀体规格

•阀体结构

整体式阀体

•尺寸范围

1/2”12DN15DN300

•端部连接

法兰式

•压力等级

Class150300600

•温度范围

-29+220

•陶瓷材料

Al2O3 ZrO2 SiN4 SiC

•阀杆材料

31617-4PHNickelInconelZirconiumTitaniumHCHB

•泄漏等级

VI

气动执行器规格

•缸体属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•端盖属性

一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。

•缸体表面涂层

挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。

•证书/使用标准

连接部分符合全新国际标准规范ISO5211DN3337(F03-F25)使用产品安装具有互换性、通用性。

•输出扭矩

8um~10000um

•控制气源

经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR

•气源压力

最小气源压力3bar40psi),最大气源压力8bar120psi

•介质环境温度

标准:-20~+80℃、低温:-40~+80℃、高温:-15~+150

•旋转行程

90°、120°、135°、180°、双向±5°调节

•安装法兰

DIN/ISO5211DIN3337

•标准型

铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等

•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。

•通过德国莱茵TUV认证机构的ATEXCE认证

进口气动复合阀体陶瓷球阀的脆性处理方法:

对陶瓷阀门而言,陶瓷先天性的弱点,如易碎和不耐高温差的冲击等,都是需要处理的。为了做出更加完美的陶瓷产品,几十年来,我们一直在解决这些问题,通过工程研究计算,我们总结的办法如下:

■纳米陶瓷是解决陶瓷脆性的最好途径,同时保证所有的粉体颗粒均匀;

■将纤维(或晶须)以一定的方式加入到陶瓷的基体中去,达到改善陶瓷材料脆性的目的 ;

■用颗粒作为增韧剂,制备颗粒增韧陶瓷基复合材料;

■ 提高纯度,通常99%纯度的材料和99.9%纯度的材料在性能上有非常大的差异;

■添加微量元素,稳定陶瓷性能;

■ 优化的烧结温度控制,全自动烧结系统。

陶瓷XRD图谱:

进口气动复合阀体陶瓷球阀的耐腐蚀性:

AMISCO进口气动复合阀体陶瓷球阀具有良好的耐蚀性,它们在腐蚀性介质中的腐蚀属于化学作用或伴随着物理机械作用而引起的破坏,其耐蚀能力与材料的化学成分、矿物学组成、孔隙、结构类型,高温下材料性质的变异以及腐蚀介质的性质等有关。

AMISCO选用的陶瓷材料具有优异的化学稳定性。高温下不氧化,对酸、碱、盐等均有较强的抗腐蚀能力,与许多熔融金属不发生作用,因此,陶瓷材料是极好的耐腐蚀材料,作为阀内件,可以抵御强酸强碱介质的腐蚀。

A-无腐蚀或腐蚀可以忽略不计,推荐使用

B-轻微腐蚀或较少腐蚀,适合使用

C-腐蚀中等或较大,不推荐使用

X-腐蚀严重,不能使用

进口气动复合阀体陶瓷球阀的抗弯强度:

又叫弯曲强度,它反映的是矩形截面在弯曲应力作用下受拉面断裂时的最大应力。加载方式有三点弯曲和四点弯曲两种。

实际在阀内件使用中,若有高温或者不考虑因素之外,通常我们的阀内件都是陶瓷材料设计,然而阀球需要承受阀杆带动的传动力,所以球必须保证很好的抗弯强度,所以设计中,阀球通常我们会选择ZrO2,当然,除此以外我们还有别的材料可选。

进口气动复合阀体陶瓷球阀的抗压强度:

也叫压缩强度,是指一定尺寸和形状的陶瓷试样在规定的试验机上受轴向应力作用破坏时,单位面积上新承受的载荷,是陶瓷材料在均匀压力下破碎时的应力。
