减压阀
进口可调式减压阀
PN10/16/25
2″~ 24″
AMISCO进口可调式减压阀是一种先导式减压阀,由不锈钢水力控制阀主阀和减压导阀组成,主阀出口压力的变化通过导阀放大控制主阀阀瓣动作,是一种常用的压力控制阀门;该阀主要用于对给水管网或建筑物给水系统进行减压,使下游压力保持为一设定值,不因上游压力的变化或下游用水量的变化而改变。
产品特点:
>水力控制,无需外部驱动力;
>主阀只有一个运动部件,故障率低;
>隔膜式结构,无摩擦,控制灵敏度高;
>阀后压力不随阀前压力的变化而改变;
>阀后压力不随系统流量的变化而改变;
>良好的减静压效果;
>阀后压力调节范围大。
工作原理:

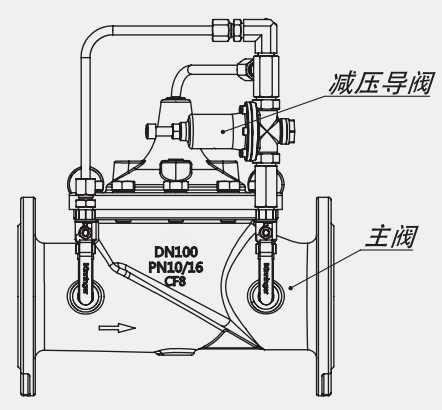

进口可调式减压阀是一种先导式减压阀。由水力控制阀主阀和减压导阀组成,主阀出口压力的变化通过导阀放大控制主阀阀瓣动作;减压导阀的工作是建立在弹簧向下施加的开启阀瓣的力和膜片向上作用的关闭阀瓣的力相互平衡的基础上的:当主阀后端用水时,导阀弹簧的压力大于作用于导阀膜片下端的水压,导阀开启,主阀上腔向外排水,主阀打开;当主阀后端不用水时,后端压力升高。将导阀膜片向上推动,使导阀关闭。从而使主阀关闭,将后端压力稳定在设定值:主阀后端用水量不同,使作用于导阀膜片下端的水压不同。导阀开度随之变化。从而控制主阀开度的大小,使后端压力始终保持在设定值;阀后设定压力值可以通过减压导阀上的调节螺钉进行调节。
进口可调式减压阀技术数据:
阀体规格 |
|
•公称通径 |
2”〜24”(DN50〜DN600) |
•公称压力 |
PN10/16/25 |
•工作温度 |
0〜85℃ |
•适用出口压力范围 |
0.1MPa~0.8MPa 0.8MPa~1.3MPa 1.3MPa~2.0MPa |
•密封试验 |
1.1PN |
•壳体试验 |
1.5PN |
•适用介质 |
水 |
•制造标准 |
CJ/T219,JB/T10674 |
•连接标准 |
GB/T17241.6 |
•面间距标准 |
GB/T12221 |
•检测测试标准 |
GB/T13927 |
•阀体材料 |
QT450-10 |
•阀盖材料 |
QT450-10 |
•阀座 |
ZG1Cr18Ni9 |
•支撑架 |
QT450-10 |
•阀杆 |
20Cr13 |
•弹簧 |
1Cr18Ni9 |
•膜片 |
NBR+ 强化尼龙 |
•密封圈 |
NBR |
•配管配件 |
HPb59-1/0Cr18Bi9 |
•减压导阀 |
HPb59-1 |

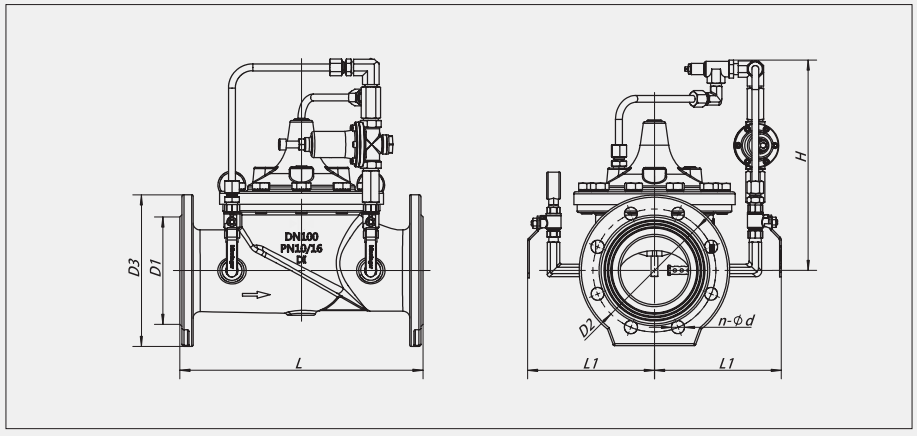

进口可调式减压阀外形尺寸:
运输、贮存:
①可调式减压阀在运输和贮存过程中,不应碰撞、倾倒和受雨雪淋袭。
②可调式减压阀应存放在清洁、干燥、防火和通风良好的场所,周围应无腐蚀性气体存在;应放置平稳,防止阀门翻倒。
③可调式减压阀在搬运时,应采用托盘,轻拿轻放,不得使用配管起吊,并应避免铜管碰撞变形。
④可调式减压阀的密封件均为橡胶材质,严禁使用酒精、汽油等化学溶剂冲洗。
安装:
①在安装可调式减压阀之前,应对管道进行冲洗,将管道内的杂物清理干净,严禁管道内遗留有焊渣、螺栓、螺母、树枝、石块等杂物,以免损坏阀门。
②在可调式减压阀的前后两端应设置关断阀及旁通管路,并预留足够的空间,以便于维护、保养、检修。
③建议在可调式减压阀的前端安装过滤器,防止杂物进入阀门造成阀门堵塞或损坏。
④安装可调式减压阀应检查管道水流方向,使阀门流向与管道水流方向一致。
⑤可调式减压阀可水平或垂直安装,建议水平安装。
⑥管道法兰焊接不能引起过度变形,焊角等不得影响密封面的平整性。
调试与维护:
①系统通水前,应检查系统中的其他阀门及不锈钢可调式减压阀上的球阀 a、b 是否全部打开。
②用 8mm 内六角扳手将减压导阀顶部的调节螺杆全部拧松,关闭减压阀后端关断阀;旋转减压导阀顶部的调节螺杆,顺时针旋转出口压力增大,逆时针旋转出口压力减小;当出口压力达到系统所需值时,拧紧锁紧螺母,出口压力设定完毕。
③正常运行过程中,关闭球阀 b 可手动关闭可调式减压阀。
④不锈钢可调式减压阀前后两端的最小压差为 0.2MPa。
故障检修:
①不锈钢可调式减压阀无法关闭:
解决方法:a、检查球阀 a 是否关闭,如关闭则需打开。
b、检查主阀是否被管中杂物卡住,如被卡住则需清理管道中的杂物。
②不锈钢可调式减压阀无法开启:
解决方法:a、检查球阀 b 是否关闭,如关闭则需打开。
b、检查系统压力是否过低(系统压力需在 0.2 MPa 以上)。
c、检查导阀弹簧是否未被压缩,如未被压缩则需重新调试设定导阀。
d、检查阀后压力是否高于设定值,如高于设定值则需重新设定出口压力。
法兰螺栓规格表:
备注:配套螺母标准:GB/T6170
配套非石棉垫片标准:GB/T9126
配套平垫圈标准:GB/T97.2
