进口消防信号闸阀

产品概述 (PN16,2″~ 10″)
>整体包胶闸瓣;
>平底式阀座;
>轴封采用三道O 型圈;
>全通径设计,低水损;
>通过公安部消防产品合格评定中心的“中国国家强制性产品认证”;
>符合AWWA C509 产品标准。
产品询价
产品详情

闸阀

进口消防信号闸阀

PN16

2~ 10


AMISCO进口消防信号闸阀与手动暗杆型弹性座封闸阀相似,上部为立柱式信号装置。主要适用于生活用水系统、给排水系统、污水处理系统等,在建筑、城市环保、石化、电力等行业消防系统的流体输送管线上使用。

产品特点:

>整体包胶闸瓣;

>平底式阀座;

>轴封采用三道O 型圈;

>全通径设计,低水损;

>通过公安部消防产品合格评定中心的“中国国家强制性产品认证”;

>符合AWWA C509 产品标准。

AMISCO进口消防信号闸阀技术数据:

阀体规格

•公称通径

2”10DN50DN250

•公称压力

PN16

•工作温度

085

•密封试验

2PN

•壳体试验

2PN

•适用介质

水及泡沫混合液

•制造标准

CJ/T216GB/T5135.6

•法兰连接标准

GB/T 17241.6

•结构长度标准

GB/T 12221

•检测标准

GB/T5135.6

•阀体材料

QT450-10

•阀瓣材料

QT450-10+EPDM

•阀瓣螺母

QAI9-4

•阀盖材料

QT450-10

•阀杆材料

20Cr13

•密封圈

EPDM

•拨块螺母

HPb59-1

•压盖

QT450-10

•手轮

Q235

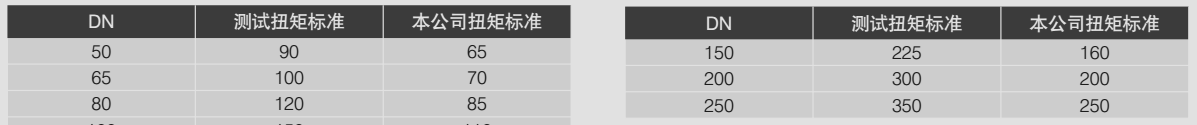

扭矩(2PN压力情况下的静态测试扭矩)N.m:


信号输出:

阀门配置立柱式信号装置。在阀门开度》80%时可输出-远程通”电信号,阀门开度<80%时可输出一远程“ 断'电信号。可根据现场系统控制的需要,选择合适的接线方式。

微动开关有两种工作状态,如右图所示。

当闸阀开度》80%时,红色、黄色线接通,红色、绿色断开;

当闸阀开度< 80%时,红色、黄色线断开,红色、绿色线接通。

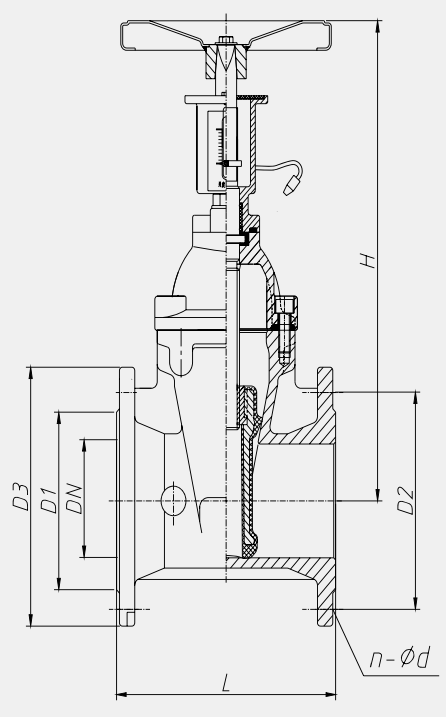

外形尺寸:
