减压阀
进口不锈钢户用减压阀
PN16
1/2″~2″
AMISCO进口不锈钢户用减压阀是一种直接作用式减压阀,主要用于自来水入户减压及给水系统,可避免供水超压,保护管道及各种家用水器具不被损坏;在一定流量范围内可稳定阀后压力,使阀后压力不随阀前压力变化而变化。
产品特点:
>卸荷式结构,阀后压力不随阀前压力变化而变化;
>压力调节范围大,精度高,噪音低;
>在相同的阀后压力降下,阀门具有更大的流量;
>梯度适中的阀瓣曲面,小开度稳定性好;
>膜片式结构,防水垢,运行无卡阻;
>不锈钢材质,进口膜片,使用寿命长;
>内部结构简单,维护方便。

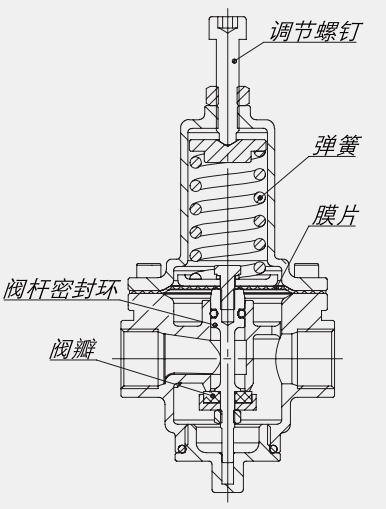

工作原理:
户用减压阀是一种直接作用式减压阀,利用阀后压力的变化直接控制阀瓣运动:采用卸荷式结构,阀瓣面积与阀杆密封环的面积相同,作用于阀瓣向下的压力与阀杆密封环向上的压力相互抵消,使阀瓣的动作不受阀前压力波动的影响;
户用减压阀的工作是建立在弹簧向下施加的开启阀辦的力和膜片向上作用的关闭阀瓣的力相互平衡的基础上的:当阀门后端用水时,弹簧的压力大于作用于膜片下端的水压,阀瓣向下打开,水流通过:后端用水量越大,作用于膜片下端的水压越小,阀瓣开度越大;当阀门后端不用水时,后端压力升高,将膜片向上推动,使阀瓣关闭,将后端压力稳定在设定的压力值:户用减压阀的阀后设定压力值可以通过调
节螺钉进行调节。
AMISCO进口不锈钢户用减压阀技术数据:
阀体规格 |
|
•公称通径 |
1/2”〜2”(DN15〜DN50) |
•进口压力范围 |
≤1.6MPa |
•出口压力范围 |
0.1MPa~0.5MPa |
•工作温度 |
0〜85℃ |
•适用介质 |
清水 |
•产品标准 |
GB/T12244 |
•连接标准 |
GB/T7306.1 |
•测试标准 |
GB/T12245 |
•阀体材料 |
ZG0Cr18Ni9 |
•阀盖材料 |
ZG0Cr18Ni9 |
•阀芯材料 |
0Cr18Ni9 |
•阀瓣材料 |
ZG0Cr18Ni9 |
•密封圈 |
NBR |
•膜片 |
NBR+强化尼龙 |
•弹簧 |
60Si2MnA |
•底盖 |
ZG0Cr18Ni9 |

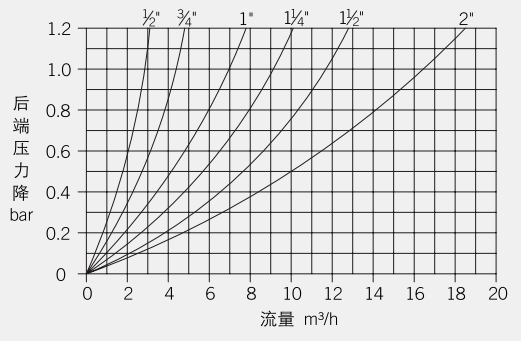

阀后压力降-流量曲线:
(由阀前压力3.5Bar,阀后设计压力2.3Bar试验得出)

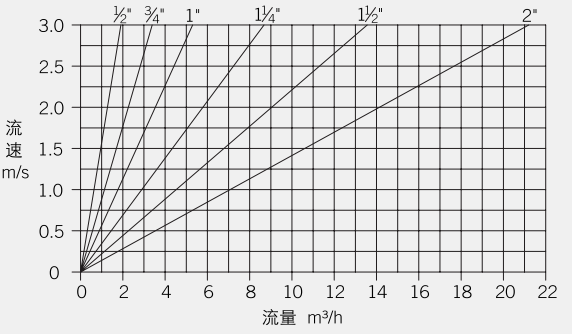

流速-流量曲线:
户用减压阀选择的理想流速应在1m/s~2m/s之间,这能减少管道的噪音及水流对各种用水设备的损耗。

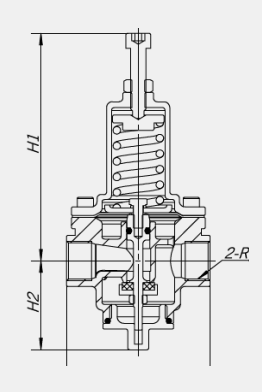

外形尺寸:
运输、贮存:
①不锈钢户用减压阀在运输和贮存过程中,不应碰撞、倾倒、挤压和受雨雪淋袭。
②不锈钢户用减压阀应存放在清洁、干燥、防火和通风良好的场所,周围应无腐蚀性气体存在。
③不锈钢户用减压阀的密封圈为橡胶材质,并涂有润滑油,严禁使用酒精、汽油等化学溶剂冲洗。
安装:
① 安装不锈钢户用减压阀前,应将管道杂物清洗干净,严禁管道内遗留有焊渣、树枝、石块等杂物,以免损坏阀门。
②应在不锈钢户用减压阀前后两端安装关断阀,并预留足够空间,以便进行检修。
③不锈钢户用减压阀可水平或垂直安装,禁止倒装。
④不锈钢户用减压阀应安装在容易调节压力地方,并在后端装压力表。
⑤ 不锈钢户用减压阀不应安装在可能冻结的地方,如户外;冻结会损坏阀门。
⑥ “水锤”现象是造成减压阀损坏的主要原因之一,建议在有“水锤”出现的系统里安装防水锤阀。
⑦安装不锈钢户用减压阀时,应检查管路水流方向,严格按照阀体上的水流箭头方向安装。
⑧安装不锈钢户用减压阀时,应在管道螺纹上涂抹液体生料带,防止连接处漏水。
⑨安装不锈钢户用减压阀时,应注意管道螺纹拧入阀体的深度,拧入过深会导致阀门损伤,管道螺纹拧入深度不应超过下表中的数值。
口径 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
拧入深度 |
11 |
12 |
14 |
15 |
15 |
20 |
⑩安装不锈钢户用减压阀时,安装工具应装夹安装端的外圆,禁止装夹另一端;错误的装夹方式,会使阀门内腔在安装时扭曲变形,损坏阀门。
调试:
①用扳手将不锈钢户用减压阀上端的螺钉逆时针旋转至阀门关闭。
②在后端压力排空后,关闭后端关断阀。
③用扳手顺时针旋转阀门上端的螺钉,直至后端压力到达设定值。
④将调节螺钉上的螺母拧紧,锁定设置压力值。
⑤减压阀调试完毕后,缓慢开启后端关断阀。
