蝶阀
进口蜗轮型法兰式偏心蝶阀
PN10
12″~96″
AMISCO进口蜗轮型法兰式偏心蝶阀适用于自来水系统、电厂及工业管路作为双向启闭及调节设备使用，其调节范围为0度到90度之间。本系列蝶阀之蝶板采用流通式双平板桁架结构设计，并采用高强度球墨铸铁制造，以确保水流冲击下蝶板的强度及较低的水损。
产品特点：
>蝶板采用双平板桁架结构,强度高、水损低；
>不锈钢阀座固定于阀体内腔，永不脱落；
>密封圈通过压板固定于蝶板，压缩量可调，易于更换；
>特殊切向销连接，可将蝶板和阀杆紧密结合在一起，不致松动；
>蝶板轴向位置可调；
>无油青铜自润轴承，降低扭力；
> “V”型橡胶，自紧式轴封设计；
>无毒环氧树脂静电喷涂；
进口蜗轮型法兰式偏心蝶阀技术数据：
|
阀体规格 |
|
|
•公称通径 |
12”〜96”（DN300〜DN2400） |
|
•工作温度 |
0〜85℃ |
|
•密封试验 |
1.1PN |
|
•壳体试验 |
1.5PN |
|
•适用介质 |
水 |
|
•设计制造标准 |
GB/T12238 |
|
•法兰连接标准 |
GB/T17241.6 |
|
•顶部法兰标准 |
ISO5211 |
|
•结构长度标准 |
GB/T12221 |
|
•压力测试标准 |
GB/T13927 |
|
•阀体材料 |
QT450-10 |
|
•蝶板材料 |
QT450-10 |
|
•轴杆 |
20Cr13 |
|
•O型圈 |
NBR |
|
•推拔销 |
14Cr17Ni2 |
|
•轴盖 |
QT450-10 |
|
•轴承 |
ZcuAI10Fe3+PTFE |
|
•V型圈 |
NBR |
|
•密封圈 |
EPDM |

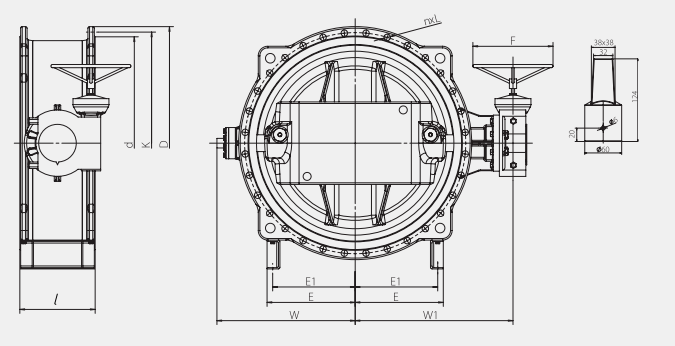

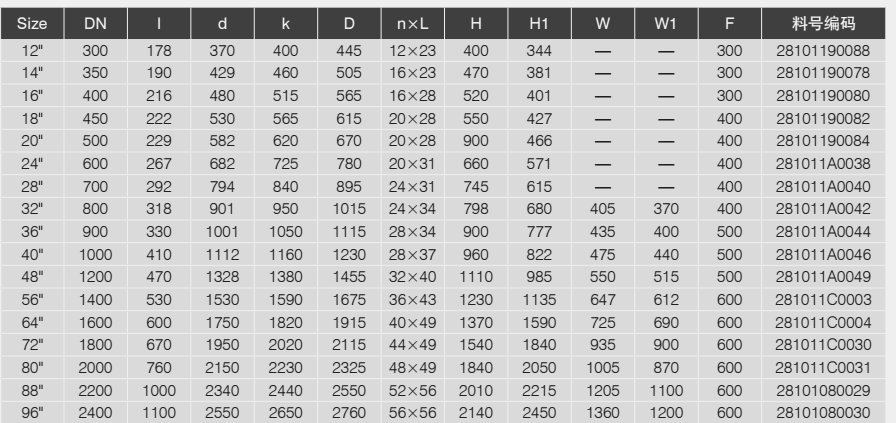

进口蜗轮型法兰式偏心蝶阀外形尺寸：
立式
卧式
