高压电磁阀
进口信号反馈高压电磁阀
5~400MPa
DN15~DN300mm
为了在远程的控制系统中随时观测电磁阀是否处于正常工作状态,AMISCO推出了此款信号反馈高压电磁阀,该阀是基于高压电磁阀本身增加了三线制磁性开关形式信号反馈器,由PLC系统自动化控制,在电磁阀处于打开和关闭状态时都会反馈给PLC系统一个电源信号,监测出电磁阀的运行工作状态。

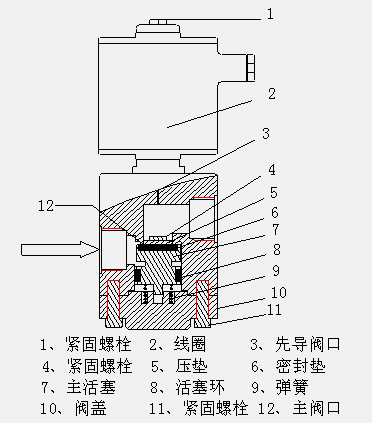

电磁阀工作原理:
当线圈通电,动铁芯吸合,先导阀口处于开启状态,使主阀塞上腔降压,主阀塞因压差开启,介质流通。
当线圈断电,动铁芯复位,先导阀口处于关闭状态,使主阀塞上腔升压,将主阀塞压下,电磁阀关闭。
信号反馈工作原理:
为了保证电磁阀信号反馈的正常动作,必须保证信号反馈电磁阀在有介质及压力通过的情况下才能检测出正确的结果,检测方法如下:
棕色线:公共线;黑色线:常闭;蓝色线:常开;
第一种检测打开的信号:电磁阀通电打开时(先导式电磁阀必须有压力和介质),棕色线与蓝色线接通,证明电磁阀处于打开状态,电磁阀关闭信号中断(棕色线与黑色线断开)。
第二种检测关闭的信号:电磁阀断电关闭时(先导式电磁阀必须有压力和介质),棕色线与黑色线接通,证明电磁阀处于关闭状态,电磁阀打开信号中断(棕色线与蓝色线断开)。
备注:棕色线输入4-20mA或6-120V时,蓝色线与黑色线输出也是4-20mA或6-120V信号。
产品详细信息:
进口信号反馈高压电磁阀
通径范围:DN15~DN300
压力范围:5~400MPa
结构:分步活塞式,一步活塞式
可选环境温度分类:-10~+50℃、-30~+85℃、-50~+100℃、
可选电源电压:380VAC、2200VAC、127VAC、36VAC、24VAC
220VDC、110VDC、36VDC、24VDC、12VDC、
(AMISCO电磁阀电压波动允许范围±10%)
可选流体温度分类:>-200℃、>-60℃、>-40℃、<+60℃、<+120℃、<+200℃、<+350℃
可选阀体材质:WCB、304、316、316L
可选接线方式:塑封线盒插头、铁罩引线
可选连接方式:螺纹(内螺纹/外螺纹),法兰,焊接
防护型式: 普通型、防尘型、防水型、防爆型根据工况要求选择。
适用介质:
一般气体、液体 |
碳氢化合物 |
易燃气体 |
氢气 |
氧气 |
蒸汽 |
|
|
|
|
了解更多信息请点击:AMISCO阀门的介质可能性
AMISCO信号反馈高压电磁阀可选项:
V类试验 |
氧气清洗 |
低温清洗 |
氢气应用 |
加长引线 |
防爆 |
一般用途 |
更高功率的 线圈 |
开关信号 反馈 |
高温密封圈 |
管接头 |
SAE接头 |
插座式接头 |
|
产品尺寸:
信号反馈高压电磁阀
标准交货时间:10-15天
其他选项或替代材料可能会导致更长的交货时间。
