进口压差旁通阀

产品概述 (PN16,2″~ 12″)
>水力控制,无需外部驱动力;
>主阀只有一个运动部件,故障率低;
>隔膜式结构,无摩擦,控制灵敏度高;
>压差控制精度±5%。
产品询价
产品详情

水力控制阀

进口压差旁通阀



PN16

2~ 12

AMISCO进口压差旁通阀由水力控制阀主阀和差压导阀及配管组成,是一种用于空调系统总管路供/回水之间以平衡压差的阀门;该阀可提高系统利用率,保护系统安全,并可降低系统的噪音及过大压差对设备造成的损坏。

进口压差旁通阀 特点:

>水力控制,无需外部驱动力;

>主阀只有一个运动部件,故障率低;

>隔膜式结构,无摩擦,控制灵敏度高;

>压差控制精度±5%。

进口压差旁通阀 技术数据:

阀体规格

•公称通径

2”12DN50DN300

•公称压力

PN16

•适用压差范围

0.1MPa~0.5MPa

•工作温度

085

•密封试验

1.1PN

•壳体试验

1.5PN

•适用介质

•制造标准

CJ/T219JB/T10674

•连接标准

GB/T17241.6

•面间距标准

GB/T12221

•检测测试标准

GB/T13927

•阀体材料

QT450

•阀盖材料

QT450

•阀座材料

ZG1Cr18Ni9

•支撑架

QT450-10

•阀杆

20Cr13

•弹簧

1Cr18Ni9

•膜片

NBR+强化尼龙

•密封圈

NBR

•配管配件

HPb59-1

•差压导阀

HPb59-1

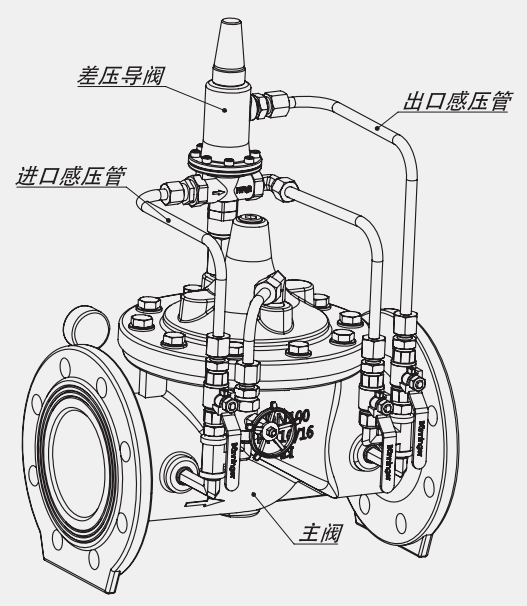

进口压差旁通阀 工作原理:

进口压差旁通阀由水力控制阀主阀和差压导阀及配管组成,是一种用于空调系统供/回水之间以平衡压差的阀门:该阀安装于分、集水器之间的旁通管上,差压导阀上的两个感压孔分别通过感压管与阀门前后两端连接,通过差压导阀可设定阀门两端压差;当阀门前后两端压差大于设定值时,差压导阀开启,从而使主阀打开,高压端开始向低压端供水,使阀门两端压差降低;当阀门两端压差降低至设定值时,差压导阀关闭,从而使主阀关闭,使阀门两端压差保持在设定值。

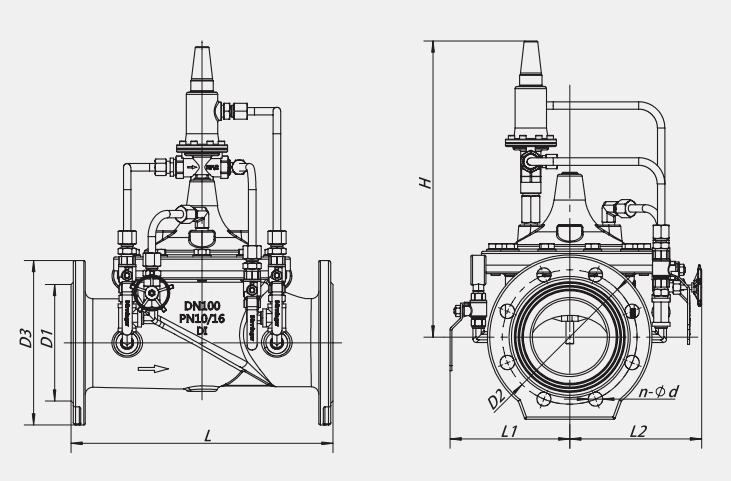

进口压差旁通阀 外形尺寸:

运输、贮存:

①压差旁通阀在运输和贮存过程中,不应碰撞、倾倒和受雨雪淋袭。

②压差旁通阀应存放在清洁、干燥、防火和通风良好的场所,周围应无腐蚀性气体存在。

③压差旁通阀在搬运时应该采用托盘,轻拿轻放,不得碰撞配管。

④压差旁通阀的密封圈及膜片均为橡胶材质,严禁使用酒精、汽油等化学溶剂冲洗。

安装:

①压差旁通阀用于空调系统总管路供、回水之间,可以平衡供、回水之间的压差;安装在分、集水器间的旁通管路上。

②安装压差旁通阀前,应将管道杂物清洗干净,严禁管道内遗留有焊渣、树枝、石块等杂物,以免损坏阀门。

③管道法兰焊接时不能引起过度的变形,焊角等不得影响密封面的平整。

④应在压差旁通阀前、后两端安装关断阀、压力表,并预留足够空间,以便进行调试、检修。

⑤安装压差旁通阀时,应检查管路水流方向,严格按照阀体上的水流箭头方向安装。

⑥安装压差旁通阀时,起吊和搬运禁止用配管承吊,且不得碰伤配管。

调试与维护:

①取下导阀上的黑色保护罩。

②拧松调节螺杆上的螺母。

③用 5mm 开口扳手旋转调节螺杆以调整压差旁通阀前、后两端的压差,顺时针旋转为增大压差,逆时针旋转为减小压差;压差值通过读取前、后两段压力表得出。

④锁紧调节螺杆上的螺母进行锁定。

⑤装上黑色保护罩,完成调试。

故障检修:

 本产品运行中,无需维护,如出现使用故障,不建议客户自行处理,请联系AMISCO客服部门。
