进口燃气蝶阀
Class150LB
2″ ~ 10″
AMISCO进口燃气蝶阀采用三偏心结构，即在普通金属硬密封双偏心蝶阀的基础上增加了一个角度偏心。能使阀门在开启或关闭动作的过程中，密封环与阀座之间的任意一点都会迅速脱开或接触，做到密封副之间真正的“无摩擦”，极大地延长了阀门的使用寿命。
该阀广泛应用于工业煤气、市政煤气及环境保护、通风系统设施中。
进口燃气蝶阀 设计特点：
●AMISCO进口燃气地方的密封采用径向动平衡，通过优化设计，蝶板的进出口两侧受力近似平衡，阀门达到进出口双向可靠的密封性能的同时，有效降低了阀门的开启力矩（约为普通蝶阀的2/3）。
●蝶板密封环由片状不锈钢和炭纤维材料复合而成，不锈钢片主密封，碳纤维为辅助密封，这种双重密封结构，使阀门密封可靠，密封泄漏等级可达ASME B16.104 VI或ISO5208 A级。
●碳纤维夹层材料与普通蝶阀的橡胶石棉板、石墨等材质的夹层相比，具有更环保、更耐磨、更耐冲刷、更可靠等特点。
●通过优化设计，使阀体具有高的强度，有效防止“负压”造成的阀体变形，包装阀门运行的安全和可靠性。

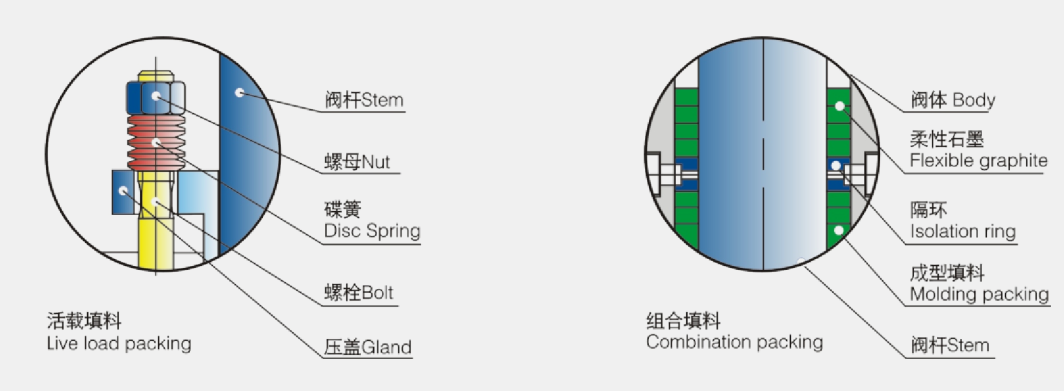

●填料函设有真空轴向密封装置，采用柔性石墨、成型石墨、PTFE等填料组合和活载式填料，使填料密封系统始终保持稳定。
进口燃气蝶阀 详细信息:
|
产品规格 |
|
|
•尺寸范围 |
2”〜10”（DN50〜DN250） |
|
•端部连接 |
对夹、法兰 |
|
•压力等级 |
10bar,16bar |
|
•温度范围 |
-29℃~+538℃ |
|
•阀体材质 |
QT/WCB/316L/316/304 |
|
•阀板材质 |
AISI 316L/316/304 |
|
•手柄材质 |
AISI 304/PP |
|
•操作方式 |
手柄、涡轮、气动、电动 |
|
•适用场合 |
煤气、空气等 |
|
•可配套附件 |
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等 |
进口燃气蝶阀的密封可选材质:
|
材料名称 |
简称 |
最高耐温 |
最低耐温 |
|
氯丁橡胶 |
CR |
82℃ |
-40℃ |
|
丁腈橡胶 |
NBR |
93℃ |
-40℃ |
|
乙丙橡胶 |
EPDM |
150℃ |
-40℃ |
|
聚四氟乙烯 |
PEFE |
232℃ |
-268℃ |
|
硅橡胶 |
SI |
250℃ |
-70℃ |
|
氟橡胶 |
VITON |
20℃ |
-23℃ |
|
天然橡胶 |
NR |
85℃ |
-20℃ |
|
尼龙 |
PA |
93℃ |
-73℃ |

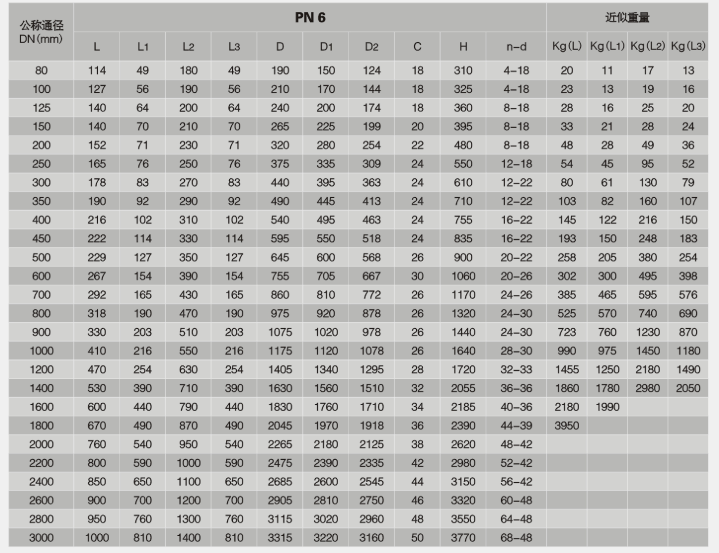

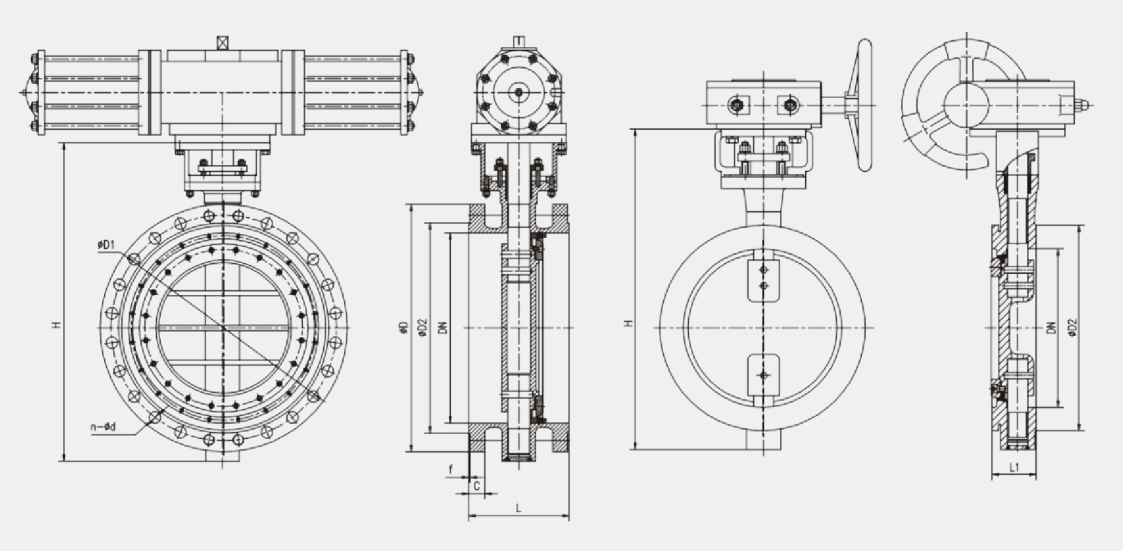

进口燃气蝶阀 外形尺寸:
