进口2片式高平台球阀

产品概述 (1000PSI,1/4″~ 3″)
•整体铸造的顶部平台
•阀杆的防爆出设计
•多层次密封结构
•防火、防静电设计
•防止误操作
产品询价
产品详情

2片式球阀

进口2片式高平台球阀


1000 PSI – Direct Mount

1/4 ~ 3

AMSCO进口2片式高平台球阀带有整体铸造的顶部平台,不就可以手动开关阀门,在需要远程控制时,无需支架即可完成执行器的安装,消除执行器长期持续时产生松动,在管道承压状况下可方便安全地拆卸执行器。安装平台设计符合ISO5211标准。

产品设计特点:

>阀杆的防爆出设计

阀杆采用一体式带凸肩结果设计,可确保更换填料或腔体内异常升压时,阀杆不会被介质吹出。同时,在介质压力作用下,阀杆的凸肩具有倒密封功能。

>填料密封结构

阀杆处采用多层次密封结构设计,填料采用V型密封结构,中间采用O型圈或阀杆护套,下端采用止推垫片。在填料压板的压紧力和管道介质里的共同作用下,可有效的确保密封。

>防静电装置

采用在阀杆上设置弹簧加钢珠结构,可有效的保证阀体 阀球 阀杆之间的静电流通,使静电通过阀体,管道引出,避免静电火花可能引起的火灾或爆炸等危险。

>防火结构设计

防火设计符合AP1607 BS6755等标准要求。再加上选择合适的密封材料,可以有效的控制阀门的内漏和外漏,阻止火灾的进一步蔓延。

>阀座的可靠密封

阀座采用进口材质弹性密封结构设计。当介质压力较小时,阀座与阀球接触面积小,接触处会发生较大的比压,确保可靠密封。当介质压力较大时,随着密封面的弹性变形,阀座与阀球的面积增大,阀座能承受较大的介质推力而不至于损坏。

>防止误操作

设置了带孔的90°开关定位片,根据需要可以加销轴或锁片,防止误操作。阀杆头部结构可采用双“D”扁形或方形设计,当阀门开启时,手柄与管道平行,当阀门关闭时,手柄与管道垂直,能够确保阀门的开关指示不会发生错误。

>方便的高平台设计

高平台为本阀最大的特点,我们将执行器连接的支架直接设计到了阀门上,它完全符合ISO5211标准要求。无论用户身处世界何地,都可为本阀门配上合适的执行机构。

产品参数:

材质:SS304SS316SS316L

通径范围:1/4〃至3

温度:至356°F

阀体承压:1000 PSI

BSP、BSPTNPTDINISO螺纹端口可选

防喷杆设计

ISO 5211直接安装的顶部法兰

带有O形环背衬的PTFE阀座可降低操作扭矩

PTFE密封件和双O型圈阀杆填料

符合MSS SP 110的设计标准

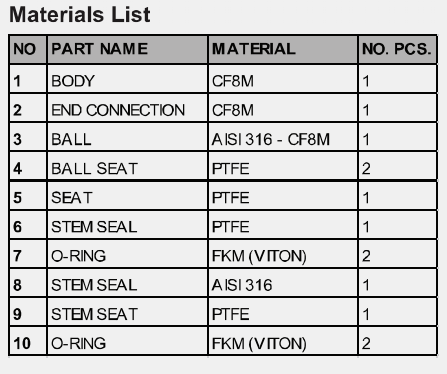

零部件材质:

标准交货时间:20-25天

其他选项或替代材料可能会导致更长的交货时间。
