3片式球阀
进口3片式内螺纹球阀
1000 PSI
1/4″ ~ 4
AMISCO进口3片式内螺纹球阀的阀体为三段式,由两端的内螺纹端口通过四只长螺栓夹住中间阀体和阀球。该阀维修拆卸方便,不需拆卸管路螺纹,只需拆卸四只螺栓就可将阀体中间部分取出,在需要更换零部件时极为方便。两端采用内螺纹连接,适用于≤1000psi,工作温度-29℃~+300℃的管路上,该阀在密歇根州通用汽车工厂的油漆工艺系统得到大量应用。与所有AMISCO阀门一样,该阀门不含硅酮和污染物,组装干燥,无需润滑剂,适用于需要工艺清洁度的场合。
产品详细信息:
材质: |
SS304、SS316、SS316L |
通径范围: |
1/4〃至4〃 |
温度: |
至356°F |
阀体承压: |
1000 PSI |
BSP、BSPT、NPT、DIN、ISO螺纹端口可选 |
|
防喷杆设计 |
|
ISO 5211直接安装的顶部法兰 |
|
带有O形环背衬的PTFE阀座可降低操作扭矩 |
|
PTFE密封件和双O型圈阀杆填料 |
|
符合MSS SP 110的设计标准 |
产品特点:
>三片式阀体设计
独特的阀体设计有很多的优点:安装灵活性强,在线,离线维修方便,显著缩短维护自动化阀门和焊接管道系统需要的停产时间。维修时,执行器和连接组件不需要从阀体拆下。重新安装阀门和执行机构组件很容易,无需进行调整。作为具有互换性阀门的一个品种,此系列球阀的球体、阀杄、阀杄填料、手柄以及安装平台上装配零件的设计在不同尺寸、不同系列之间具有更广泛的互换性。该设计可减少备品备件库存,并减低维修费用。
>双向零泄漏的阀
阀座和密封件保证双向密封,零泄漏。此设计可以降低摩擦,使闯座磨损达到最小化,以降低操作扭矩。可根据现场工况提供多种闯座材料选择,例如PTFE、RPTFE、TFM1600、PEEK、石墨填充四乙烯等。
>精密加工的阀球
球体为精密机械加工和镜面拋光,双向零泄漏,并降低操作扭矩。球体通道边缘倒成圆角,以减少阀座磨损,延长使用寿命。
>精密铸造的阀体
阀体为紧密铸造并经过固熔退火/正火处理,增加强度和提高质量。碳钢阀体表面经黑色磷化处理、抗腐防锈。
>直装式安装平台
整体铸造的顶部安裝平台确保执行器的安装,消除执行器长期持续运行时产生松动,在管道承压状况下可方便安全地拆卸执行器。安装平台设计符合So5211标准。
>防静电装置
采用在阀杆上设置弹簧加钢珠结构,可有效的保证阀体、阀球、阀杆之间的静电流通,使静电通过阀体、管道引出,避免静电火花可能引起的火灾或爆炸等危险。
>智能的阀杆设计
ASMCO制造能承载重负载,高质量阀杆。阀杆采用双"D"结构连接球体和操作机构。球体与阀杄精确配合,所有闖杄都是由阀体内部装入,可以防止阀杆被吹出,防吹式阀杆的设计増大了安全系数。
三片式直通球阀内件可互换阀门系列,阀杆坚固,大直径阀杆为活动加载方式。利用碟形垫片,可自行调节补偿因温度和磨损对密封造成的松紧程度。采用鞍形锁紧垫片,可防止自控频繁开关条件下螺母松扣。
三片式直通球阀釆用可调的∨形填料密封环,在阀体和阀杆间产生多重密封。每只组合式阅杄填料由3个或个环组成(取决于闻门口径),具有寿命长和抗蠕变、抗冷流的特性。止推轴承和止推垫圈作为初级密封,减小扭矩和防止咬合。
>简单的在线维修
现场维修中,抽去穿过阀体两个铰链中的一个螺栓,就能松开另一个螺栓,阀体就能向左或右转出,所有阀体组件均可在线维修而不影响管道。
>快速的离线维修
抽岀两个穿过阀体铰链的螺栓,松开下面的另两个螺栓并留在原位,然后从管道中取出阀体,剩下的两个螺栓不动,使得管道位置不变和原来一致。阀门即可取出维修或更换。
适用介质:
一般气体、液体 |
碳氢化合物 |
易燃气体 |
氢气 |
氧气 |
蒸汽 |
|
|
|
|
了解更多信息请点击:AMISCO阀门的介质可能性

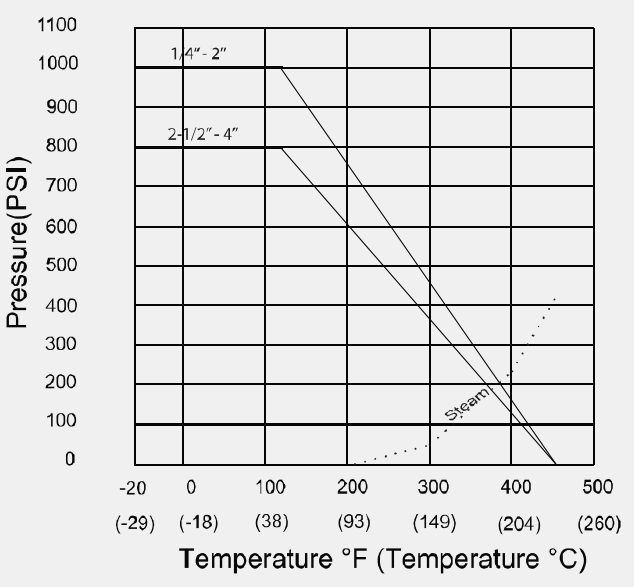

进口3片式内螺纹球阀的压力温度额定值:

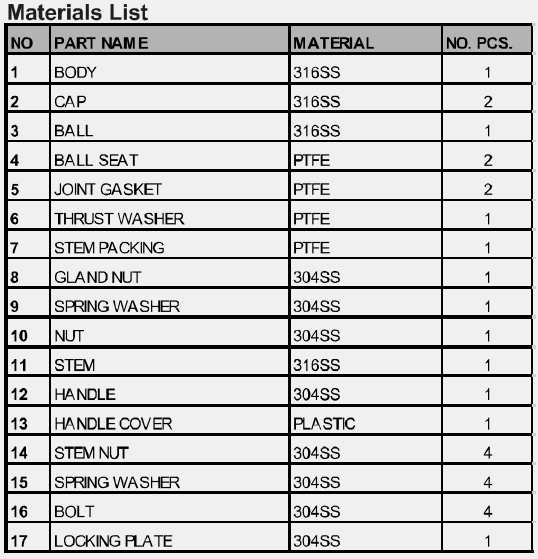

零部件材质:
标准交货时间:10-15天
其他选项或替代材料可能会导致更长的交货时间。
