三通球阀
进口三通法兰球阀
to 1000 PSI
1/4″ ~ 8″
AMISCO进口三通法兰球阀是一种多用途的阀门,具有T型和L型流向,非常适合在分流、合流或换向应用中。T型三通球阀的三个通道可以互连,也可以只连通两个/切断第三个流道,用于分流/合流以及流向切换。L型三通球阀可连接直角的两个通道,不能连接第三个通道,用于分配介质。
产品特征:
•在80Psi的水下进行100%零泄漏测试
•温度范围:-20℉ to 450℉
•端盖类型:螺纹、承插焊接,对焊,150#和300#法兰式
•不锈钢或碳钢材质可选
•熔模铸造
•自调节阀杆填料
•提供T型、L型
•防脱出阀杆设计
•独特的锥形阀杆密封设计
产品详细信息:
产品规格 |
|
•尺寸范围 |
1/4”〜8”(DN8〜DN200) |
•端部连接 |
法兰 |
•流向 |
全通径T型或L型 |
•工作压力 |
100Psi |
•温度范围 |
-20 to +280 ℃ |
•阀体材质 |
WCB、CF8、CF8M、CF3M、2205 |
•阀座材质 |
PTFE、RPTFE、PEEK、POM,多层次321不锈钢、石墨 |
产品标准 |
|
•设计标准 |
ASME/ANSI B16.34 |
•压力试验 |
API 598 |
•铸钢件标准 |
MSS SP-55、ASTM A351、ISO5211、MSS-SP-55 |
我们保留在不预先通知的情况下进行技术和/或尺寸更改的权利。

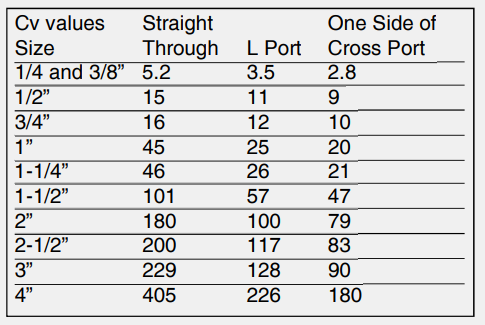

三通法兰球阀Cv值:

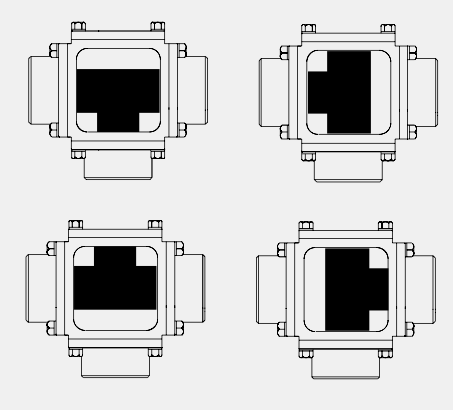

三通T型法兰球阀流向图:

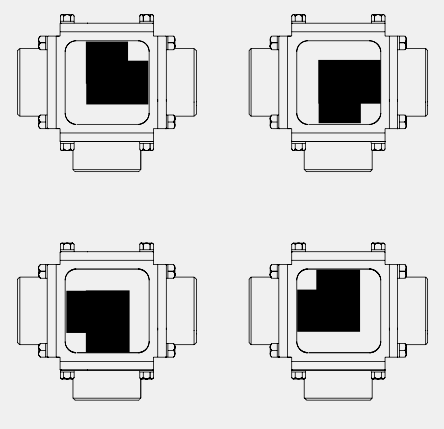

三通L型法兰球阀流向图:

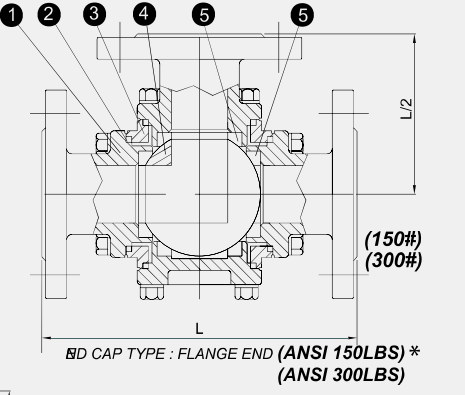

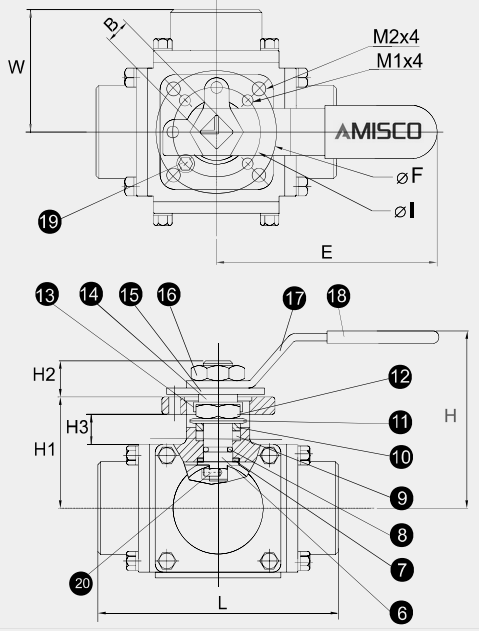

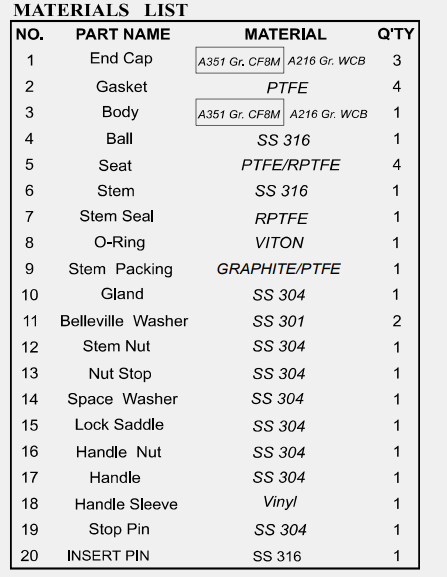

零部件材质:
我们保留在不预先通知的情况下进行技术和/或尺寸更改的权利。
进口三通法兰球阀使用说明:
1使用:
1.1在正常工作条件下,阀门能保持最大的效果和较长的寿命。
2手动操作:
2.1要改变阀门的流型,转动手柄1/4“(90度)
2.2 T口、L口、X口均可用。
2.3提供全流道和缩径流道。
3、自动化操作
气动或电动执行机构直接安装在阀门上,不需要支架和联轴器。
4、现场安装的一般信息:
4.1阀门可安装在管道上的任何位置
4.2阀门安装前,必须冲洗管道,清除污垢、毛刺和焊接残留物,否则会损坏阀座和球表面。
4.3管道必须无张力。
4.4在进行重建时,可使用为每种尺寸和类型的阀门指定的标准修理包,每次修理工具箱里有所有的软部件。
4.5订购时,务必指定尺寸、阀门代码、阀座、密封件和阀杆填料材料。
可选部件,如阀球、阀杆和手柄。
4.6阀门安装完成后,在投入使用前,应进行多次循环。
5拆卸和清洁阀门:
注意:球阀关闭时可能会将液体截留在球窝中。
5.1如果阀门已在危险介质中使用,则必须在拆卸前对其进行净化。
5.2出厂时,阀门不含润滑剂。
5.3拆卸前,确保排出可能夹带的任何危险介质任何阀腔。
为了安全拆卸和重新组装,建议采取以下步骤。
A、 释放管路压力。
B、 所有参与拆卸和拆卸阀门的人员应穿戴适当的防护服、面罩、手套等。
6更换止推垫圈、填料和阀座
6.1在更换止推垫圈和填料之前,必须对管道进行减压。
6.2无需更换阀杆填料即可纠正阀杆泄漏。拧紧阀杆压盖
如果继续泄漏或阀门的操作扭矩过大,则拧紧螺母直到泄漏停止,阀杆密封磨损,必须更换。
6.3从管道上拆下阀门。
6.4拆除端盖、阀体密封、阀座和阀球。
6.5拆除阀杆螺母、压盖、止动块等,并将阀杆推入阀腔。拆下阀杆座和止推垫圈。
7装配
7.1所有部件均已清洗、检查,必要时可更换;阀门可重新组装使用推荐的工厂维修套件。
7.2将新的阀杆密封和O型环装在阀杆上,将阀杆穿过阀体腔插入阀杆孔,将钢珠安装到位。组装新阀杆填料、压盖、贝氏垫圈和阀杆螺母。拧紧阀杆螺母,使阀杆感觉紧密和牢固。不要过紧。
7.3将后座装配到阀体中,在密封面上插入阀体垫片。集合第二,第三,
将第四个阀座插入端盖的空腔,并将其插入阀体中。
7.4仅在阀门的六角端使用扳手。使用阀体或手柄会严重损坏阀门。

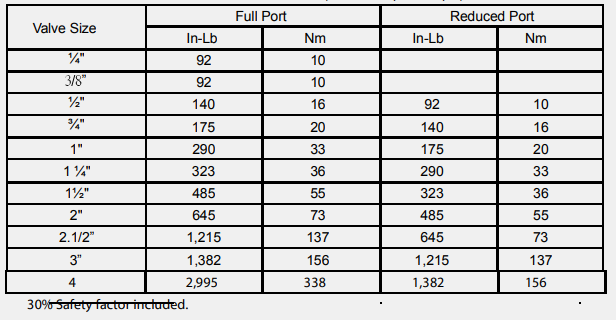

断裂扭矩(单位:IN-LB.和NM)(0Psi时的断裂扭矩)
标准交货时间:10-15天
其他选项或替代材料可能会导致更长的交货时间。
