低温球阀
进口三片式低温球阀
to 2000 PSI
1/4″ ~ 4″
AMISCO不仅掌握了精湛的技术，同时在低温阀门领域拥有丰富的经验，因此可以开发出具有高可靠性和稳定的低温阀门。
AMISCO进口三片式低温球阀可在超低温度和最恶劣的环境条件下工作，可控制所有类型的低温介质，包括氧气、氢气、甲烷、氨气、氮气、氟、液化天然气等。该阀具有流量大、关闭紧密、高能源效率、使用寿命长和免维护等特点，最主要的是能够确保安全，可用于空气分离设备、液化天然气储存与运输及航空、石化产品和医药行业。
产品详细信息：
|
产品规格 |
|
|
•尺寸范围 |
1/2”〜8”（DN15〜DN200） |
|
•端部连接 |
法兰，焊接、螺纹 |
|
•工作压力 |
真空（10-6托）到64巴（928磅/平方英寸） |
|
•温度范围 |
-196℃到+200℃ |
|
•阀体材质 |
SS304、SS316、SS316L |
|
•产品标准 |
BS 6364与BS EN 1626-制冷设备用阀门规范、API 607第五版标准与ISO/FDIS 10497阀门防火试验要求、EN 12567 液化天然气隔离阀、BS EN 1473液化天然气的装置和设备 |
|
操作方式 |
手柄、气动或电动 |
AMISCO进口三片式低温球阀的特点：
AMISCO三片式低温球阀的标准配置为防火类型，适用于各种危险性与非危险性环境。
防火安全型设计
防静电防火低温阀系列，根据API 607第五版和ISO/FDIS 10497-防火型试验标准进行设计与测试。
阀门包括一个软阀座，当发生火灾时，阀门连接端口的一个辅助防火凸缘将于阀球接触，防止介质从阀口泄漏。防火阀杆内有一个机加工防火凸缘，一但轴向密封燃尽后，该防火凸缘可防止泄漏。AMISCO的所有动物阀都使用柔性石墨材质的阀体密封和阀杆填料。
防静电
阀门设计中非常重要的一点是必须保证所有阀门部分都金属连接，以消除不接地仪器所带来的静电影响。
AMISCOm低温阀设计保证阀体和阀杆之间的电阻小于10欧姆。通过插入到阀杆中的一个弹簧加载的不锈钢304材质螺栓，确保阀杆与阀体接触，从实现永久性金属连接。

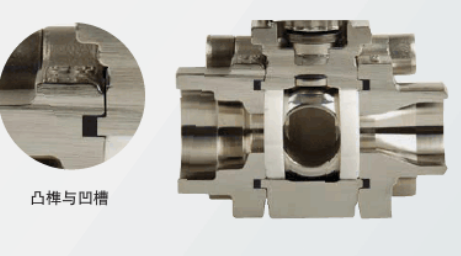

低温阀阀体与连接端部
凸榫与凹槽设计通常用于各种防火安全型低温阀产品，在我们的低温阀系列产品中采用了这种设计。这种独特的迷宫式设计可确保零泄漏，允许膨胀石墨阀体密封件完全压缩，实现阀体与端部的紧密接触。

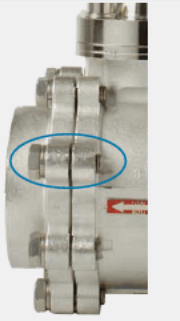

最小热膨胀系数
端部和阀体之间采用比普通阀门多一倍数量的长度较短的螺栓连接，螺栓拧入长度超过其总长度的一半，这种结构可有效降低螺栓的线性热膨胀，并显著降低阀体泄漏可能。另外，采用弹簧垫圈补偿阀体端部在操作期间的热收缩。

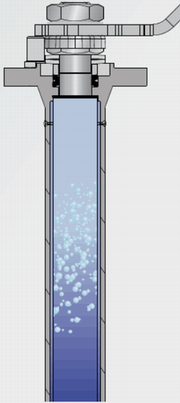

高效的热传导

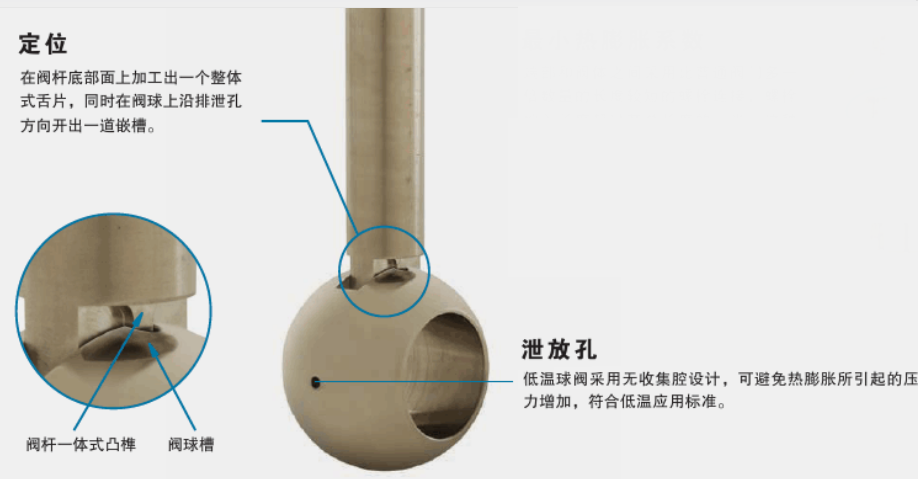

当操作结构或密封结构被拆开时，AMISCO低温阀的设计可防止阀杆吹出。采用316L实心阀杆，更大的直径和更宽的阀杆球体啮合面，因此能耐高扭矩。非冷箱应用的AMISCO标准阀罩盖长度设计符合BS 6364标准。这种加长的结构足够使城体汽化成气体，防止低温冷却液到达阀杆顶部填料。
AMISCO的独特阀罩盖设计仅允许加长ID和阀杆OD之间有非常薄的流层，因此能够在整个加长部分实现最佳的热传递和最低能量损耗。当客户特别要求时，AMISCO可以提供用于冷箱应用的加长阀罩盖。

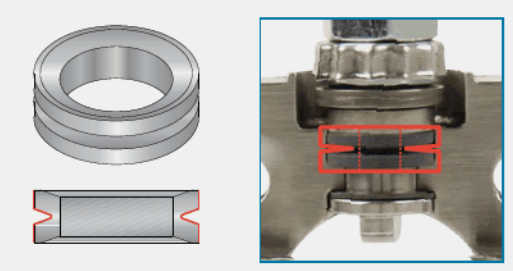

阀杆填料
对于非防火安全型应用的AMISCO低温阀，采用AMISCO独特阀杆填料。
AMISCO的独特结构确保零泄漏和在整个使用寿命期间真正免维护。
AMISCO灵活的X形状允许在出现阀杆侧向载荷时实现动态密封布置。在压力增加时提高密封性能，确保阀杆填料的完整性，避免受到因柔性部件腐蚀而导致弹簧加载阀杆变松所带来的影响。直通式阀门容易泄漏，并需要严格的维护，所耗费时间较长，并且存在较高的介质损耗，相比之下，AMISCO具有明显的优势。

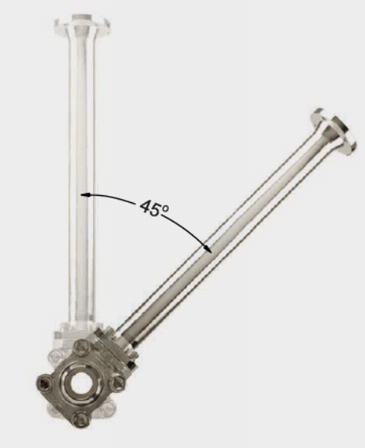

倾角限制：45度
当安装非冷箱应用AMISCO低温加长罩阀时，阀杆应保持垂直向上或在垂直线的45°范围内。保质期安装将导致低温流体接触阀杆填料，并使介质泄漏到环境中。
阀座和密封
当温度低于200 C/-328 F时，AMISCO建议采用TFM 1600或AMISCO专用NRG阀座。如果温度更低，AMISCO建议采用PCTFE (KEL-F)阀座。这些阀座会为客户立即带来实效，包括更低的操作扭矩、更小的执行器及更有竞争力的产品。
当PCTFE阀座用于高强度17-4PH阀杆(代码M)时必须采用合适的规格，确保能够承受高工作转矩。石墨/聚四氟乙烯密封件用于低温系列； PTFE及标准石墨密封件用于防火应用中。这两种密封件都能够用来提供相同的阀体/端部密封。
阀体和阀内件材料
在超低温条件下，设备的设计和材料的选择都必须十分小心。AMISCO低温阀中的所有金属部件采用奥氏体不锈钢制造，其中采用CF8M/CF3M材料作为铸件材料，采用316/316L材料作为锻造材料。

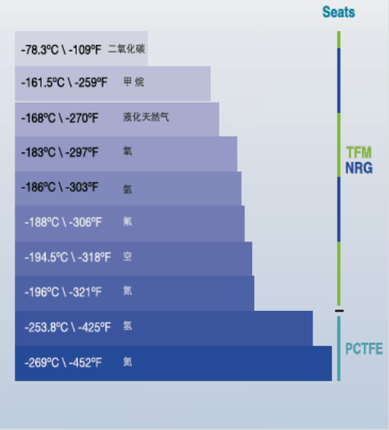

冷冻剂沸点

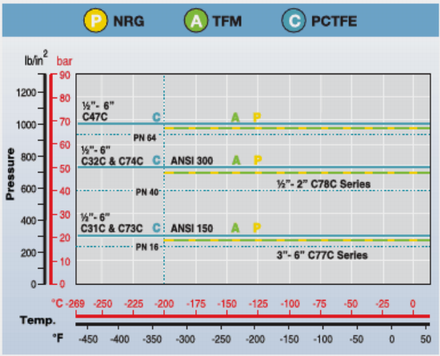

压力/温度范围：
清洁级组装与测试：
阀门部件，包括阀球、阀杆及初始柔性部分均采用1.5倍额定静压进行液压测试。然后再拆开阀门，采用超声波浴清洗并去除油污，使阀非常清洁。所有低温阀在洁净室组装，并采用压力为80psi的纯氨气进行100%在线测试，以及采用氦探漏仪进行检验(验收标准为1 x 10-5立方厘米/秒)。
测试后，将阀端口密封好，并采用聚乙烯袋逐个密封包装好，确保将阀门完好送到安装地点。

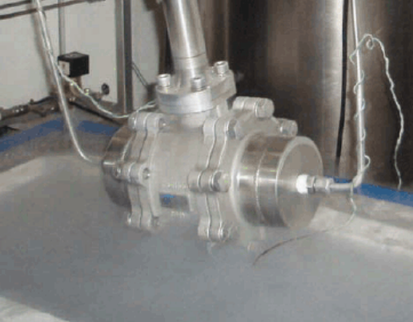

低温测试：在某些情况下，可能需要进行低温阀测试、低温条件下的运转试验或燃烧试验。
质量控制：
作为通过ISO9001认证的制造商，AMISCO追求尽善尽美。AMISCO低温阀的生产过程按照特殊要求进行，确保阀门的加工精度以及表面光洁度。并对材料的严格选择进行有效控制。质量控制部门负责保证生产过程的所有规范，包括材料采购、加工、焊接、清洁、组装、压力测试、包装和最终检查，都得到完全落实。

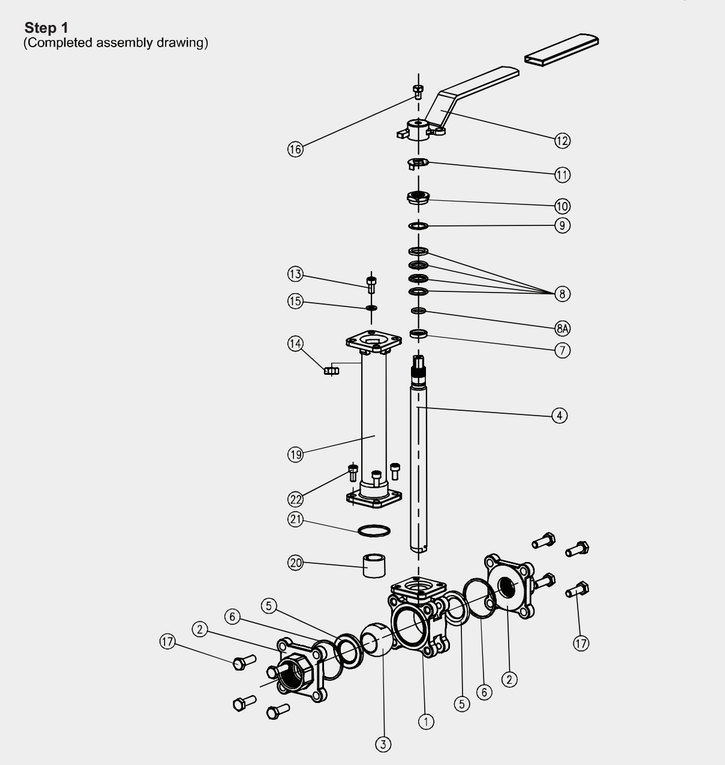

进口三片式低温球阀零部件材质：
Step 1

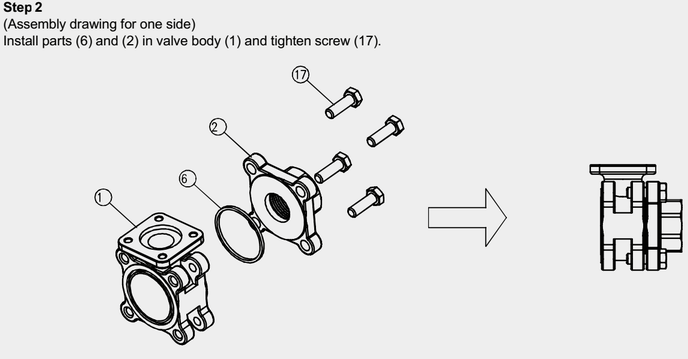

Step 2

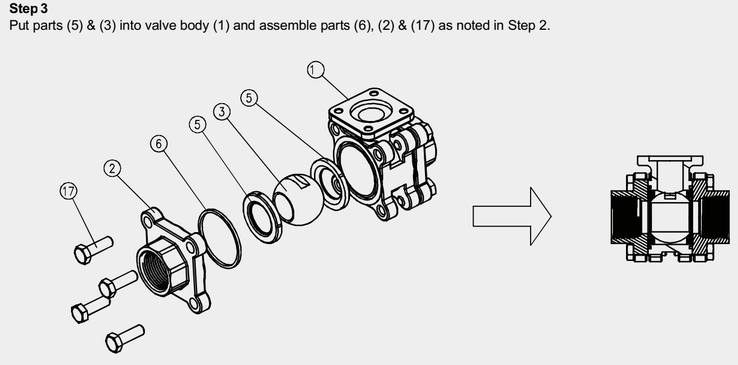

Step 3
Step 4

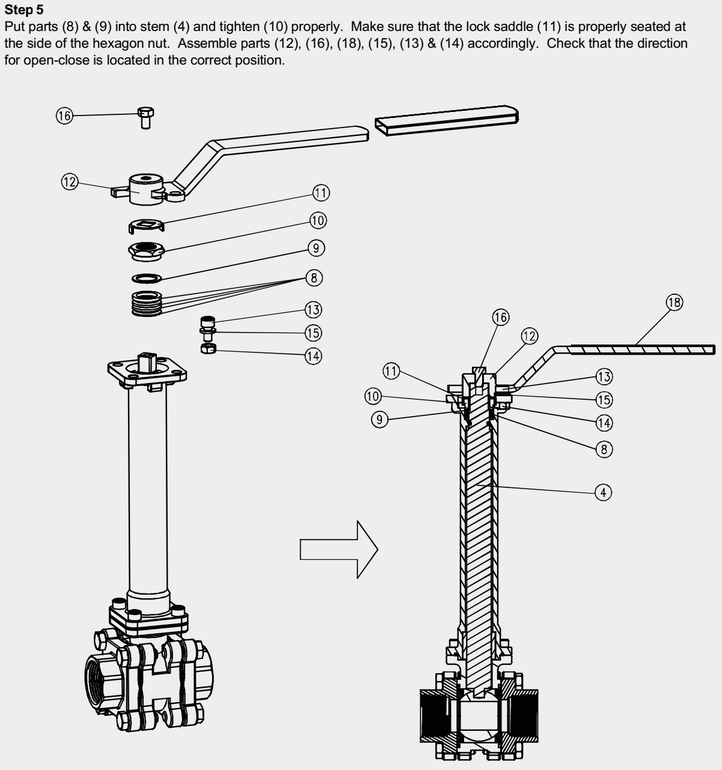

Step 5
标准交货时间：20-25天
其他选项或替代材料可能会导致更长的交货时间。
相关产品：进口法兰低温球阀
