手动球阀
进口合金钢球阀
to 2500LB
1/2″ ~ 24″
在某些工艺和环境中,球阀需要采用有更高耐腐蚀性的金属和合金材料来制作。AMISCO阀门公司有数十年的耐腐蚀合金球阀开发应用经验,可提供多种不同材质的金属和合金球阀,例如哈氏合金,蒙乃尔合金,钛合金,因科镍合金和双相不锈钢等。AMISCO进口合金钢球阀具有极好的抗腐蚀性和热稳定性,在航空事业,化学领域得到了广泛的应用。
设计特点:
>阀座、球体
球体与阀座的加工是整个阀门密封性能的关键。AMISCO进口合金钢球阀的球体和阀座采用锻件材料加工而成,球面和阀座密封面先堆焊钴基合金,然后超音速喷焊混合硬质合金。球体在加工中严格控制了球面的圆度,达到0.005mm。球体和阀座密封面喷涂层加厚。密封表面采用High velocity oxy-fuel (HVOF)超音速喷焊之后,利用Spray and fuse (S&F)重熔技术,增强了硬质合金与基体之间的结合力。
球体与阀座使用专用设备进行配对研磨。装配之前,再经过技师们的手工研磨和测试,使密封面的光洁度可达0.2以上,以保证球体密封面和阀座密封面100% 接触。从而使泄漏等级达到FCI 70-2 VI级(ASME B16.104)。
这种球面与阀座密封面材料匹配以及特殊的密封面加厚层工艺,保证了阀门长寿命特点。
>弹簧材料的选择
为了能够满足工况的需求,抗氢腐蚀,同时又要有良好的机械性能,能够提供密封所需要预紧力,因此采用了inconel X-750合金材料。
>阀杆
阀杆是传递阀门扭矩的关键件,阀杆表面加工的光洁度影响整个阀门的扭矩。提高阀杆表面的硬度,可以减小阀杆的磨损。为此,阀杆采用了精加工、滚压、抛光等工艺。阀杆表面光洁度可达Ra 0.2~Ra0.4,阀杆通过镀镍磷工艺提高了表面硬度。
阀杆的设计与球体分离,便于维修,以及更换密封材料。阀杆与球体连接传递最大扭矩。阀杆可以选用高强度的XM-19,表面镀ENP,提高硬度。
阀杆上设计了防静电结构,保证了球体与阀杆,以及阀杆与阀体之间的金属连接。符合相关设计标准要求。
>阀座次密封与阀杆密封
阀座次密封以及阀杆密封的设计,采用国际先进的U型弹簧蓄能增压密封圈。

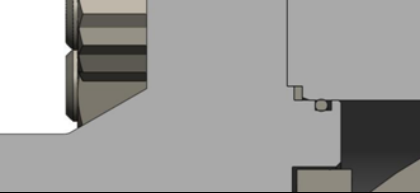

该采用了金属U型圈外面包覆PTFE或PCTFE作为密封材料。取代了使用螺旋弹簧做骨架的唇形密封座(Lipseal),避免了重叠或焊接连接而导致的受力不均现象。U型弹簧蓄能增压密封圈在不同的温度与压力下,经过反复验证,表明受力均匀,密封良好。如下图:
U型弹簧蓄能增压密封圈作为阀座后次级密封,可以实现阀座DBB(或DIB)的功能,符合API 6D设计要求。
阀门在温度剧烈变化中,U型弹簧蓄能增压密封圈可以根据压力与温度的变化自身调节,同时还降低了阀门的扭矩。介质的压力结合金属圈的弹性蓄能为密封比压提供了最小预紧力。巧妙地结构设计,大大的延长了阀门的使用寿命。
>螺栓和螺母的选择
螺栓和螺母选用ASTM A193-B8M和ASTM A194-8M,适用温度范围:-29~180℃。材料符合NACE 标准要求。
AMISCO进口合金钢球阀的详细信息:
产品规格 |
|
•尺寸范围 |
1/2”〜24”(DN15〜DN600) |
•端部连接 |
螺纹、焊接、法兰 |
•工作压力 |
最高可达2500LB |
•温度范围 |
-20~+580℃ |
•阀体材质 |
钛、镍、蒙乃尔合金、哈氏合金、因科镍、双相钢 |
•密封材质 |
POM、PEEK |
•开度 |
90° |
阀芯动作 |
顺时针转动阀闭/逆时针转动阀开 |
操作方式 |
手柄、气动或电动 |
测试标准 |
API 598&AVSIB 16.34&ISO5208 |

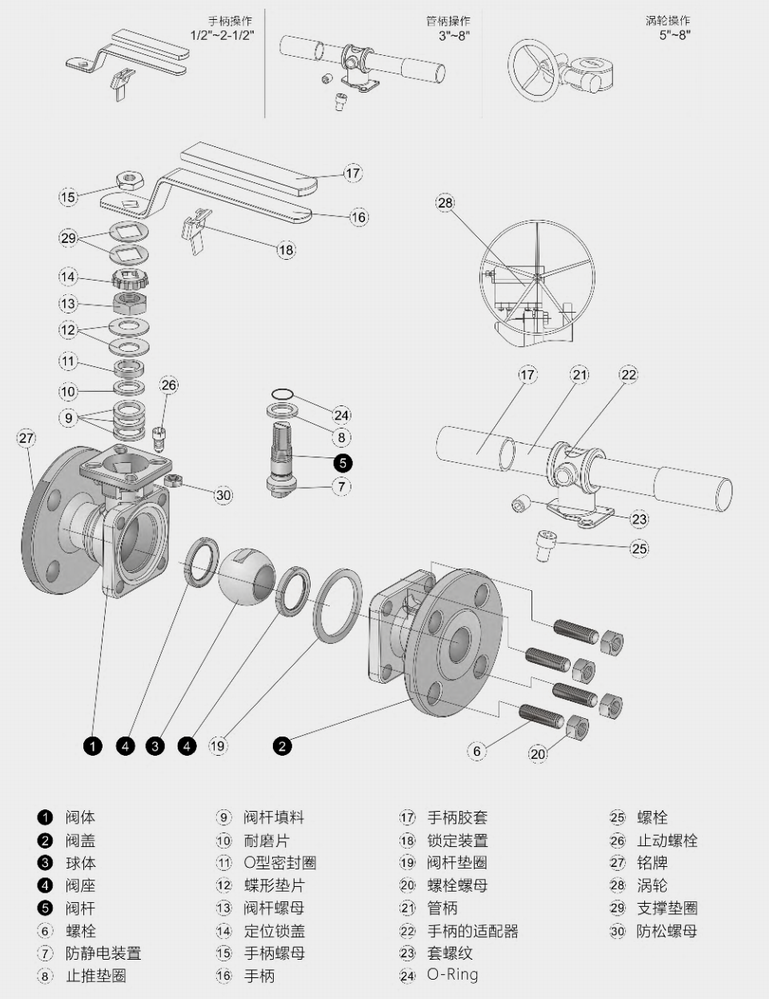

AMISCO进口合金钢球阀的零部件清单:

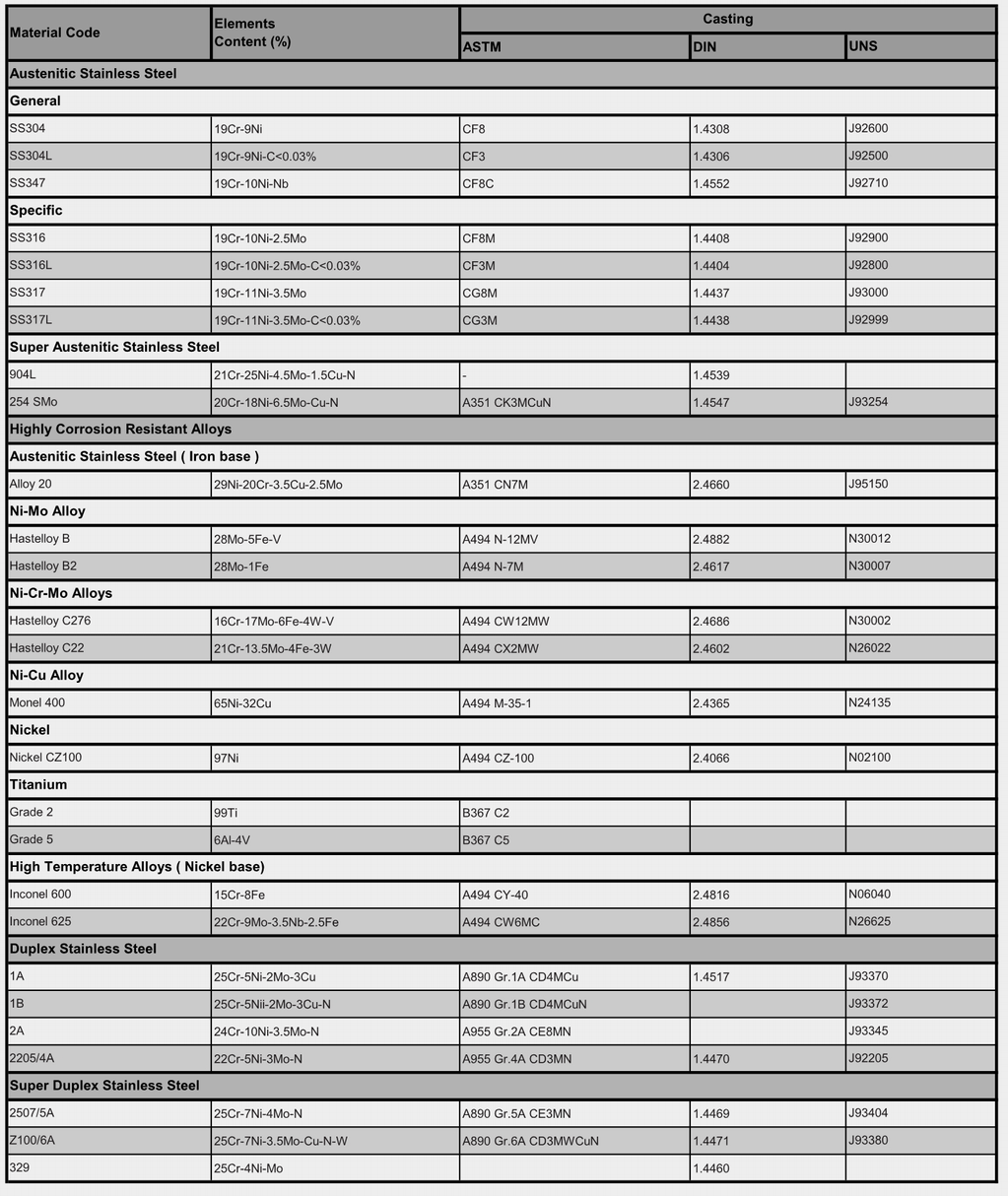

AMISCO不同材质的球阀的元素含量及牌号:

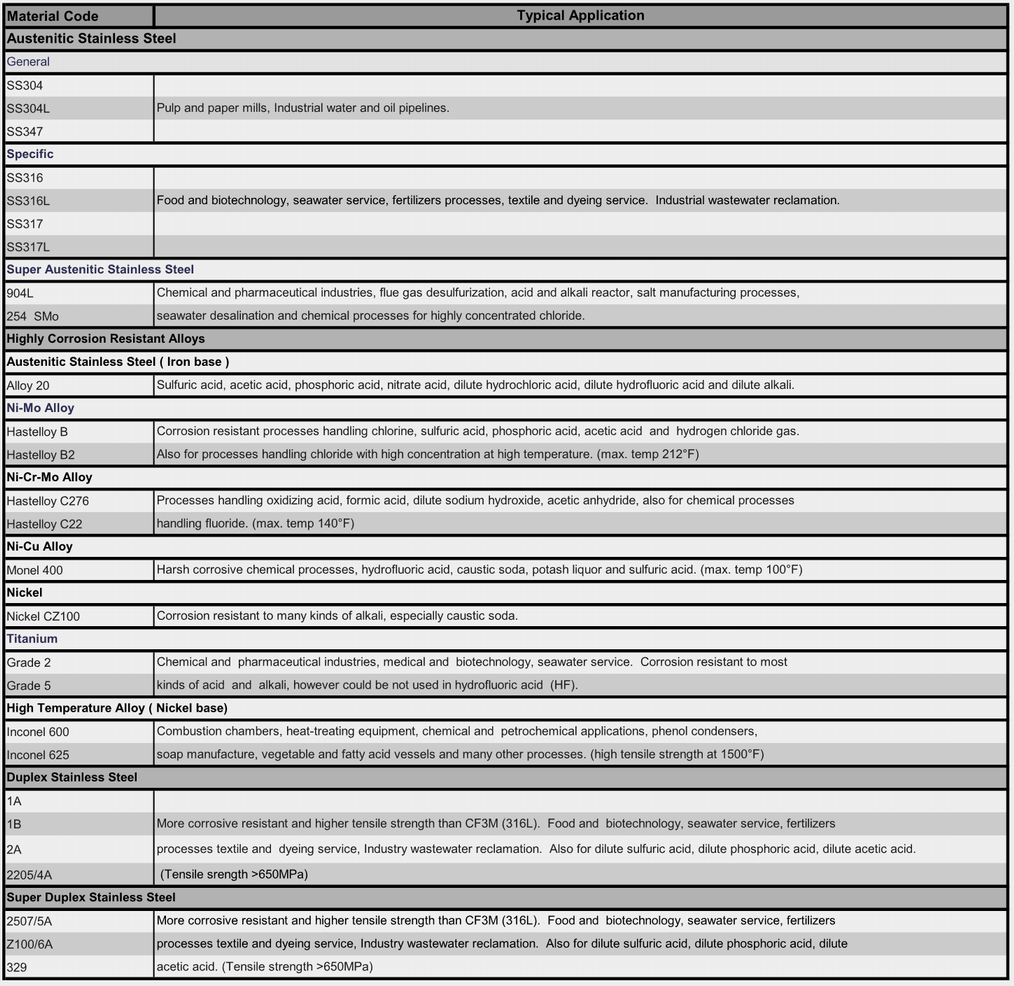

AMISCO不同材质的球阀的典型应用:
标准交货时间:35-45天
其他选项或替代材料可能会导致更长的交货时间。
