一、概述

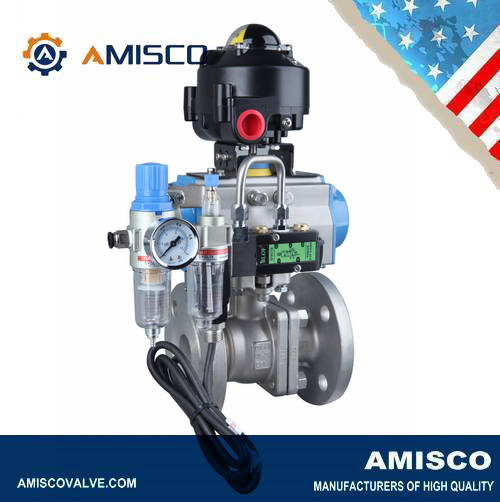

气动球阀是球阀配上气动执行器，气动执行器的执行速度相对较快。气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制，在很大程度上节约了人力资源以及时间和安全性。
二、气动球阀配件介绍
1 球阀
视频中为三片式球阀：左边一片、中间一片球心、右边一片。连接口是螺纹，而连接方式可以根据管道管径和螺纹来定制不同的连接方式。此不锈钢球阀可用于的管道介质为水、液体、汽体、油类及一般腐蚀性介质。
2 手轮机构
手轮机构在气动阀门断气断电的情况下可进行手动控制，维持生产正常进行。
手轮盘显示有OPEN和SHUT的方向。手轮有两个功能切换：手动和自动控制。手动时，逆开顺关，转动手动盘，连接轴也跟着转动。拉杆向上拉动，切换杆放下，手动则转为自动控制，此时转动手轮，连接轴保持不动只能通过气动控制。拉杆向上拉动，切换杆向上，手动则转为手动控制，此时转动手轮，就能直接控制阀门的开与关。
3 电磁阀
电磁阀用于气动启闭的电控操作，功率小。有两种连接方式：板接式和管接式。管接式背面有两个连接孔可以与气动执行器上的进气孔直接相连；电磁阀底端有三个孔，中间是进气孔，两端是排气孔。板接式电磁阀工作是通过切换气源进气口，实现阀门开启关闭作用。它顶部有两个连接孔与气动执行器上的进气孔需要开气管连接，根据现场要求，可以安装任意位置。
4 限位开关
限位开关内部结构有2个凸轮、2个微动开关、1个接线端和1个连接轴。凸轮与微动开关闭合，连接PLC可以使PLC形成一个电回路，PLC回路灯亮；凸轮与微动开关断开，连接PLC可以使PLC形成一个断路，PLC回路灭，以此来实现阀门远程位置的反馈。下端连接轴与气动执行器顶部连接轴相连。根据气动执行器开关实现90度开位与关位。
5 气动执行器
气动执行器是气动阀门的动力部件。气动执行器上两个连接孔，分别对应开位与关位。由气源推动活塞活动，使气动执行器实现90度转换，达到阀门开关作用。气动执行器顶部与限位开关连接，通过连接轴的转动，使限位开关与气动执行器保持开关位置同步。气动执行器底部与阀门或手轮机构连接，使其保持开关位置同步一致。
三、气动球阀安装
1 限位开关与执行器进行连接
限位开关连接轴下方是凸位，执行器上方是凹面，将两者卡起来，并用安装螺丝固定。
2 连接手轮机构
执行器下方有一个内八方，手轮机构上方是一个外四方，将两者连接，安装螺丝固定并拧紧。
注意：
气动执行器与手轮机构必须保持同一个位置，如同关或同开，若方向不一致则无法进行正常工作，导致阀门无法正常开关。
3 连接电磁阀
电磁阀的背面有两个出气孔接口与气缸一侧的两个进气孔对应，安装后用螺丝固定。
注意：
电磁阀连接孔里的密封圈不能掉，掉了会使电磁阀与气缸部分无法密封，从而出现严重的漏气现象。两个连接孔连接，有正反方向，如果安装方向反装，会导致阀门反作用。
4 连接球阀
球阀的四方轴与执行器或者手动结构的内八方相连。内八方尺寸是14，四方轴尺寸是11，安装时要给四方轴套上一个11转14的转接套，再与手轮连接，连接后用安装螺丝固定并拧紧。
注意：
球阀与执行器或者手动结构连接必须保持同一个位置，如同关或同开，若方向不一致则无法进行正常工作，导致阀门无法正常开关。
以上所有安装都是根据ISO5211标准来操作的
四、气动球阀开关检测
1 接通气源
手动机构打开至自动状态（手动机构的切换杆放下，手动则为自动控制）
2 接通电源
限位开关最上方指示黄色则为打开，球心也为打开状态。
3 断开电源
限位开关最上方指示红色则为关闭，球心也为关闭状态。
以上操作说明此气动球阀可以正常工作。
