球阀有很多种结构，但基本是大同小异，都是启闭件为圆形的球芯，主要由阀座、球体、密封圈、阀杆及其它驱动装置等组成，通过阀杆转动90度从而实现阀门的开与关，在管道上用于关断、分配、调节流量大小以及改变介质流向。阀座根据工况的不同使用不同的阀座密封形式。O型球阀的阀体内部安装有中间通孔的球体，球体上开有一个直径与管道直径相等的通孔，球体可在密封座中旋转。在管路方向两侧各有一个环状的弹性体来实现密封。V型球阀球热带有V型结构，阀状是1/4球壳，开有V型缺口，流通能力大，可调范围大、具有剪切力，能关闭严密等特点，特别适用于流体物质带纤维状的工况。
一、O型球阀

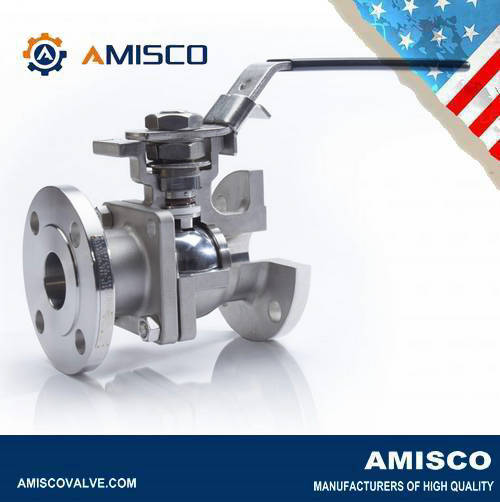

图1 AMISCO O型球阀
1、O型球阀结构
O型球阀属干球阀中的一小类，是一种以直角式回转的开关、调节型球阀，外形式分为(浮动式、固定式)结构上分为(两段式、三段式)。O型球阀内部其部件为圆形球体，中间通孔为O型直通，所以也称之为O型球阀。它的特点就在干球心中间的O型直通，与球体外圆形成弧形，具有良好的剪切力度，和自洁性能。O型球阀材质上分为(铸钢、不锈钢)。连接上也分(对夹式O型球阀、法兰式O型球阀)，驱动上也分(手动O型球阀、电动O型球阀、气动O型球阀)。O型球阀适用于轻微颗粒、低度粘稠液体、以及油品气体上工况上。O型球阀工作原理是利用阀体顶部的(手轮、电动、气动)驱动机构，以角行程操作方式驱动阀杆带动内部O型直通圆球心的旋转来完成阀门的开关、调节。O型球阀采用浮动或固定式设计，相对运动部位均采用摩擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
2、O型球阀优点:
2.1.O型球阀流体阻力小
球阀一般有通径、缩径两种结构，无论哪种结构，球阀的流阻系数都，较小。常规球阀为直通式，又称全流量型球伐，通道直径等于管道内径，阻力损失只有同等长度管道的磨擦阻力。在所有阀门中，这种球阀的流体阻力最小。减少管路系统的阻力有两个途径:一是降低流体流速，办法是增大管径和阀门通径，这将会大大增加管路系统的成本，二是减小阀门的局部阻力，球阀就是最佳选择。
2.2、O型球阀开关迅速
O型球阀只需转动90度就完成了全开或全关，因此能快速实现开闭。
2.3、O型球阀密封性能好
绝大数的O型球阀阀座都采用聚四乙烯(PTFE)等弹性材料制造，通常称为软密封球阀。软密封球阀具有较好的密封性能，并对阀门密封表面的粗糙度和加工精度要求也不会很高。
2.4、O型球阀寿命长
由于聚四氟乙烯(PTFE或F4)有良好的自润滑性，与球体的磨擦系数小。由于改进加工工艺降低了球体粗糙度，从而大大提高了球阀的使用寿命。
2.5、O型球阀可靠性高
球体与阀座一对密封副不会发生擦伤，急剧摩损等故障:
阀杆改为内装式后，消除了阀杆在流体压力作用下可能因填料压盖松开飞出的事故隐患;采用防静电、耐火结构的球阀，可用于输送石油、天然气、煤气的管线。
O型球阀阀芯(球体)为球形，从结构上看，密封时球体阀座嵌在阀体侧阀座上。相对运动部位均采用摩擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。一般作二位调节用，流量特性为快开。
O型球阀全开时，两侧畅通为无阻碍阀，形成直管通道，双向密封，具有“自洁”性能最佳的特点，适用于特别不干净、含纤维介质的两位切断场合。球芯在阀门开启和关闭的过程中始终与阀门产生擦，同时，阀芯和阀座之间的密封是通过阀座压向球芯的预紧密封力实现的，但由于软密封阀座其优异的机械和物理性能，使得其密封性尤佳。
二、V型球阀

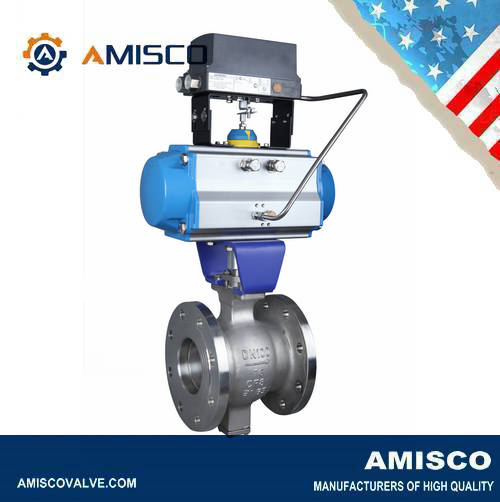

图2 AMISCO V型球阀
1、V型球阀结构
V型球阀属于球阀中的一小类，是一种以直角式回转的开关、调节型球阀。V型球阀结构形式上为固定一体式侧装。V型球阀内部启闭件为V型半球状，V型球阀的特点就在于它的内部球心的独特呈“V”型的开口设计，正也是因为这样的设计使得V型球阀有了较强的射切力度，和自洁性能。V型球成材质上分为(铸钢、不锈钢)。连接上也分(对夹式V型球阀、法兰式V型球阀)，驱动上也分(手动V型球阀、电动V型球阀、气动V型球阀)。V型球阀主要用干颗粒介质、粘稠液体、以及纸浆糖浆等工况上。
2、V型球阀工作原理
V型球阀是利用阀体顶部的(手轮、电动、气动)驱动机构，以角行程操作方式驱动阀杆带动内部V型半球状球心的旋转来完成阀门的开关、调节。V型球阀球芯带有V型结构，阀芯是1/4球壳，开有V型缺口，流通能力大，可调范围大、具有剪切力，能关闭严密等特点，特别适用于流体物质带纤维状的工况。一般情况下V型球阀都是单密封球阀。不适合用来双向使用。V型状边缘，切断杂质。在球体转动过程中，球体V型加口与阀座相切，从而切断流体中的纤维和固态物质，而一般的球阀则不具备。这一功能，故易导致关闭时纤维杂质卡住，给维修和维护带来极大的不便。而V型球阀其阀就是不会被纤维卡住的。此外，由于采用了法兰连接形式，因而其拆装简便，无需特殊工具，维修维护也简单易行。当阀体关闭时。V型缺口与阀座之间产生契形型刀作用并既具有自洁功能又可防止球芯卡死，阀体、阀盖及阀座分别采用金属点对点结构，另外使用了摩擦系数较小的阀杆弹簧，因此，操作扭矩小，很稳定。
3、V型球阀的特点
V型球代是一种直角回转结构，可实现流量调节作用，可根据V型球体的V型角度，实现不同程度的比例，V型球代一般与阀门执行器及定位器配套使生，V口实现比例调节，V型代芯最适用于各种调节场合，具有额定流量系数大，口调比大，密封效果好，调节性能变敏，体积小，可竖卧安装。适用于控制气体、蒸汽、液体等介质。V型球代为直角型回转结构，由V型阀体、气动执行机构、定位器及其他附件组成;有一个近似等百比的固有流量特性:采用双轴承结构，启动相矩小，具有极好的灵敏度和感应速度，超强的剪切能力。
