电磁阀作为最常见的外部驱动单元，被广泛应用在工业中，那么电磁阀是什么原理?有哪些分类?
电磁阀是由电磁线圈和磁芯组成，是包含一个或几个孔的阀体。当线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断，以达到改变流体方向的目的。
电磁阀的电磁部件由固定铁芯、动铁芯、线圈等部件组成;阀体部分由滑阀芯、滑阀套、弹簧底座等组成。电磁线圈被直接安装在阀体上，阀体被封闭在密封管中，构成一个简洁、紧凑的组合。
“几位”就是看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。
“几通”代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。
几通:若按阀的切换通口(包括输入口、输出口、排气口)的数目来分类,有两通阀、三通阀、四通阀、五通阀等。

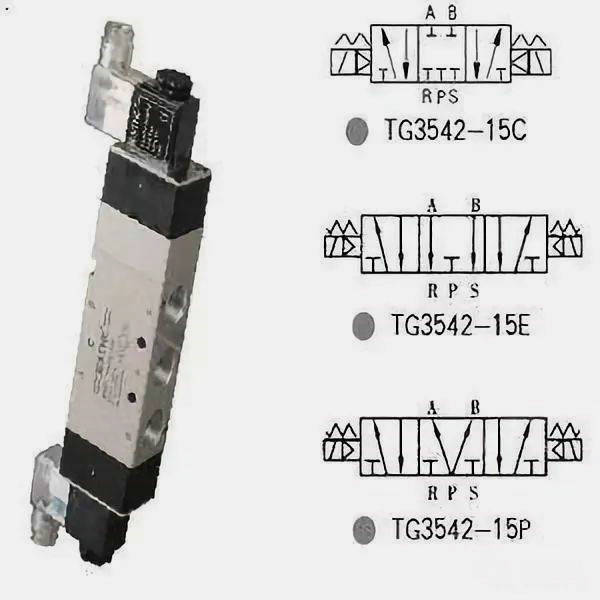

几位:阀芯的工作位置简称“位”,阀芯有几个工作(切换)位置就成为几位阀.阀芯具有三个工作位置的阀成为三位阀.当阀芯处于中间位置时,各通口呈关闭状态则称中间封闭式,各输出口全与排气口接通则为中间泄压式,若输出口都与输入口接通则称为中间加压式。
电磁阀的“通”和“位”“通”和“位”是气动换向电磁阀的重要概念.不同的“通”和“位”构成了不同类型的气动换向电磁阀.通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。
所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气咱相连的接口,不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通。
图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；
(2)方框内的箭头表示气路处于接通状态，但箭头方向不一定表示气体流动的实际方向；
(3)方框内符号“┻”或“┳”表示该通路不通；
(4)方框外部连接的接口数有几个，就表示几“通”。
二、“通”和“位”是气动换向电磁阀的重要概念。
不同的“通”和“位”构成了不同类型的气动换向电磁阀。通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气路相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或 T 线）有几个就是几位。而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有 T 线相交的点），就是几通。
图形符号的含义一般如下：
(1)用方框表示阀的工作位置，有几个方框就表示有几“位”；
(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；
(3)方框内符号“┻”或“┳”表示该通路不通；
(4)方框外部连接的接口数有几个，就表示几“通”；
(5)一般，阀与系统供油路或气连接的进油口/进气口用字母 p 表示；阀与系统回油路/气路连通的回油/回气口用 t(有时用 o)表示；而阀与执行元件连接的油口/气口用 a、b 等表示。有时在图形符号上用 l表示
(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到纵力时所处的位置。图形符号中的中位是三位阀的常态位。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图示，油路/气路一般连接在换向阀的常态位上。
下图是三位四通的图形符号：
三、电磁阀的工作原理

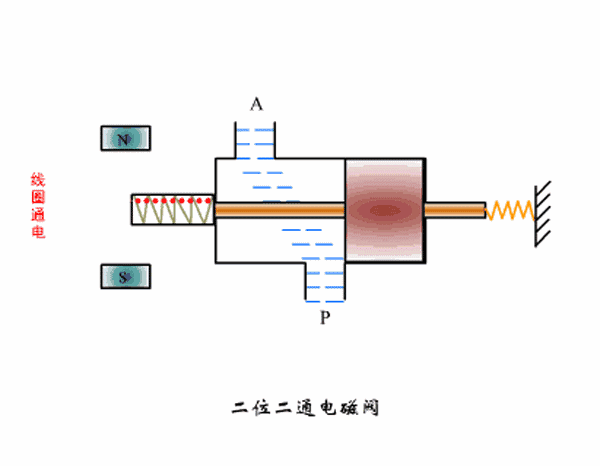

1、通常二位二通电磁阀包含一个线圈， PLC或者其他系统的一个输出点控制该线圈，即通电时打开或关闭，断电时没有动作，这种电磁阀在控制上只有一种运动，另一种运动需要机械条件配合，所以二位二通电磁阀多常见于安全阀系
统。

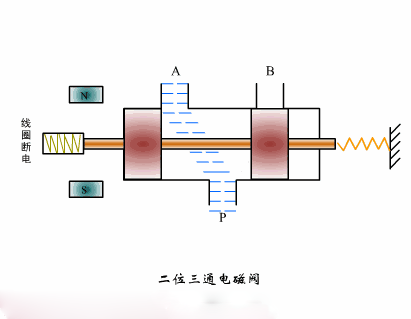

2、二位三通电磁阀也包含一个线圈，PLC或者其他系统的一个输出点控制这个线圈，即通电时打开或关闭，断电时动作相反；这种电磁阀适用于动作简单、反复运动的机械结构中，比如说单线圈控制的气缸等。

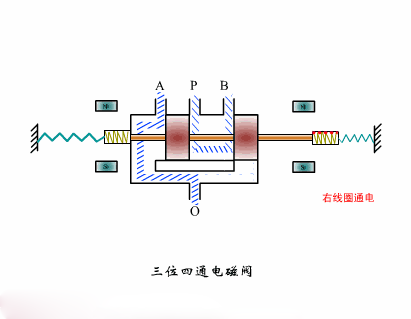

3、三位四通电磁阀包含两个线圈，PLC或者其他系统的两个输出点控制两个线圈，即一个线圈通电时打开或关闭，另一个线圈通电时动作正好相反，没有电磁阀输出则保持原态，两个线圈不可以同时通电；这种电磁阀适用于行程较大的机械结构中且需要位置传感器配合使用。
工厂中最常见的电磁阀为以上几种，除此之外还有一些特殊的电磁阀，比如说四通阀五通阀等等，它们都有各自的用途，但举一反三，学会原理后融会贯通就可以正确的使用它们。
总结；阀芯会有几个位置就是几位阀；阀体上有几个出口就是几通阀，这样理解起来会很方便。
