选择阀门电动执行器的六个正确依据
发布时间:2023/7/12



01 操作力矩
操作力矩是选择阀门电动装置的主要的参数。电动装置的输出力矩应为阀门操作最大力矩的1.2~1.5倍。

02 操作推力
阀门电动装置的主机结构有两种,一种是不配置推力盘的,此时直接输出力矩;另一种是配置有推力盘的,此时输出力矩通过推力盘中的阀杆螺母转换为输出推力。

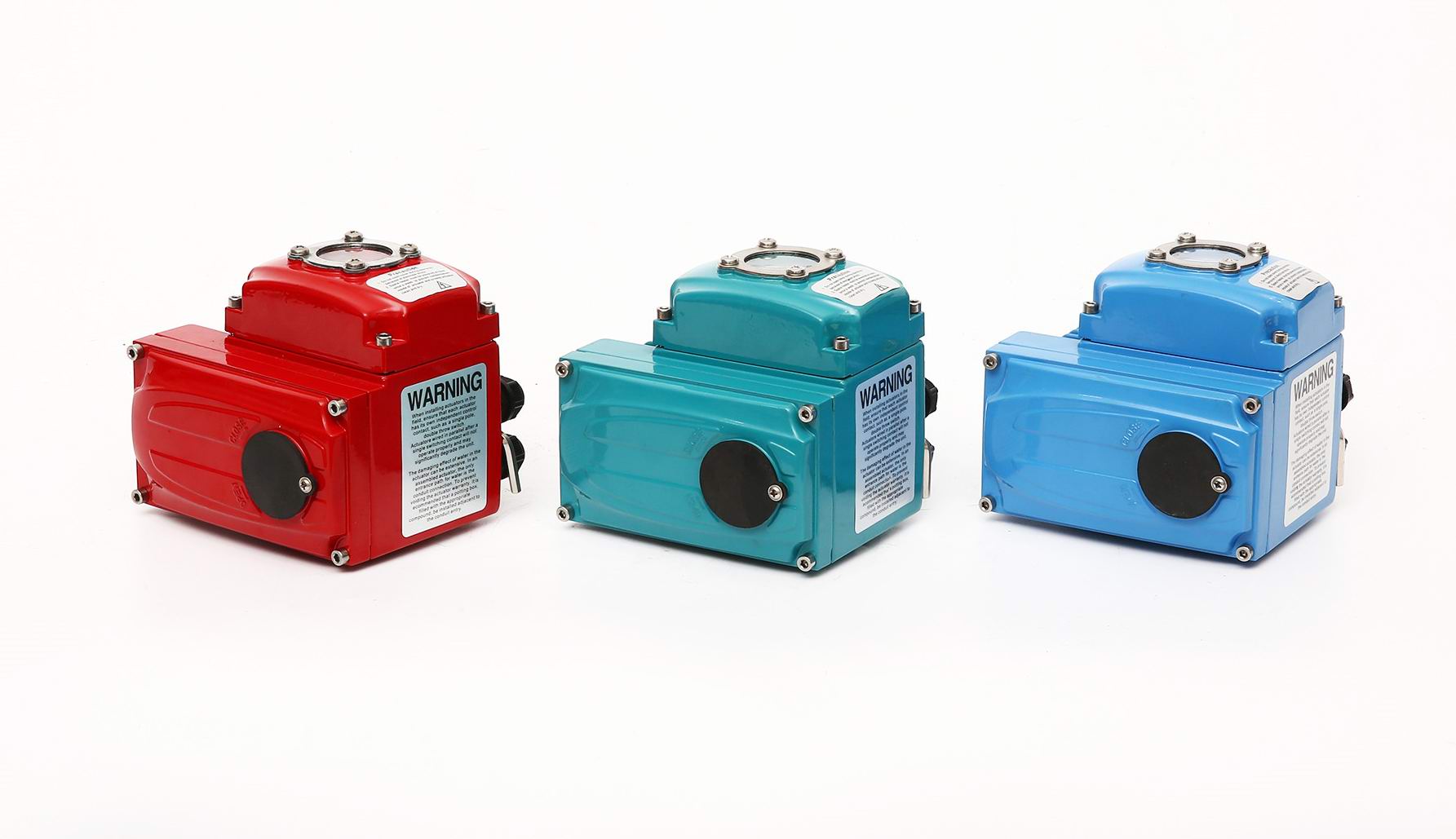

图1 AMISCO精小型电动执行器

03 输出轴转动圈数
阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关,按M=H/ZS计算(式中:M为电动装置应满足的总转动圈数;H为阀门的开启高度,S为阀杆传动螺纹的螺距,Z为阀杆螺纹头数。)

04 阀杆直径
对于多回转类的明杆阀门来说,如果电动装置允许通过的最大阀杆直径不能通过所配阀门的阀杆,便不能组装成电动阀门。因此,电动装置空心输出轴的内径须大于明杆阀门的阀杆外径。对于部分回转阀门以及多回转阀门中的暗杆阀门,虽不用考虑阀杆直径的通过问题,但在选配时亦应考虑阀杆直径与键槽的尺寸,使组装后能正常工作。

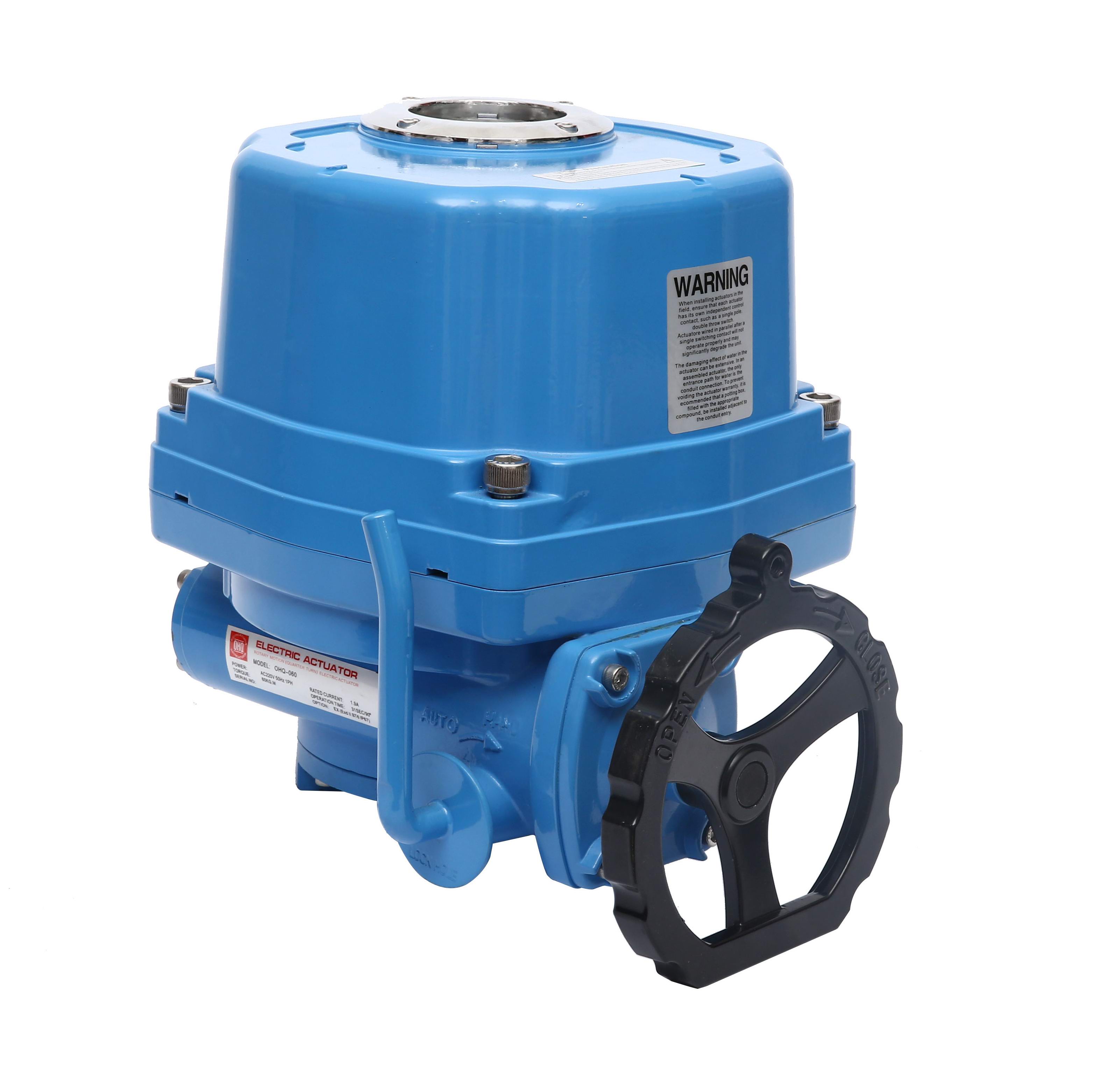

图2 AMISCO防爆型电动执行器

05 输出转速
阀门的启、闭速度快,易产生水击现象。因此,应根据不同的使用条件,选择恰当的启、闭速度。

06 安装、连接方式
电动装置的安装方式有垂直安装、水平安装、落地安装。连接方式有推力盘、阀杆通过(明杆多回转阀门)、暗杆多回转、无推力盘和阀杆不通过。部分回转电动装置的用途很广,是实现阀门程控、自控和遥控不能少的设备,其主要用在闭路阀门上。但不能忽视阀门电动装置的个别要求须能够限定转矩或轴向力。通常阀门电动装置采用限制转矩的连轴器。
