如何选择合适的电磁阀
发布时间:2022/8/6



选择合适电磁阀

电磁阀是一种液压管路的电磁装置,通过使用电流产生磁场,从而驱动螺线管,控制阀中流体的流动。
电磁阀不能与电控阀混淆。电控阀具有可与阀体分离的电致动系统。另一方面,电磁阀是由一个单元构成的,并且不能将操作系统与电磁阀体分离。电磁阀通常比普通阀更为紧凑。
如何选择电磁阀

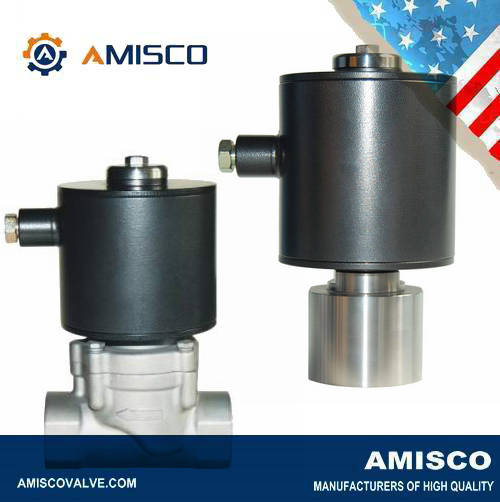

                          图1 AMISCO阿米斯科电磁阀

选择电磁阀时,您需要知道它将用于哪种介质。 一般情况下,电磁阀的工作介质不含固体颗粒,如水、油、石油产品、蒸汽、压缩空气或传热流体。 这个重要的信息可以定义您的电磁阀所用的材料。 大多数电磁阀由黄铜(水、燃料、气体或惰性气体的理想材料)、不锈钢(腐蚀性液体或气体、食品液体)或塑料(主要用于食品和化学部门)制成。
为了避免由于任何固体颗粒(也称为杂质)的存在而导致故障的风险,我们建议您在电磁阀之前使用上游过滤器。
电磁阀可以是双向的,也可以有多个端口。 它们通常由两个数字定义,一个代表通道数,另一个代表位置数。 例如,3/2电磁阀表示一个3通2位阀。
大多数电磁阀基于开或关(打开或关闭)操作,而有些电磁阀设计成与电流或电压成比例。
根据您的应用,也为了优化电磁阀的供电时间, 您可以选择 常闭(NC)电磁阀和常开(NO)电磁阀:
常闭电磁阀在通电时打开。
常开电磁阀在通电时关闭。
如有必要,您也可以选择一个 双稳态电磁阀 ,其阀瓣即使在断电时也保持在原位。 这种电磁阀的主要优点是几乎不消耗能量。
电磁阀通常对湿气敏感。 必须检查外部条件,以便为预期环境选择具有足够防护等级(IP)的电磁阀。 您也可以选择较低的保护等级,并在湿度更低的区域远程安装电磁阀。
电磁阀也由公称直径(DN)定义,因为它们直接集成到管路中。 连接件和管道直径具体取决于所使用的国家的标准或地理区域以及所使用的流体介质。
电磁阀也可能受到其他标准的约束,例如安装在ATEX区域(易爆环境)的控制设备,特别是能源行业。

选择直动式电磁阀还是先导式电磁阀


                   图2 AMISCO先导式电磁阀

先导式电磁阀利用上游和下游介质之间的压差来开启和关闭。 因此只能在一个方向上使用。 在这种情况下,线圈是用来发出开或关信号的,它不需要很大的电力。 另一方面,这种类型的电磁阀用于高流量应用,以确保电磁阀进口和出口之间的压差足以使其工作。
直动式电磁阀不需要压力差即可工作,因为线圈直接作用在隔膜或阀上,但是它可能需要大量的电能。 这种类型的电磁阀用于低流量,压力范围从0巴到回路的最大承受压力不等。

什么时候应该使用电磁阀

如果需要控制液体或气体的流量,无论是自动控制还是开/关,都需要一个电磁阀。 换句话说,您可以使用电磁阀来打开或关闭回路,计量产品,混合气体或液体等。
应用范围多种多样,从标准工艺阀门的控制到特定阀门的控制,如超压保护系统和紧急截止阀,以及在应用中的流体控制,如消防系统阀门。 与传统阀门相比,电磁阀的一个优点是,它们的响应时间极快。 因此,可以在以下应用中找到它们:
–在压缩机中:在起动阶段,电磁阀用于排放气体,以降低发动机上的扭矩。
–在农业方面:在灌溉系统中,电磁阀的低响应时间节省了大量的水。
–在某些特定情况下,例如工业压力机,电磁阀的故障可能会给操作人员带来事故风险,可以使用双体阀。 这些通常是3/2通电磁阀,配有双阀系统,可以补偿其中一个可能出现的故障。
如何计算电磁阀的尺寸

要确定电磁阀的最佳尺寸,您需要知道流量吗从而确定流量系数(kv)。 流量系数是一个理论值,表示在室温下,在1巴的压力下流过电磁阀1分钟的水量。 可以用升每分钟(l/min)或立方米每小时(m3/h)表示。
您还需要知道入口压力和出口压力,这将使您能够确定电磁阀的压降。 对于先导式电磁阀,压降必须至少等于系统正常运行所需的最小压差。
然后,您将需要知道入口和出口管道的直径(以英寸或毫米为单位)和连接类型(螺纹或法兰安装)。
电磁阀端口数量(2、3、4或5)的选择取决于它的用途。
双向电磁阀主要用于直接向电路供电,例如向油箱加油。
三通电磁阀主要用于调节电路。 三通电磁阀一般采用两个进口管路和一个出口管路,以确保两种流体在恒定流量下混合。 它们还可与一个入口管和两个出口管一起使用,通过将流体分流到第二个出口来调节其中一个出口处的流量。
四通电磁阀配有两个输入和两个输出,例如,用于热泵的反向循环。
最后,您必须注意电磁阀的额定电压。
请注意,某些 气动换向阀或液压换向阀可能与电磁阀相似,但其工作原理不同。 它们主要出现在气动或液压回路上以控制执行器。
主要特征:
流量
压力
直径
操控类型
通道数量
