电磁阀是用电磁控制的工业设备，在工业控制系统中调整介质的方向、流量、速度等作用。针对电磁阀的特点，电磁阀有哪些分类呢？它们的工作原理又是什么样的呢？

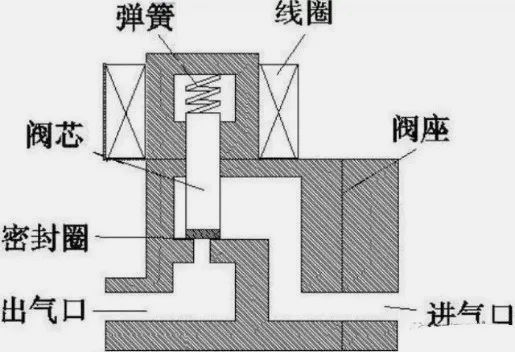

一、电磁阀结构原理

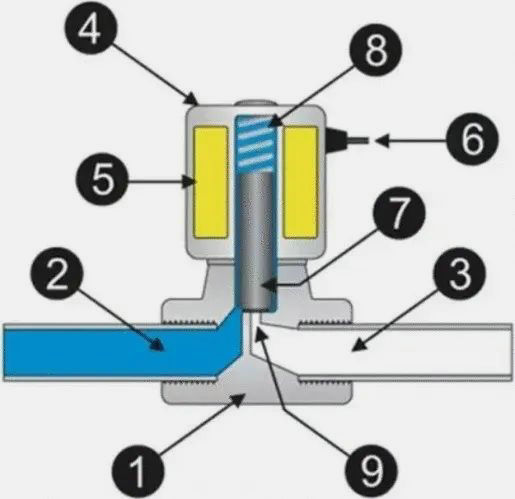

（1.阀体 2.进气口3.出气口4.导线5.柱塞）
通过以上图片可以发现电磁阀的工作原理并不复杂。常闭式电磁阀未通电时，阀杆在弹簧的作用下，将阀体的通道堵住，电磁阀处于关闭状态（常开式电磁阀则处于打开状态）。当线圈接通电源时，线圈产生磁力，阀芯克服弹簧力向上提起，阀内通道打开，电磁阀处于打开状态（常开式电磁阀则处于关闭状态）。
二、电磁阀的分类
电磁阀原理上可分为三大类：直动式、分步直动式、先导式。
下面我们将从简介、原理、特点三方面分别介绍。

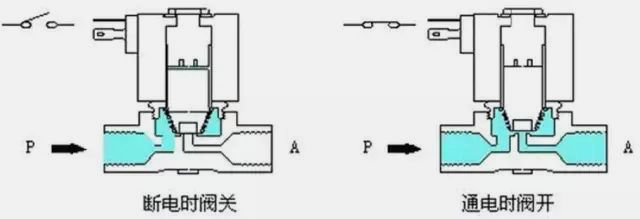

1.直动式电磁阀
简介：
直动式电磁阀还可分为常闭型和常开型二种。常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通（常开型正好相反）。直动式电磁阀结构简单，动作可靠，在零压差和微真空下正常工作。
原理：
常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。（常开型与此相反）
特点：
在真空、负压、零压时能正常工作，但通径一般不超过25mm。

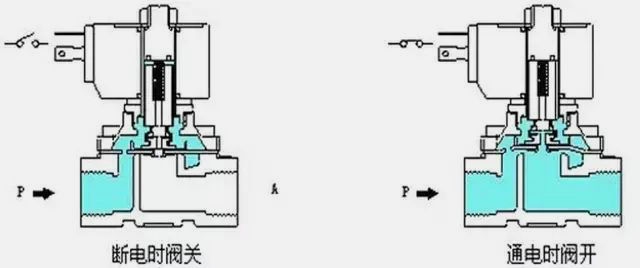

2.分步直动式电磁阀
简介：
分步直动式电磁阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。结构合理，动作可靠，在零压差时工作也可靠。
原理：
它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：
在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。

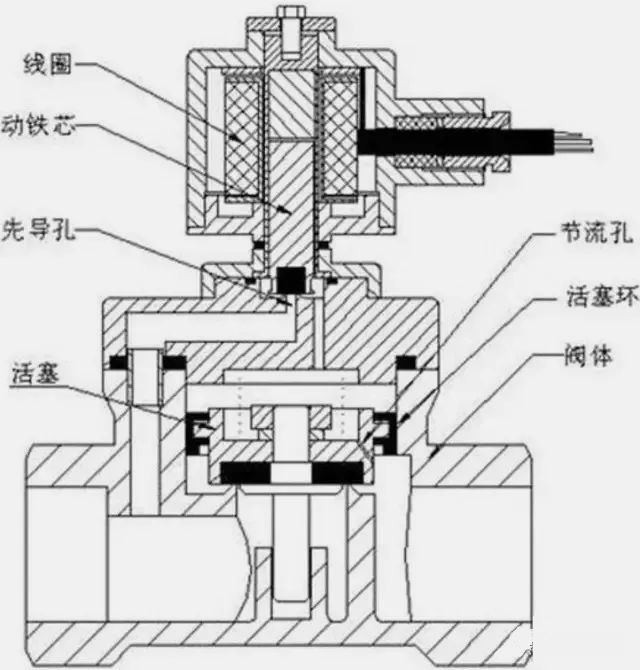

3.间接先导式电磁阀
简介：
间接先导式电磁阀由先导阀和主阀芯联系着形成通道组合而成；常闭型在未通电时，呈关闭状态。当线圈通电时，产生的磁力使动铁芯和静铁芯吸合，导阀口打开，介质流向出口，此时主阀芯上腔压力减少，低于进口侧的压力，形成压差克服弹簧阻力而随之向上运动，达到开启主阀口的目的，介质流通。当线圈断电时，磁力消失，动铁芯在弹簧力作用下复位关闭先导口，此时介质从平衡孔流入，主阀芯上腔压力增大，并在弹簧力的作用下向下运动，关闭主阀口。常开式原理正好相反。
原理：
通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。
特点：
体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。
