进口三片式法兰球阀

to 1000Psi

1/4″ ~ 12″

AMISCO进口三片式法兰球阀为3片式的设计形式，方便用户更灵活的选择连接端、阀座材质。中间可以打开的三片式阀体使得管道内或管道外的维修较为方便。标准阀体为CF8不锈钢铸造。所有阀体上都铸印的编号，方便追溯。

作为互换性阀门的一个品种，此系列球阀的阀体、阀杆、阀杆填料、手柄以及安装平台上转配零件的设计在不同尺寸、不同系列之间具有更广泛的互换性。该设计可减少备品备件库存，并降低维修费用。

该阀提供回转和低扭矩操作。配有可调节阀杆填料，不锈钢的安全触发锁紧手柄及行程限位，手柄的移动角度限制在90度。AMISCO的重载，高质量阀杆采用内部进入，防脱出阀杆确保安全。

与AMISCO的其他三片式球阀一样，三片式法兰球阀有整体铸造的顶部法兰设计方便安装执行机构。安全装载提供正向连接，在高循环或连续负荷应用中，除去了执行机构多余的转动。在阀门处于全压力下，执行器和其他附件能简便安装和拆卸。

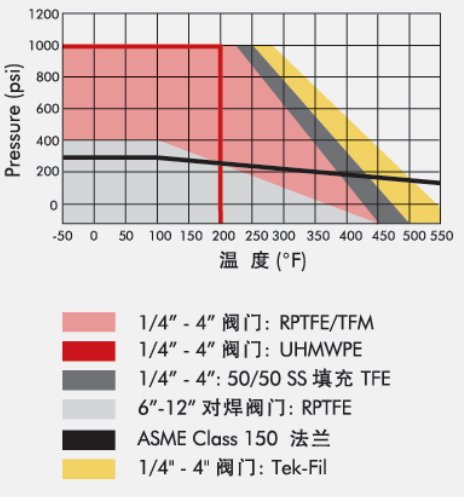

压力等级：

1/4”-2”（6mm-50mm）：1000psi WOG

2-1/2”-4”(65mm-100mm)：800psi WOG

温度范围：

-46℃~232℃

端部连接：

螺纹连接

承插焊连接

法兰连接

球体材料：

CF8/CF8M/CF3/CF3M

AMISCO三片式法兰球阀的设计特点：

3片式阀体设计

独特的阀体设计有很多优点：安装灵活性强、在线、离线维修方便，显著缩短维护阀门和管道系统需要的停产时间。维修时，执行器和连接组件不需要从阀体拆下。重新安装阀门和执行机构组件很容易，无需进行调整。

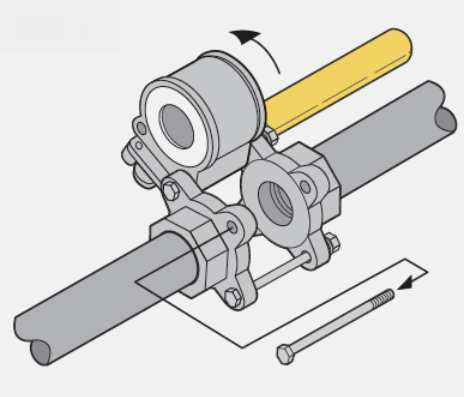

在线维修

现场维修中，抽去穿过阀体两个铰链的一个螺栓，就能松开另一个螺栓，阀体就能向左或向右转出，所有阀体组件均可在线维修而不影响管道系统。

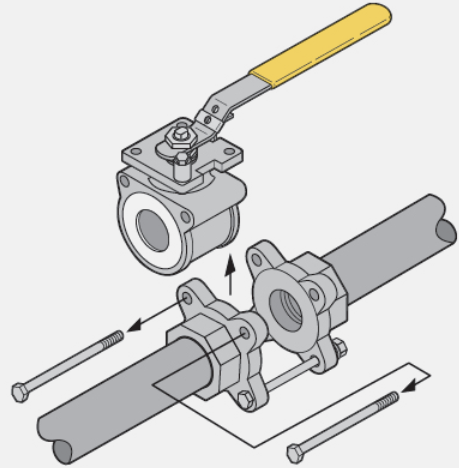

离线维修

抽出两个穿过阀体铰链的螺栓，松开下面的另两个螺栓并留在原位，然后从管道中取出阀体，剩下的两个螺栓不动，使得管道位置不变和原来一致。阀门即可取出维修或更换。

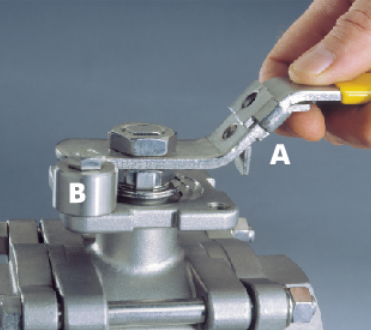

手柄(A)

阀门设有保险扳扣可以防止球体位置误移动，操作可由单手方便完成。扳扣可将手柄固定在开或关的位置上。如无需使用扳扣，可用小销钉将其固定在手柄上。阀门可用挂锁固定手柄位置，防止误移位。

限位装置（B）

手柄旋转位置限定90°，防止球体转动过度。

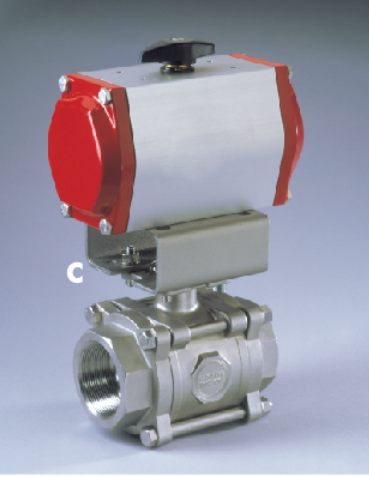

安装平台（C）

整体铸造的顶部安装平台确保执行器的安装，消除执行器长期持续运行时产生松动，在管道承压状况下可方便安全地拆卸执行器。安装平台设计符合ISO 5211标准。

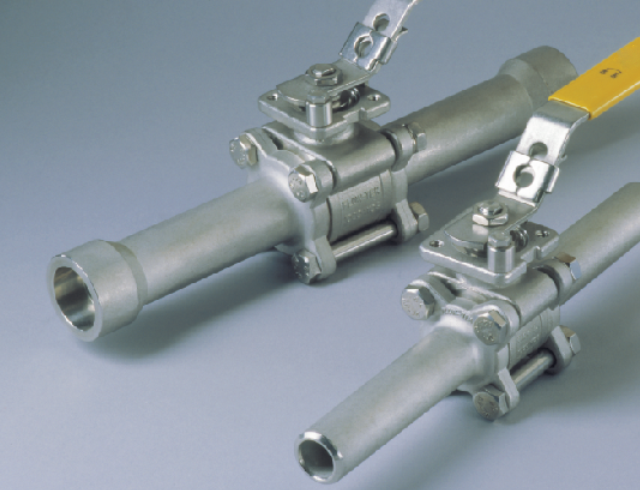

三片式延长端盖焊接系列

承插焊和对焊

AMISCO将3片式阀门做成有延长端的连接形式，方便用户将阀门焊接在管道系统中，而不会损坏阀座和密封填料。安装时节省安装时间和管道材料。另外，此系列可降低客户对产品的责任。阀门在工厂装配，测试后，客户直接安装而不用重新拆卸阀门或执行机构，还可防止客户在拆装中使扭矩过大或错误的安装阀门零件。

AMISCO进口三片式法兰球阀的详细信息：

螺纹式、承插焊式、对焊式

1/4”-4”—1000psi WOG

6”-12”—400psi WOG

法兰式：ASME B16.34 Class 150

蒸汽等级：150 WSP

真空等级：29.9英寸.汞柱

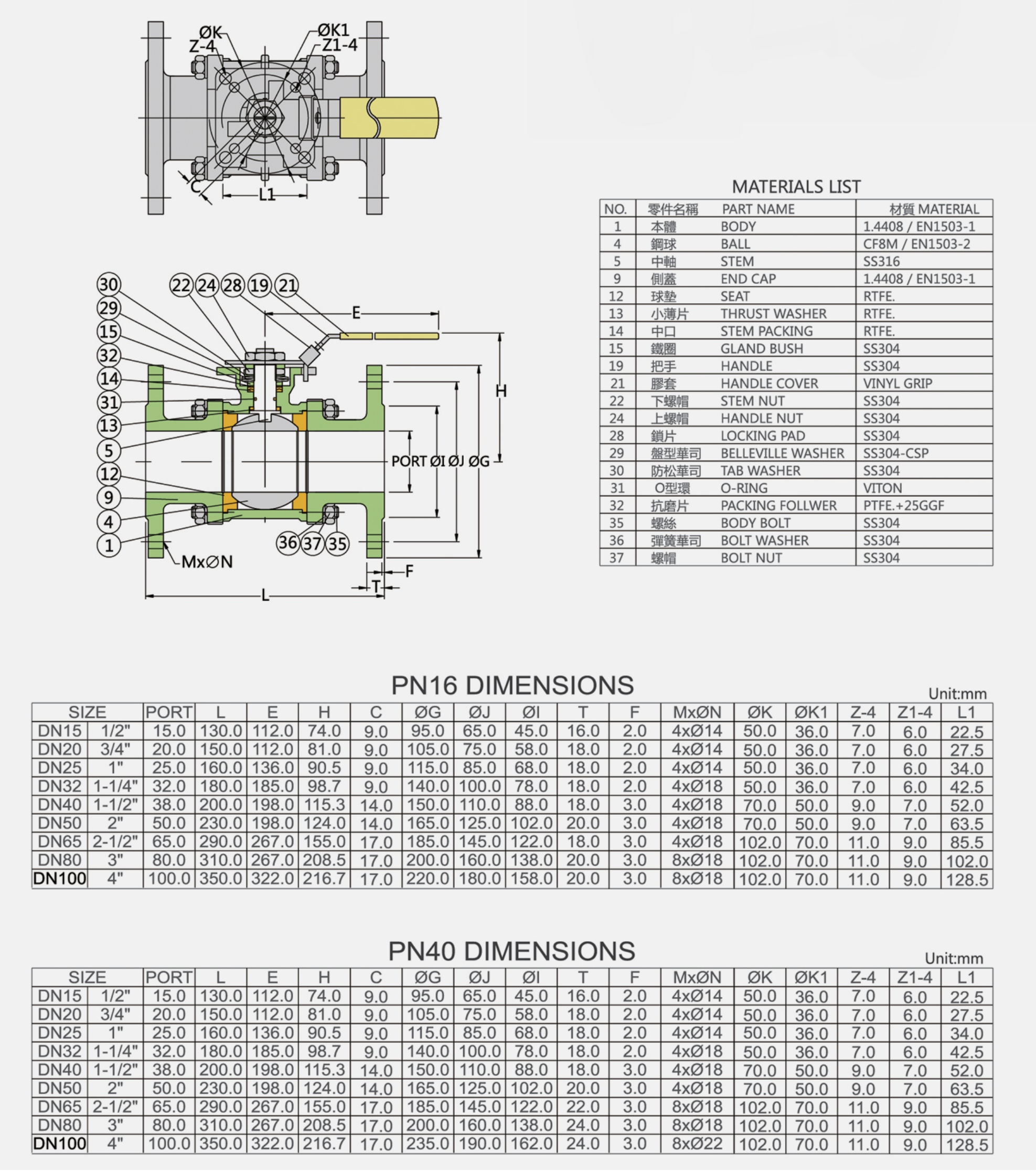

AMISCO三片式法兰球阀零部件材质与外形尺寸：

标准交货时间：25-30天

其他选项或替代材料可能会导致更长的交货时间。
