进口夹套式保温球阀
CLASS 150
3/4″ ~ 8″
AMISCO进口夹套保温球阀采用整体式夹套结构设计,是在球阀的基础上焊装金属夹套,用于注入蒸汽或其它保温/保冷介质。AMISCO夹套保温球阀的通径与管径一致,能有效降低管路中介质的热量损失,特别适用于输送常温下会凝固的高粘度介质,如石油、沥青等。
产品设计特点:
整体式阀体
AMISCO进口夹套保温球阀结构紧凑,阀体为整体铸造式。整体式球阀可以提供结构强度,同时将泄漏的可能性降到最低。浮动式球体,具有降低操作扭矩,延长使用寿命的特点。该类结实耐用、经济型一级整体式的球阀是工业应用的理想选择。
阀杆密封
该球阀具有活动加载,可自动调节初级和二级密封的特点。利用蝶形垫片,阀杆密封可自动调节由于温度和日常磨损带来的变化。该球阀利用一个独立的填料密封压盖,方便调节而无需取下安装的紧固件或执行机构。填料密封压盖可将填料均匀地分布在密封管内。
初级密封是止推轴承和止推垫片组成。可调式阀杆密封在阀杆和阀体之间形成一个二级密封。标准的阀杆密封填料由材质为RPTFE的V型环组成,而防火型阀门使用标准的石墨阀杆密封填料。
球体
AMISCO夹套保温球阀的球体加工精确,经过精密抛光处理可达到气泡关闭密封和减少操作扭矩。处于多重安全考虑,在每个阀体的阀杆槽内在开一孔,以平衡阀门打开时,阀门内部和管道流动介质之间的压力。
阀体
阀体为熔模铸造,经固溶退火及正火处理以提高质量和增加强度。所有阀门铸件都标有铸造厂炉号供追溯。
阀座
阀座设计能确保双向气泡密封,并且操作扭矩低。
所有弹性阀座外径上都有泄压槽,来降低经过入口端的流体压力,同时具有良好的预加负荷来确保低压密封和真空密封。
防静电装置
作为标准,AMISCO所有球阀都可选配防静电装置,可将球体和阀体携带的静电导入地面。
安装平台
AMISCO球阀有一个铸造安装平台,使得与执行机构的连接简单方便。2”及以下球阀平台符合ISO5211标准。
阀杆组件
AMISCO进口夹套式保温球阀的阀杆具有承载重负荷、高品质特点,阀杆采用双“D”结构连接球体和操作机构。阀杆与球体精确配合,所有AMISCO阀杆都由阀体内部装入,防吹式阀杆的设计增大了安全性。
智能阀杆设计
AMISCO可互换的系列阀门,阀杆坚固,大直径阀杆为活动加载式,自我调节密封。利用蝶形垫片,可自行调节补偿因温度和磨损对密封造成的松紧程度,禁止采用手动调节方式而造成密封和阀座的磨损。采用鞍形锁紧垫片,可防止自控频繁开关应用下的螺母松扣。
阀杆填料
可调整的V形填料密封环,在阀杆和阀体之间产生多重密封。每个组合式阀杆填料由3个或4个环组成(取决于阀门口径),具有寿命长,抗蠕变和抗冷流特性。止推轴承和止推垫圈作为初级密封,具有减小扭矩和防止咬合特点。这种设计是AMISCO的专利技术。
防火安全-API607第四版认证
AMISCO法兰式系列阀门可提供石墨阀杆密封,达到防火安全标准。
如在一次烟火中,过高的温度破坏了弹性密封,球体会与金属阀座直接接触,形成第二级金属与金属密封。阀体密封由不锈钢和石墨构成的不锈钢丝缠绕垫圈,能防止泄漏。石墨阀杆填料能防止阀杆泄漏。
AMISCO进口夹套式保温球阀的详细信息:
产品规格 |
|
•尺寸范围 |
3/4”〜8”(DN20〜DN200) |
•端部连接 |
法兰、对夹 |
•压力等级 |
150LB,PN16 |
•泄漏等级 |
零泄漏 |
•温度范围 |
-29~+280℃ |
•阀体材质 |
WCB、CF8、CF8M、CF3M、A105、F304、F316、F316L |
•内件材质 |
304、316、316L |
•阀座材质 |
PTFE、PPL、PEEK、 |
•操作方式 |
手柄、涡轮、气动、电动 |
•可配套附件 |
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等 |
产品标准 |
|
阀门设计 |
ASME B16.34 API608 MSS SP72 NACE MRO175 |
法兰 |
ASME B16.10 |
结构长度 |
ASME B16.10 |
执行机构连接 |
ISO 5211 |
测试 |
API 598 ASME B16.34 MSS SP 61 API607 |

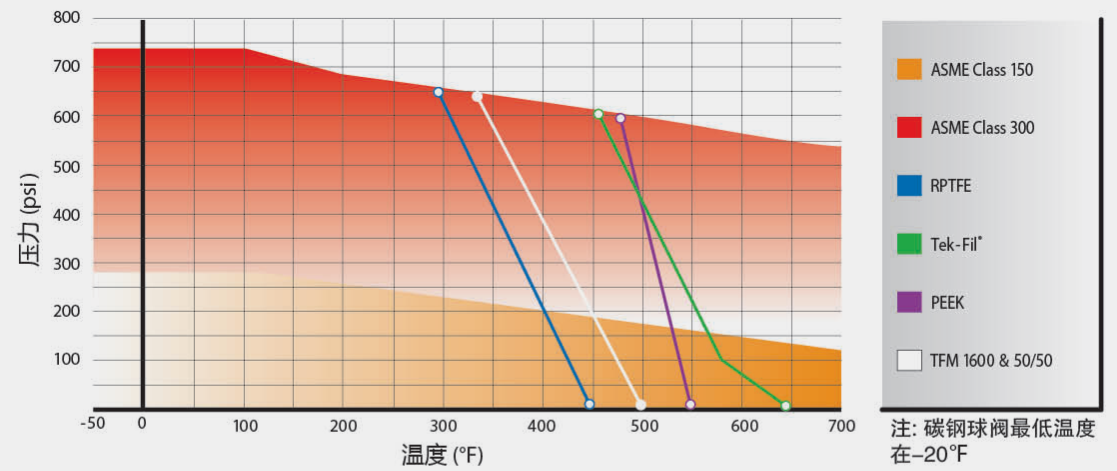

压力温度等级:
阀座选择:
AMISCO可提供多种阀座材料以满足更多的应用,标准阀座为PTFE,可选择如下:
•RPTFE
•不锈钢/PTFE(50/50)
•UHMWPE
•Virgin PTFE
•TFM1600
•Tek-Fil(TFM填充碳钢/石墨)
•全金属阀座
•空隙填料阀座
PEEK阀座具有耐高压高温特性。TEK-Fil阀座在高温、高开关频率和蒸汽工况下,可降低扭矩。TFM1600阀座除提供PTFE的化学性能外,还具有更低的孔隙率和渗透性,从而提高温度范围,减小阀门扭矩。

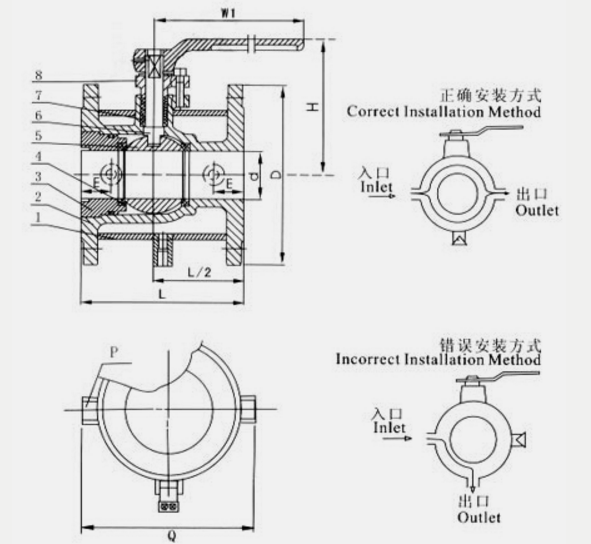

零部件材质:
序号 |
零件名称 |
材质 |
1 |
夹套 |
105 |
2 |
阀座 |
A216-WCB |
3 |
阀体 |
A105 |
4 |
密封圈 |
PTFE、PPL |
5 |
球体 |
SS304/316 |
6 |
阀杆 |
A247-410 |
7 |
填料 |
柔性石墨 |
8 |
填料压盖 |
A216-WCB |
标准交货时间:25-30天
其他选项或替代材料可能会导致更长的交货时间。
