手动球阀
进口三片式高压球阀
to 2200Psi
1/4″ ~ 4″
AMISCO进口三片式高压球阀设计具有活动加载式阀杆密封和额外增加的阀体密封,可提供全通径和标准通径阀门。这些坚固耐用的,可承受高压力的三片式阀门是加工业、严格工况、高温、高循环应用的理想选择。
AMISCO进口三片式高压球阀带有整体铸造的安装平台,便于安装执行机构。2“及以下阀门平台设计符合ISO 5211标准。
压力等级:2200PSI WOG
连接方式:■螺纹连接 ■承插焊 ■对焊 ■延长承插焊 ■延长对焊 ■ASME600 法兰式

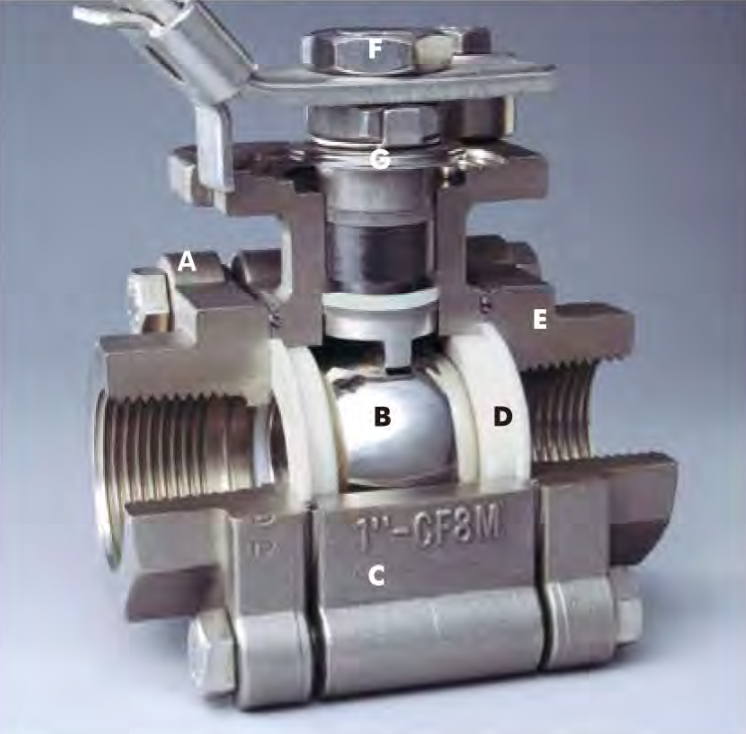

产品特性:
阀体螺栓(A)作为标准配置,三片式高压阀门使用六角头连接阀门的端盖和阀体中心部分。这种设计替代了穿过铰链的螺栓,可以确保体盖的精确结合-最大限度地减少在严峻的温度变化和热能循环工况中螺栓收缩或膨胀的潜在问题。减少螺栓的移动也可以提高阀体的密封性。
球体(B)AMISCO的球体经过精密加工和镜面抛光,达到气泡级关闭密封,降低操作扭矩。球体边缘加工成圆角以减少阀座磨损,从而延长使用寿命。一个额外的安全特性为:每个球体的阀杆槽开有一个小孔,用于平衡阀门腔体和介质之间的压力。
阀体(C)阀体及覆盖为精密铸造,经固溶退火处理,以达到最高的质量,提高强度。不锈钢的阀体阀盖经酸洗钝化处理。碳钢阀体阀盖经黑丝锰系磷化处理,抗腐防锈。所有体盖铸件带有铸造炉号,全面追溯性达到ASTM标准。
阀座(D)AMISCO阀座设计具有双向气泡级密封和较低的扭矩。弹性阀座带有减压槽和阀座外径自洁功能,可以缓减经过上游阀座的压力。此设计减少摩擦,缓减阀座磨损,降低操作扭矩。
连接方式(E)
三片式高压系列可选螺纹、承插焊、对焊、延长承插焊、延长对焊、ASME600法兰连接方式,也可以根据客户要求设计。
双螺母锁定设计(F)
双螺母锁定设计可使阀门在承压状态下,简便安全地拆卸手柄。
活动加载式阀杆密封(G)
活动加载式阀杆密封极大地增加了阀门使用寿命。
ASME B16.34 Class 600
所有的三片式高压阀门设计符合标准要求,可在下单时进行咨询。

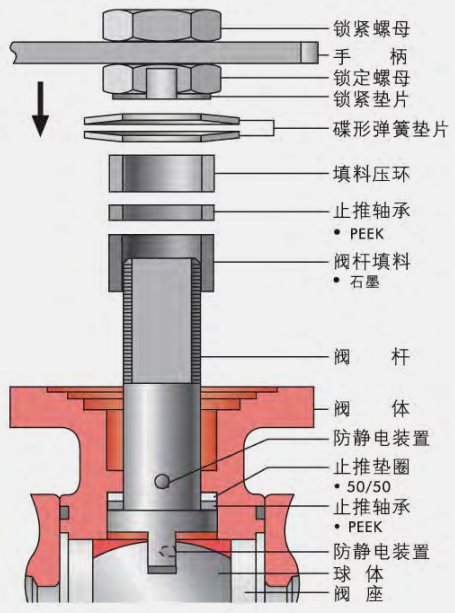

智能阀杆设计
AMISCO生产高负荷,高质量的阀杆,应用双扁式连接于球体及操作机构。所有AMISCO阀杆都由阀体内部装入,阀杆防吹出设计最大限度保证了安全性。三片式高压系列阀门从1/4”到2-1/2具有结实的、大直径的阀杆及活动加载式阀杆密封,以及可自行调节的初级密封和二级密封。依靠蝶形弹簧垫片,阀杆密封可自动调整以补偿由于温度和日常磨损引起的变化。阀杆的装配由马鞍形的锁定垫片加以固定,防止阀杆上的螺母在长期的自控开关应用中出现松动。
阀杆密封
由50%不锈钢填充50%PTFE制成的止推垫圈和由PTFE制成的止推轴承提供了初级密封。可调节的阀杆填料和额外的由PEEK制成的止推轴承在阀体和阀杆之间形成一个多方位的二级密封。阀杆密封填料由石墨制成,提供了防火安全性并延长使用寿命。这种双重阀杆密封的设计为AMISCO特有的。
防静电装置
三片式高压系列阀门有防静电装置作为标准配置。这种配置可以确保球体,阀杆和阀体连为一体,消除静电在阀门内部产生火花的可能性。
设计特点:

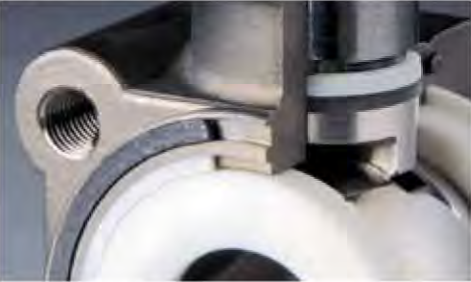

双重阀体密封
三片式高压系列利用双重阀体密封系统,对防止体盖泄漏提供了额外的保证。位于内层第一个密封圈为TFM材质。使用TFM作为内层阀体密封圈最大限度降低了材质色泽对介质会超出染/脱色的可能性。两个密封圈都非常稳固安装在经过机加工的密封槽内。这些密封槽减少了密封圈的移位和冷变性。所以甚至在严酷工况中也能发挥出持续不变的密封作用。

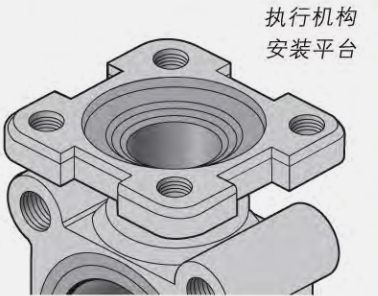

安装平台
三片式高压系列的独特之处是其法律顶部铸造而成的安装平台,可以确保执行机构的正确安装。安装平台消除了执行机构在高速运转或持续性操作中不必要的晃动。执行机构可以在阀门承压状况下简便、安全地拆除。安装平台(0.5”~2”)符合ISO5211标准。
手动操作阀门
AMISCO手柄带有安全扳扣,可以防止球体位置的误移位。扳扣可以将手柄固定在开启或关闭位置。如不需要此功能,可以用小螺栓将扳扣固定在手柄上。
阀杆设计:3”&4”阀门
阀杆在填料压环和阀体的引导下,可以确保甚至是高扭矩中,也能操作顺畅。填料压环是可调的,所有阀杆经精密抛光以降低扭矩。可额外增加蝶形弹簧垫片以具备自我调节功能和活动加载式阀杆密封。
![](/products_image/image/20201127/20201127220291429142.png)

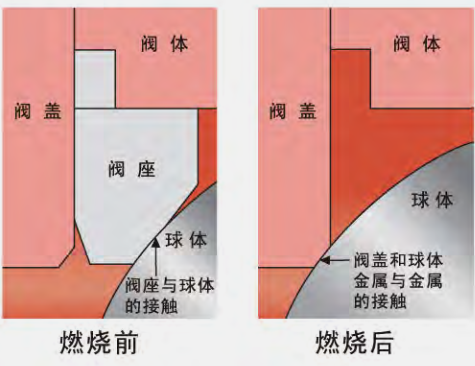

防火安全
AMISCO阀门的双重阀体密封,智能阀杆及石墨阀杆填料,球体和阀体之间金属对金属的密封等特性,使得阀门能在最严酷的情况下达到防火的最高标准。例如在一次火灾中,如果过高的温度破坏了弹性阀座,金属的球体和金属阀体会直接接触形成一道密封。石墨制成的第二级阀体密封可以防止外围的泄漏,活动加载式石墨阀杆填料可以防止外围的泄漏,活动加载式石墨阀杆填料可以防止阀杆泄漏。

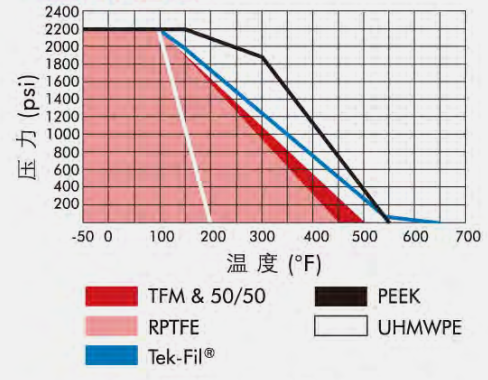

阀座选择
阀座有多多种选择,可以满足绝大多数工况要求。标准阀座为PTFE。可选材料还包括提供适用于大部分应用环境。可选择的材质包括RPTFE(增强聚四氟乙烯)、50/50不锈钢填充聚四氟乙烯、UHMWPE(超高分聚合物)、Virgin PTFE(纯聚四氟乙烯、PEEK(聚醚醚酮),Tek-Fil、全金属阀座及空隙填充阀座。PEEK阀座可承受高压/高温工况。Tek-Fil阀座在高温工况下,高开/关频率和蒸汽工况下应用,仍然可降低扭矩。
技术数据:
|
产品规格 |
|
|
•尺寸范围 |
1/4”〜4”(DN6〜DN100) |
|
•端部连接 |
■螺纹连接 ■承插焊 ■对焊 ■延长承插焊 ■延长对焊 ■ASME600 法兰式 |
|
•压力等级 |
2200psi |
|
•温度范围 |
-29~+330℃ |
|
•阀体材质 |
WCB、CF8、CF8M、CF3M、F304、F316、 |
|
•内件材质 |
304、316、316L |
|
•阀座材质 |
|
|
•操作方式 |
手柄、涡轮、气动、电动 |
|
•可配套附件 |
电气阀门定位器、电磁阀、阀位开关、空气过滤减压器等 |
|
产品标准 |
|
|
螺纹连接符合 ASMEB 1.20.1 NPT标准 |
|
|
承插焊连接符合 ASMEB16.1 1标准 |
|
|
对焊连接符合 ASMEB16.25标准 |
|
|
法兰式连接符合 ASME 600级标准 ASMEB16.10和B16.5标准 |
|
|
所有三片式高压系列球阀设计符合ASME B16.34 Class 600标准,可以根据需要在下单时咨询。 |
|
|
所有阀门为防火型,符合API607第四版标准。 |
|
|
阀门符合NACE MR0175标准 |
|
|
阀体和封盖为高品质精铸,经固溶退火处理。 |
|
|
所有阀门经1.5倍水压壳体测试和80-100psi气压测试 |

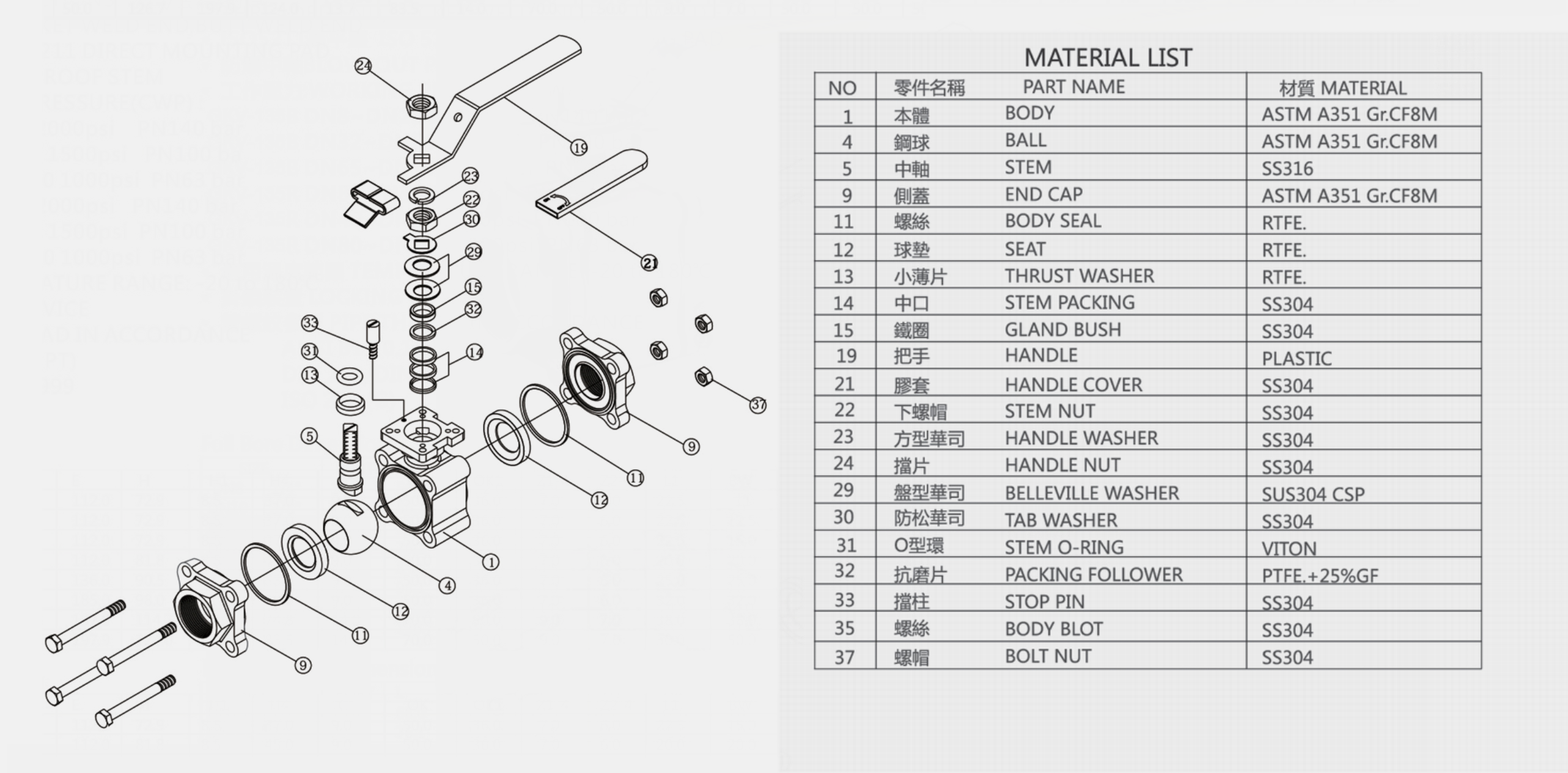

零部件材质:

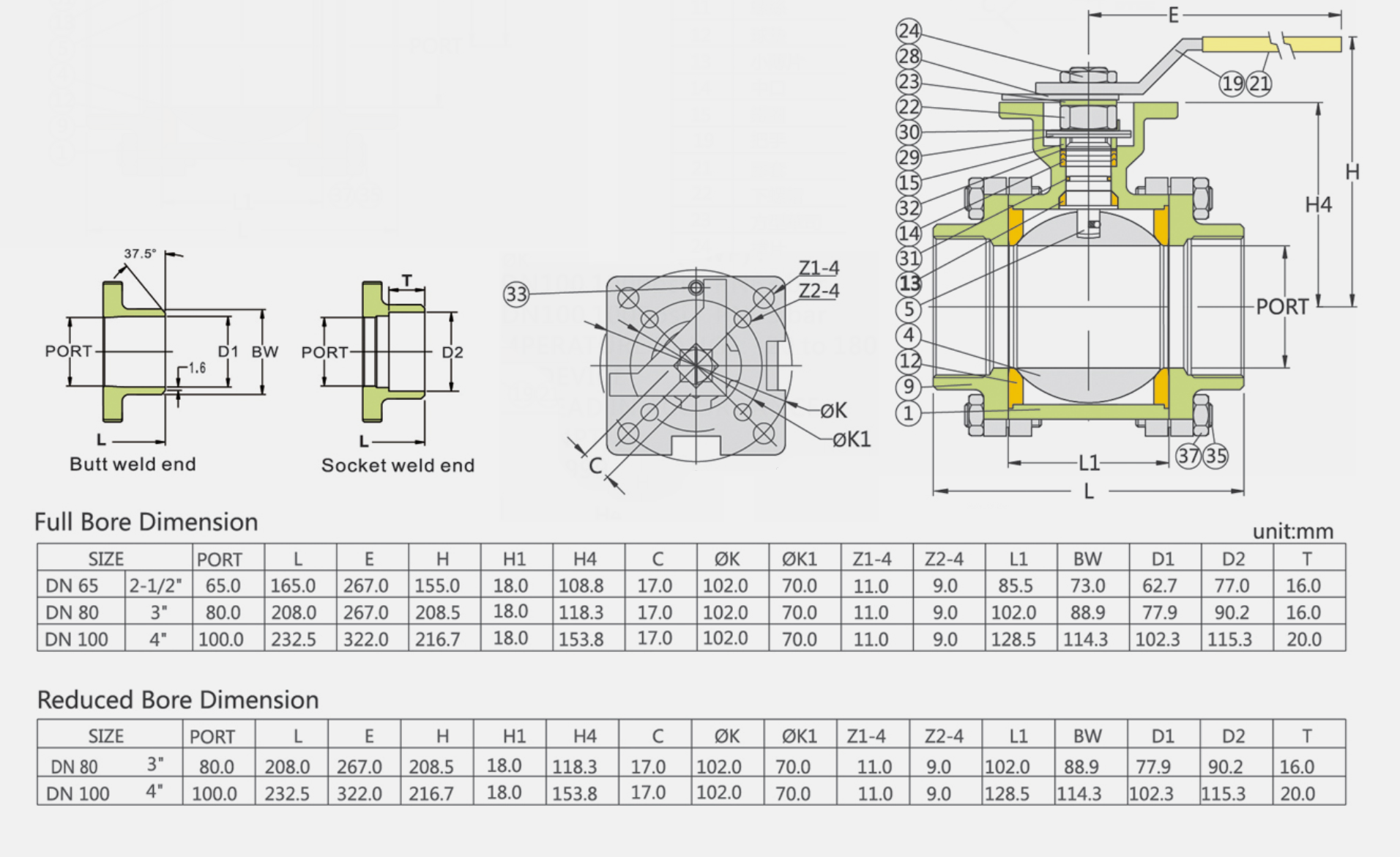

外形尺寸:
标准交货时间:15-20天
其他选项或替代材料可能会导致更长的交货时间。
