电动球阀
进口电动二片式不锈钢球阀
1000 PSI
3/8″~ 2″
AMISCO进口电动二片式不锈钢球阀由一个精小型的电动执行器和2片式球阀构成。电动执行器内置伺服放大器,输入4-20mA信号或220V等适当指令后,执行器驱动球阀的内部球芯90°旋转来做切断、调节作用。
AMISCO的进口电动二片式不锈钢球阀是全流道、无硅树脂阀门,是为便捷的自动化控制而设计的。标准的两片式阀体为精铸不锈钢经固溶退火处理,从而达到高的品质和强度。所有阀体铸有厂家炉号,便于质量追溯。
AMISCO进口电动二片式不锈钢球阀为90度角行程,并且操作扭矩小。该球阀有活动加载式,自我调节阀杆密封,能根据温度和日常磨损的变化而自动调节填料。另外,还具有可互换的阀座及阀杆填料,防静电装置,防吹出式阀杆,不锈钢安全锁定手柄的特点。
*安装平台
AMISCO进口电动二片式不锈钢球阀具有可靠的整体铸造安装支架,完全符合ISO5211标准,保证了对于不同的执行机构能正确的连接和互换。
通径范围为1/4“~2“,阀体承压1000PSI,标准配置为内螺纹连接,具有安装简单、结构紧凑、尺寸小、重量轻、动作稳定的特点。
产品特征:
■阀杆带有防脱出装置设计
■钢球球槽上有泄压孔设计
■多种螺纹端供选择
■防火、防静电设置
AMISCO进口电动二片式不锈钢球阀详细信息:
产品规格 |
|
•尺寸范围 |
3/8”〜2”(DN10〜DN50) |
•端部连接 |
内螺纹(NPT、BSPT、BSPP) |
•压力等级 |
1000PSI |
•温度范围 |
-29℃~+180℃(RPTFE)、-29~300℃(PPL) |
•阀体结构 |
二片式精铸阀体 |
•阀芯形式 |
“O型”球形阀芯 |
•流量特性 |
近似快开型 |
•阀体材质 |
CF8、CF8M、CF3M |
•密封材质 |
PTFE、PPL、PEEK |
•控制方式 |
开关两位控制,4~20mA模拟量智能调节 |
产品标准 |
|
•设计标准 |
MSS SP-10 |
•壁厚 |
EN 12516-3 |
管螺纹连接端 |
ASME B1.20.1、DIN 2999/259、ISO 7/1、ISO 228/1、JIS B 0203 |
•测试标准 |
MSS SP-10 |
电动执行器标准技术参数 |
|
外壳 |
铝合金外壳、防水级别:IP67,NEMA4 and 6 |
电机电源 |
110/220 AC 1Phase,380/440V AC 3Phase,50/60Hz,±10% |
控制电源 |
110/220V AC 1Phase,50/60Hz,±10% |
电机 |
鼠笼式异步电动机 |
限位开关 |
2x开(On)/关(off),SPDT,250V AC 10A |
辅助限位开关 |
2x开(On)/关(off),SPDT,250V AC 10A |
行程 |
90°~270±10° |
失效保护/操作温度 |
内置热保护,开120℃,±5℃/关97℃±15℃ |
指示器 |
连续的位置指示 |
手动操作 |
机械手柄 |
自锁装置 |
蜗轮、蜗杆机构提供自锁 |
机械限位 |
2个外部调整螺栓 |
干燥器 |
7-10W(110/220V AC)防冷凝 |
接线孔 |
2个(pieces)M18 |
环境温度 |
-20℃~+70℃ |
润滑 |
铝基润滑脂(Ep型) |
环境湿度 |
最大(Max)90% RH |
抗震性能 |
X Y Z10g,0.2~34Hz,30分(minutes) |
外涂层 |
干粉,环氧聚脂 |

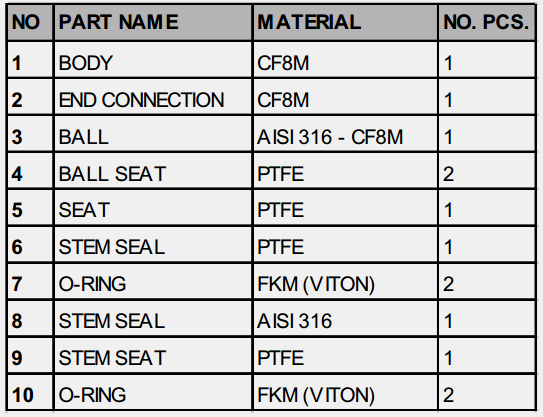

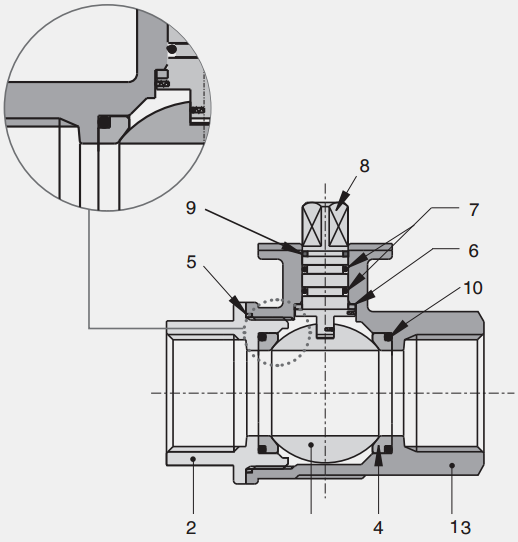

AMISCO进口电动二片式不锈钢球阀的零部件材质:

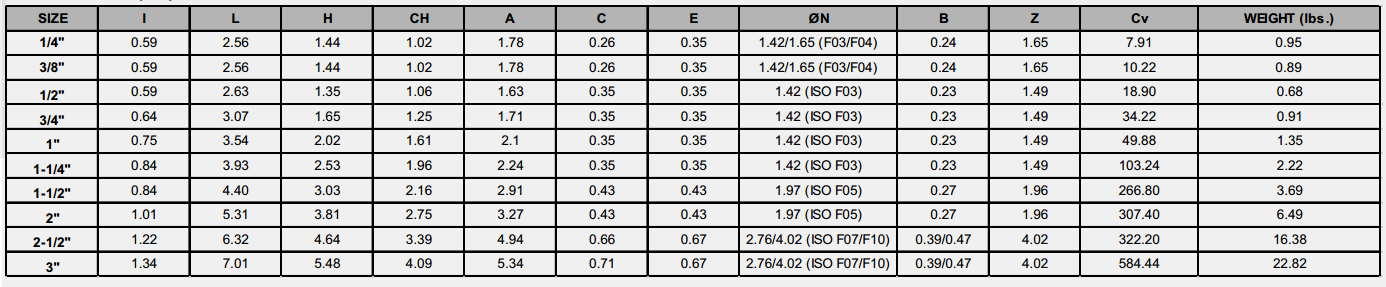

AMISCO进口电动二片式不锈钢球阀的结构尺寸:
标准交货时间:10-15天
其他选项或替代材料可能会导致更长的交货时间。
