电动球阀
进口电动内螺纹球阀
1000 PSI
1/4″~ 2″
AMISCO进口电动内螺纹球阀是一款阀体上直接执行器的电动球阀。该阀独特的密封设计在整个额定压力范围内提供了有效的气密性密封,同时只需要非常小的操作扭矩就能驱动。低操作扭矩和直接安装功能使得该阀具有非常高的性价比。
AMISCO的电动执行器都附带手动操作设计,如现场控制出现断电或执行器故障时,可以直接将手柄插入手动操作口驱动阀门。电动执行器还有过力矩保护,加热除湿等选配功能供客户选择。
AMISCO进口电动内螺纹球阀提供经济适用的单片式阀体设计,可最大限度防止泄漏。球体是设计紧凑,单片式经济型阀门,单片式阀体设计可提供最大强度下面最小的泄漏数。阀体为高质量精铸不锈钢。该阀特点底部装入式90°角行程运转,防吹出式阀杆,扭矩小。
压力等级:1000PSI WOG
温度范围:
-50℉-+450℉
-46℃-+232℃
产品特性:
■阀杆带有防脱出装置设计
■钢球球槽上有泄压孔设计
■多种螺纹端供选择
■防火、防静电设置
■执行器IP67防水级别
AMISCO进口电动内螺纹球阀详细信息:
产品规格 |
|
•尺寸范围 |
1/4”〜2”(DN6〜DN50) |
•端部连接 |
内螺纹(NPT、BSPT、BSPP) |
•压力等级 |
1000PSI |
•温度范围 |
-29℃~+180℃(RPTFE)、-29~300℃(PPL) |
•阀体结构 |
二片式精铸阀体 |
•阀芯形式 |
“O型”球形阀芯 |
•流量特性 |
近似快开型 |
•阀体材质 |
CF8、CF8M、CF3M |
•密封材质 |
PTFE、PPL、PEEK |
•控制方式 |
开关两位控制,4~20mA模拟量智能调节 |
产品标准 |
|
•设计标准 |
MSS SP-10 |
•壁厚 |
EN 12516-3 |
管螺纹连接端 |
ASME B1.20.1、DIN 2999/259、ISO 7/1、ISO 228/1、JIS B 0203 |
•测试标准 |
MSS SP-10 |
电动执行器标准技术参数 |
|
外壳 |
铝合金外壳、防水级别:IP67,NEMA4 and 6 |
电机电源 |
110/220 AC 1Phase,380/440V AC 3Phase,50/60Hz,±10% |
控制电源 |
110/220V AC 1Phase,50/60Hz,±10% |
电机 |
鼠笼式异步电动机 |
限位开关 |
2x开(On)/关(off),SPDT,250V AC 10A |
辅助限位开关 |
2x开(On)/关(off),SPDT,250V AC 10A |
行程 |
90°~270±10° |
失效保护/操作温度 |
内置热保护,开120℃,±5℃/关97℃±15℃ |
指示器 |
连续的位置指示 |
手动操作 |
机械手柄 |
自锁装置 |
蜗轮、蜗杆机构提供自锁 |
机械限位 |
2个外部调整螺栓 |
干燥器 |
7-10W(110/220V AC)防冷凝 |
接线孔 |
2个(pieces)M18 |
环境温度 |
-20℃~+70℃ |
润滑 |
铝基润滑脂(Ep型) |
环境湿度 |
最大(Max)90% RH |
抗震性能 |
X Y Z10g,0.2~34Hz,30分(minutes) |
外涂层 |
干粉,环氧聚脂 |

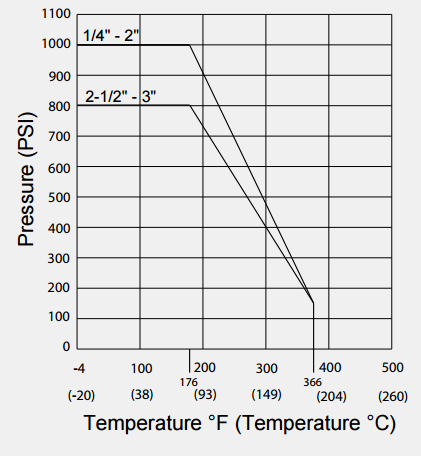

压力温度额定值:
AMISCO进口电动内螺纹球阀的设计特点:
阀杆防脱出结构设计
阀杆防脱出结构设计,下端大上端小的阀杆在上端盖和螺丝的定位下,即使在阀腔异常的情况下,也能保证阀杆不会被介质吹出。

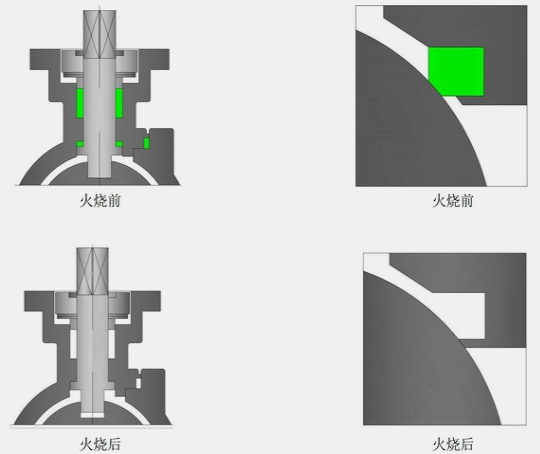

防火结构设计
当发生火灾时,当非金属材料制作的阀座及密封件在高温下损坏后,特别设计的金属对金属辅助密封结构,有限的防止介质大量泄漏。
防静电设计
AMISCO的球阀通过防静电设计使球体、阀杆、阀体形成静电通道。从而将球体与阀座开关过程中由于摩擦产生的静电通过阀体引到大地,防止静电火花可能引起的火灾或爆炸危险。
零部件材质:
标准交货时间:10-15天
其他选项或替代材料可能会导致更长的交货时间。
