电动球阀

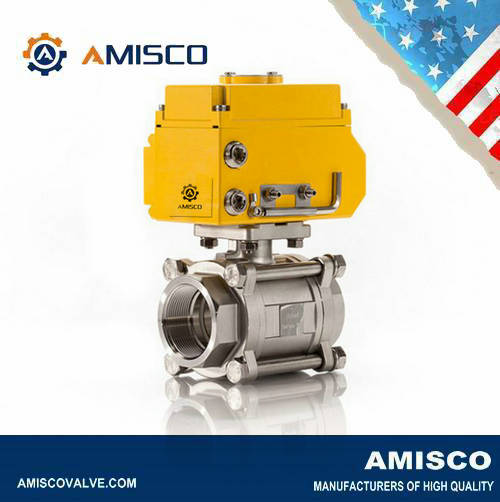

进口电动三片式内螺纹球阀
1000 PSI
1/4″~ 2″
AMISCO进口电动三片式内螺纹球阀配置的电动执行器以380V/220V/110为驱动电源，以4~20mA电流信号或0~10VDC为控制信号，采用全封闭式鼠笼电机，体积小，扭矩大，绝缘等级为F级，并且内置热保护开关，可防止损坏电机。
AMISCO进口电动三片式内螺纹球阀的阀体为三段式，由两端的内螺纹端口通过四只长螺栓夹住中间阀体和阀球。
该阀维修拆卸方便，不需拆卸管路螺纹，只需拆卸四只螺栓就可将阀体中间部分取出，在需要更换零部件时极为方便。两端采用内螺纹连接，适用于≤1000psi，工作温度-29℃~+300℃的管路上，在水系统，过滤系统，废水系统，化学进料和批处理应用，燃料和石化产品生产的系统中得到了广泛的使用。
产品详细信息：
电动三片式内螺纹球阀
电动执行机构：开关型、调节型、防爆型
电源电压：AC 220V、380V、110V
DC 24V
输入信号：4~20mA、0~10mA、1~5V DC、2~10V DC
反馈信号：有缘触点、无源触点
阀体材质：304SS、316SS、316L
阀座材质：PTFE、RPTFE、PPL、PEEK
公称通径：DN6~DN50
连接端口可选：PT、BSPT、NPT、G等内螺纹口
阀体承压：1000 WOG
使用温度： -29~300℃
阀座可选材料：
下列阀座材料供选择
*增强聚四氟乙烯*不锈钢填充聚四氟乙烯*乙醚醚酮
*纯四氟乙烯*聚醚醚酮*Tek-Fil（碳/石墨填充四氟乙烯）
*TFM（改良聚四氟乙烯） *无空隙阀座 根据需要，可订制其他阀座材质。
额定KV值
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
额定K v值 |
21 |
38 |
72 |
110 |
170 |
270 |
适用介质：
|
一般气体、液体 |
碳氢化合物 |
易燃气体 |
氢气 |
氧气 |
|
蒸汽 |
|
|
|
|

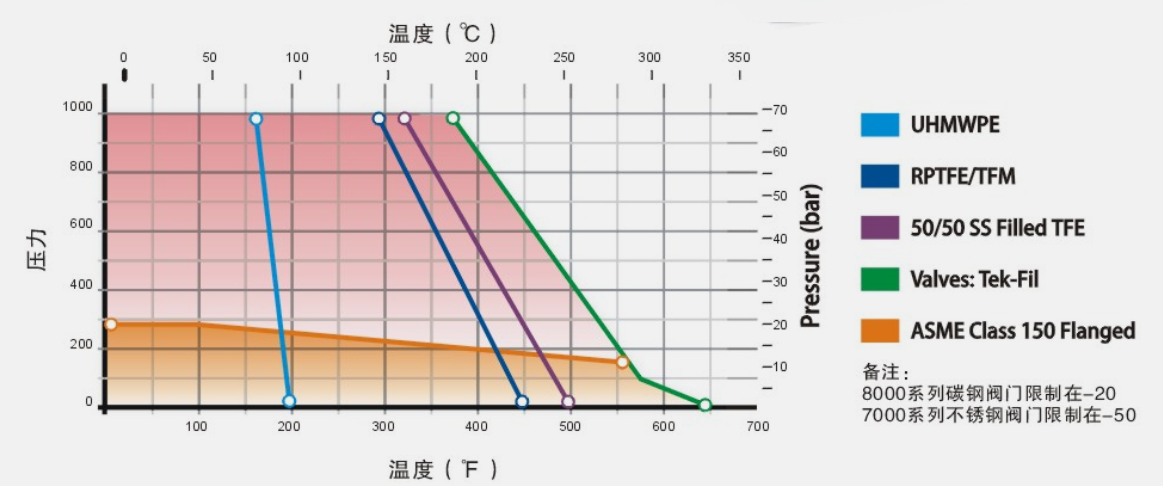

压力温度图：
AMISCO进口电动三片式内螺纹球阀的设计特点：

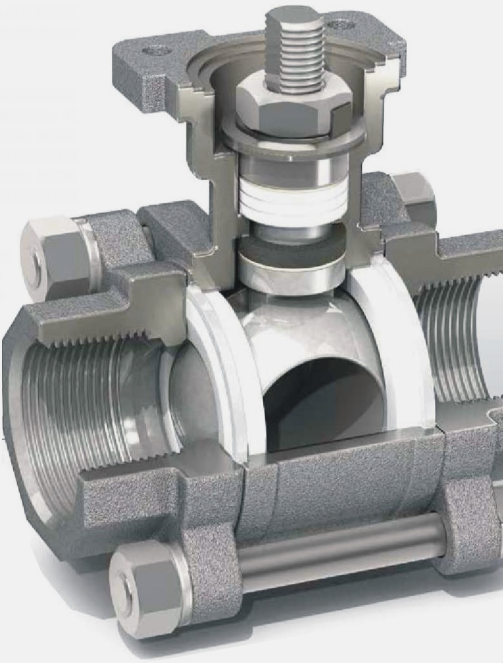

三片式阀体设计
独特的阀体设计有很多的优点：安装灵活性强，在线，离线维修方便，显著缩短维护自动化阀门和焊接管道系统需要的停产时间。维修时，执行器和连接组件不需要从阀体拆下。重新安装阀门和执行机构组件很容易，无需进行调整。作为具有互换性阀门的一个品种，此系列球阀的球体、阀杆、阀杆填料、手柄以及安装平台上装配零件的设计在不同尺寸、不同系列之间具有更广泛的互换性。该设计可减少备品备件库存，并减低维修费用。
双向零泄漏的阀
阀座和密封件保证双向密封，零泄漏。此设计可以降低摩擦，使闯座磨损达到最小化，以降低操作扭矩。可根据现场工况提供多种闯座材料选择，例如PTFE、RPTFE、TFM1600、PEEK、石墨填充四乙烯等。
精密加工的阀球
球体为精密机械加工和镜面拋光，双向零泄漏，并降低操作扭矩。球体通道边缘倒成圆角，以减少阀座磨损，延长使用寿命。
精密铸造的阀体
阀体为紧密铸造并经过固熔退火/正火处理，增加强度和提高质量。碳钢阀体表面经黑色磷化处理、抗腐防锈。
直装式安装平台
整体铸造的顶部安裝平台确保执行器的安装，消除执行器长期持续运行时产生松动，在管道承压状况下可方便安全地拆卸执行器。安装平台设计符合ISO 5211标准。
防静电装置
采用在阀杆上设置弹簧加钢珠结构，可有效的保证阀体、阀球、阀杆之间的静电流通，使静电通过阀体、管道引出，避免静电火花可能引起的火灾或爆炸等危险。
智能的阀杆设计
ASMCO制造能承载重负载，高质量阀杆。阀杆采用双"D"结构连接球体和操作机构。球体与阀杄精确配合，所有阀杆都是由阀体内部装入，可以防止阀杆被吹出，防吹式阀杆的设计増大了安全系数。
三片式直通球阀内件可互换阀门系列，阀杆坚固，大直径阀杆为活动加载方式。利用碟形垫片，可自行调节补偿因温度和磨损对密封造成的松紧程度。采用鞍形锁紧垫片，可防止自控频繁开关条件下螺母松扣。
三片式直通球阀釆用可调的V形填料密封环，在阀体和阀杆间产生多重密封。每只组合式阅杄填料由3个或个环组成(取决于闻门口径)，具有寿命长和抗蠕变、抗冷流的特性。止推轴承和止推垫圈作为初级密封，减小扭矩和防止咬合。
简单的在线维修
现场维修中，抽去穿过阀体两个铰链中的一个螺栓，就能松开另一个螺栓，阀体就能向左或右转出，所有阀体组件均可在线维修而不影响管道。
快速的离线维修
抽岀两个穿过阀体铰链的螺栓，松开下面的另两个螺栓并留在原位，然后从管道中取出阀体，剩下的两个螺栓不动，使得管道位置不变和原来一致。阀门即可取出维修或更换。

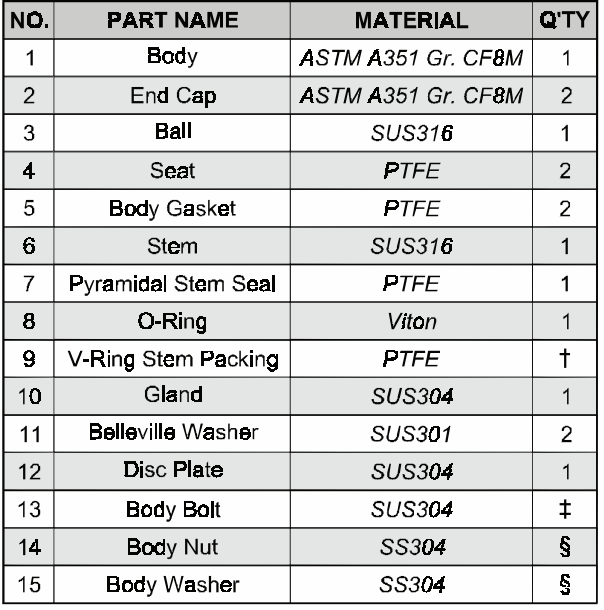

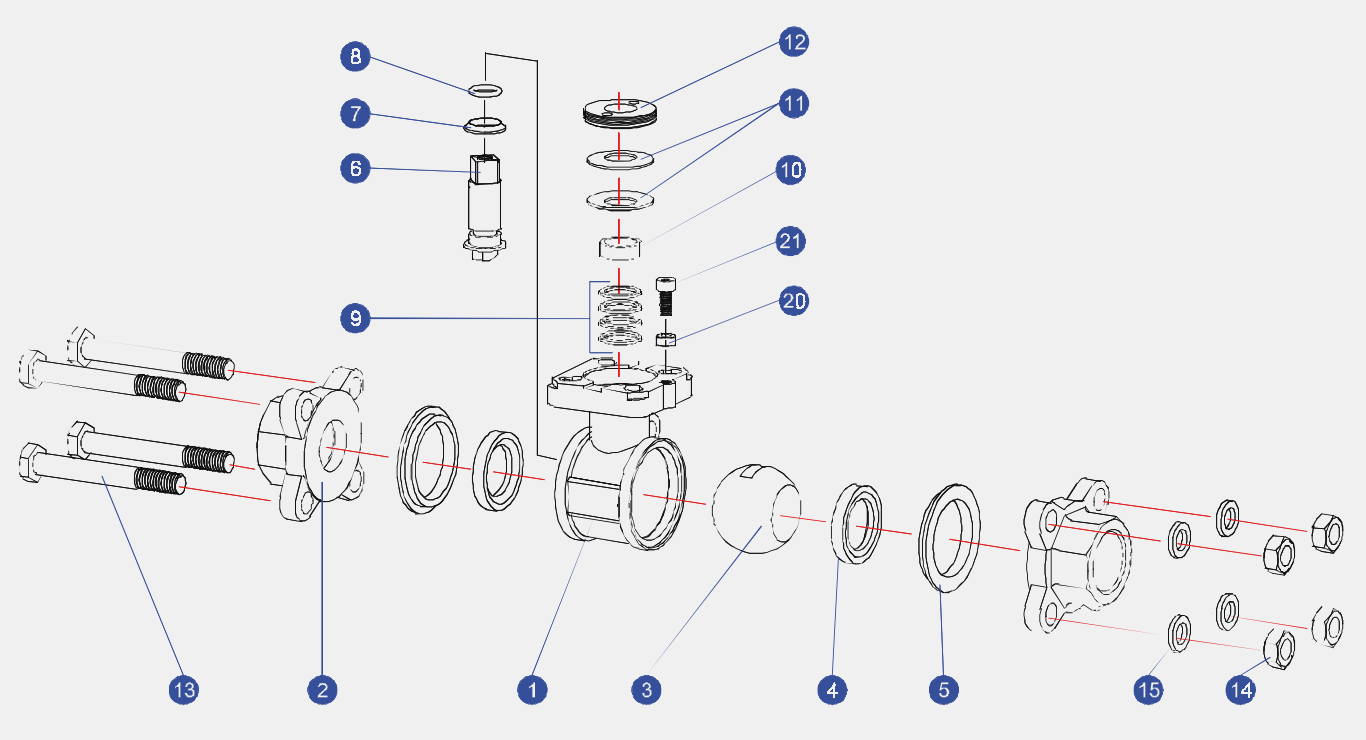

AMISCO进口电动三片式内螺纹球阀的装配图：
标准交货时间：15-20天
其他选项或替代材料可能会导致更长的交货时间。
