电动球阀

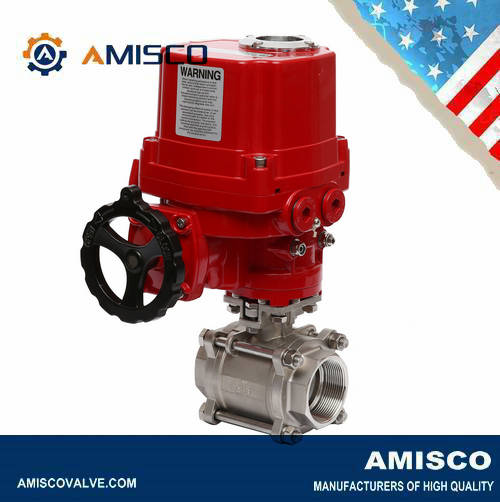

进口电动防爆螺纹球阀
1000 PSI
1/4″~ 2″
AMISCO进口电动防爆螺纹球阀配置的电动执行器可选Exd II BT4或CT6的防爆等级,以380V/220V/110为驱动电源,以4~20mA电流信号或0~10VDC为控制信号,适用于易燃易爆的工作环境中。
■阀体采用脱蜡精密铸造,带有ISO5211标准直装平台,无需支架即可安装电动执行器,使阀体更加紧凑,减少了整体的重量。
■阀杆与阀体之间带防火、防静电设置
■双蝶型弹片设计能保证始终有预紧力压紧填料
AMISCO进口电动防爆内螺纹球阀详细信息:
产品规格 |
||
•尺寸范围 |
1/4”〜2”(DN6〜DN50) |
|
•端部连接 |
内螺纹(NPT、BSPT、BSPP) |
|
•压力等级 |
1000PSI |
|
•温度范围 |
-29℃~+180℃(RPTFE)、-29~300℃(PPL) |
|
•执行器类型 |
开关型、调节型、防爆型 |
|
•工作转角 |
标准0°~90°,±5°可调 |
|
•电源电压 |
AC220V、AC380V、AC110V、DC24V |
|
•输入信号 |
4~20mA、0~10mA、1~5V DC、2~10V DC |
|
•反馈信号 |
有缘触点、无源触点 |
|
•可选螺纹端口 |
PT、BSPT、NPT、G |
|
产品标准 |
||
•设计标准 |
MSS SP-110 |
|
•壁厚 |
EN 12516-3 |
|
管螺纹连接端 |
ASME B1.20.1、DIN 2999/259、ISO 7/1、ISO 228/1、JIS B 0203 |
|
•测试标准 |
MSS SP-10 |
|
电动执行器标准技术参数 |
||
•外壳 |
铝合金外壳、防水级别:IP67,NEMA4 and 6 |
|
•电机电源 |
110/220 AC 1Phase,380/440V AC 3Phase,50/60Hz,±10% |
|
•控制电源 |
110/220V AC 1Phase,50/60Hz,±10% |
|
•电机 |
鼠笼式异步电动机 |
|
•限位开关 |
2x开(On)/关(off),SPDT,250V AC 10A |
|
•辅助限位开关 |
2x开(On)/关(off),SPDT,250V AC 10A |
|
•行程 |
90°~270±10° |
|
•失效保护/操作温度 |
内置热保护,开120℃,±5℃/关97℃±15℃ |
|
•指示器 |
连续的位置指示 |
|
•手动操作 |
机械手柄 |
|
•自锁装置 |
蜗轮、蜗杆机构提供自锁 |
|
•机械限位 |
2个外部调整螺栓 |
|
•干燥器 |
7-10W(110/220V AC)防冷凝 |
|
•接线孔 |
2个(pieces)M18 |
|
•环境温度 |
-20℃~+70℃ |
|
•润滑 |
铝基润滑脂(Ep型) |
|
•环境湿度 |
最大(Max)90% RH |
|
•抗震性能 |
X Y Z10g,0.2~34Hz,30分(minutes) |
|
•外涂层 |
干粉,环氧聚脂 |
|
零部件材料:
零件名称
材料
阀体
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球体
2Cr13+氮化处理
304
316
316L
阀杆
2Cr13
304
316
316L
阀座密封圈
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金
填料
V型PTFE四氟填料、柔性石墨

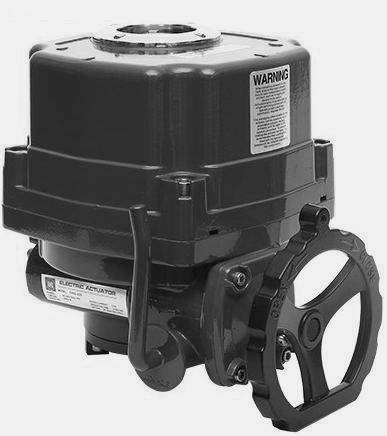

AMISCO电动防爆执行器:
AMISCO防爆系列电动执行器用于控制阀门和其他类似产品的0。-270。旋转,如蝶阀,球阀,阻尼器,挡板阀,旋塞阀,百叶窗阀等。广泛应用于石油,化工,水处理,船舶, 造纸,电厂,供暖,轻工等行业。可由380V /220V / 110V交流电源或24V / 110V直流电源驱动,输入4-20mA电流信号或0-10V直流电压信号作为控制信号。将阀门移 动到正确的位置,实现自动控制,其最大输出扭矩为2000N-M.( CE认证和防爆证书)。
![](/products_image/image/20201128/2020112823170904904.jpg)
1、壳体—指该盖由硬质铝合金制成,具有阳极氧化处理和聚酯粉末涂层。高耐腐蚀,防水等级为IP67。IP68和防爆型是可选的。
2、电机—全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,F级绝缘等级。内部热保护开关避免损坏电机。
3、手动手轮—手轮设计安全可靠,省力省力。当执行器未通电时,将离合器拉到正确的位置后,可以用手轮操作。一旦通电,离合器将自动返回。
4、位置指示器—安装在中心轴上,用于观察阀门的位置。为了避免沉积和观察方便,它是由凸透镜设计的。
5、加热器和恒温器—用于控制执行器内的温度,以避免内部潮湿
6、限位开关—两机械和电子双限位。机械限位螺丝可调,安全可靠。电子限位开关是由凸轮控制的SPDT。限位开关的位置可以通过简单的调整精确方便地设定。
7、扭矩开关—提供过载保护(OHQ 005/008/010除外),并且当阀门堵塞时,通过自动切断电源来避免阀门和执行器的损坏。(工厂设置,无需用户修改)
8、自锁—精密蜗轮蜗杆传动大扭矩,噪音低(最高50dB ),使用寿命长。自锁功能可防止反转,确保稳定性和可靠性。高效润滑油在出厂前已经添加,不再需要添加。
9、防脱螺栓—拆下盖子时,螺栓将附着在盖板上。所有外部螺栓均采用不锈钢制成。
10、安装—电动执行器底部的安装尺寸符合国际标准ISO5211和DIN3337。孑L成四方形,易于通过线性或45。安装。执行器可以垂直或水平安装。
11、线路—电路控制电路符合单相或三相电源标准,布局合理紧凑。端子有效满足各种附加功能要求。
12、智能模块—采用高度集成,低功耗的MCU和模拟电路控制板。由于全金属外部安装,电机热源和控制板有效分离,大大提高了软,硬件的抗干扰和耐热性。
13、阀位数字显示—执行器打开和关闭期间,液晶显示屏上显示阀门位置的变化。
14、相序自动化调整—智能执行器自动连接到三相电源相序。
AMISCO电动内螺纹球阀的防爆等级说明:
防爆标志的含义及防爆细则
1、含义
AMSICO防爆型的电动内螺纹球阀的外壳上一般有以下标志,具体含义如下:
Ex |
d |
Ⅱ |
C |
T6 |
① |
② |
③ |
④ |
⑤ |
①、中国及国际电工委员会防爆标志
②、隔爆型
③、除煤矿、井下用之外的电气设备
④、按爆炸性气体环境的最大实验安全间隙或最小点燃电流分为ABC三级
⑤、按设备最高表面温度分为T1至T6六个组
2、细则
第①位编码:
Ex——中国及国际电工委员会防爆标志
第②位编码
代号 防爆型式 国家标准 防爆措施 适用区域
d 隔爆型 GB3836.2 隔离存在的点火源 Zone1,Zone2
第③位编码
Ⅱ——工厂用电气设备
第④位编码
Ⅱ类爆炸性气体环境的分级
工况类别 |
级别 |
代表性气体 |
最小引爆火花能量 |
最大实验安全间隙MESG(mm) |
最小点燃电流比MICR |
矿井外的工厂 |
ⅡC |
氢气 |
0.019mJ |
0.5≥MESG |
0.45>MICR
|
第⑤位编码
Ⅱ类爆炸性气体环境中电气设备温度组别
温度组别 自然温度T(℃) 常见爆炸性气体 设备允许表面温度(℃)
T1 T≥450 氢气、丙烯腈等 46 种 450
T2 450>T≥300 乙炔、乙烯等 47 种 300
T3 300>T≥200 汽油、丁烯醛等 36 种 200
T4 200>T≥135 乙醛、四氟乙烯等 6 种 135
T5 135>T≥100 二硫化碳 100
T6 100>T≥85 硝酸乙酯和亚硝酸乙酯 85
标准交货时间:15-20天
其他选项或替代材料可能会导致更长的交货时间。
