电动球阀

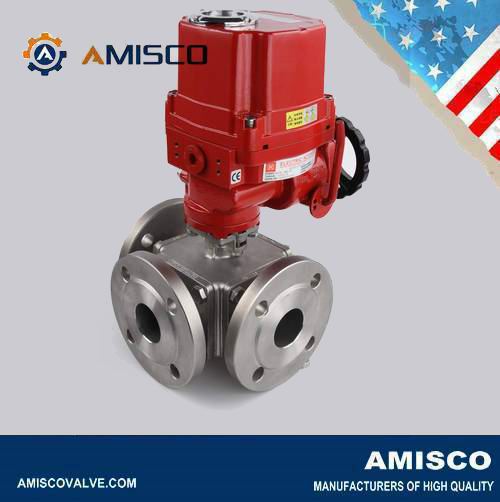

进口电动三通法兰球阀
Class150&300
2″~ 12″

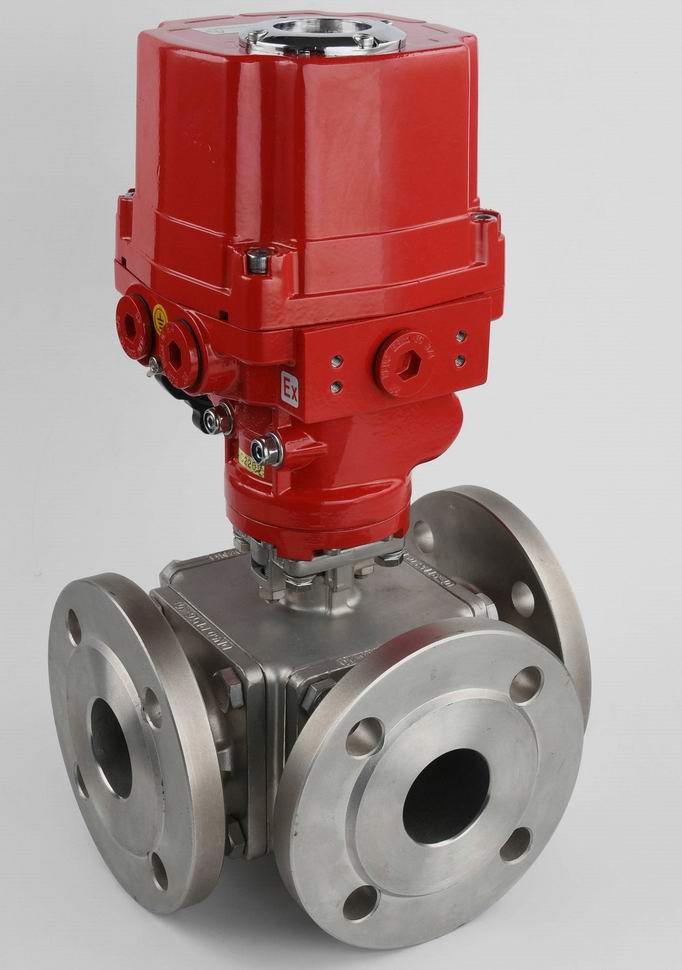

AMISCO进口电动三通法兰球阀由智能式电动执行器和三通法兰球阀组成。该阀有L型和T型的流道,通过控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。L型孔道连接相互正交的两管道,使另一条管道切断,起改变介质流向作用。
T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用。
进口电动三通法兰球阀的设计特点:
阀杆密封
AMISCO多通径系列1/4"-4"阀门都具有活动加载式阀杆密封以确保密封性。利用碟型弹簧垫片和阀杆密封可自动调节来适应温度变化和日常磨损。6″-12”阀门利用一个独立的填料压环,方便在全压工作状态中进行调整。1/4″-2″阀门提供一级和二级阀杆密封。第级密封是由一个止推垫片和氟橡胶○型圈组成的。第二级密封在阀杆的上部形成了在阀杆和阀体之间可调节的阀杆密封。
四个阀座设计
标准的多通径系列带有一个额外的第四个阀座。这个阀座的作用像一个自带的密封可以防止腔体部分的泄露和保持球体的位置校准。这个增加的阀座可以使同一个阀门既具有控制不同流向的功能,又具有开关阀的功能T形通径和L形通径的球体都可处于关闭的位置。Flow-Tek阀座设计可以确保多流向控制,气泡级密封和较低的扭矩。
安装平台
铸造而成的安装平台确保牢固安装执行机构。控制设备可以简便安全地在阀门全压工作状况下拆除。安装平台设计符合ISO5211标准(0.5″-2″),并直接与阀体铸为一体。通过改变位于安装平台上的行程限位螺栓的位置,可以将个标准配置的多通径阀门变换为任意一种不同的流向模式,满足不同的需求。

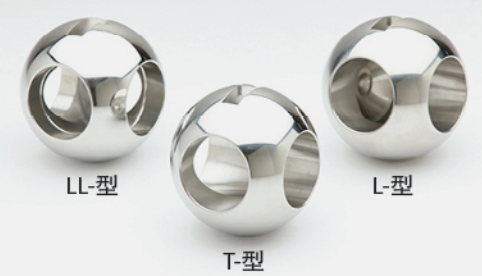

球体/阀杆
球与阀杆的连接方式的设计确保了两者之间的稳固连接。1/4″-2"阀门的阀杆与球有小销钉连接,2-1/2”-12"阀杆和球是固定的体式结构。所有阀杆提供防吹出保护。球体经精密机加工和抛光,确保气泡级关闭密封和较低的操作扭矩。AMISCO球体的边缘经机加工,以减少阀座磨损和延长工作年限。
互换性特性
许多部件,包括球、阀杆、阀座、阀杆密封和阀体密封都可以在同一个规格不同类别的阀门中互换。
阀座选择
有多种阀座材料可供选择,可以满足绝大多数工况要求。标准阀座配置为PTFE。还可选择 RPTFE(增强型聚四氟乙烯)TFM(改良聚四氟乙烯)和AMISCO(专利产品TFM填充碳和石墨)。
AMISCO阀座在高温高循环和蒸汽工况中可提供较低的扭矩和较长使用寿命。
进口电动三通法兰球阀的详细参数:
阀体规格
•尺寸范围
2”〜12”(DN50〜DN300)
•端部连接
法兰
•流向
全通径T型或L型
•工作压力
1000Psi
•温度范围
-20 to +280 ℃
•阀体材质
WCB、CF8、CF8M、CF3M、2205
•阀座材质
PTFE、RPTFE、PEEK、POM,多层次321不锈钢、石墨
阀体标准
•设计标准
ASME/ANSI B16.34
•压力试验
API 598
•铸钢件标准
MSS SP-55、ASTM A351、ISO5211、MSS-SP-55
电动执行器规格
•电源电压
标准:220V AC单相
可选:110V AC 单相、380/440V AC 三相、24V/110V/220V DC
•输出力矩
50N·M~2000N·M
•动作范围
0~90° 0~360°
•控制方式
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
•动作时间
18S~112S
•保护装置
内置过热保护、过载保护
•环境温度
-20℃~+70℃
•手动操作
机械离合机构,配手轮操作
•机械限位
电气、机械二重限位
•防护等级
IP65、IP67、可定制IP68
•防爆等级
ExdⅡ BT6,ExdⅡ CT5
•位置测量
电位计、比例控制单元
•驱动电机
鼠笼式异步电机
•进线接口
2个 PF 3/4”
•壳体材料
铝合金
•外涂层
干粉,环氧聚酯,具有超强防腐功能

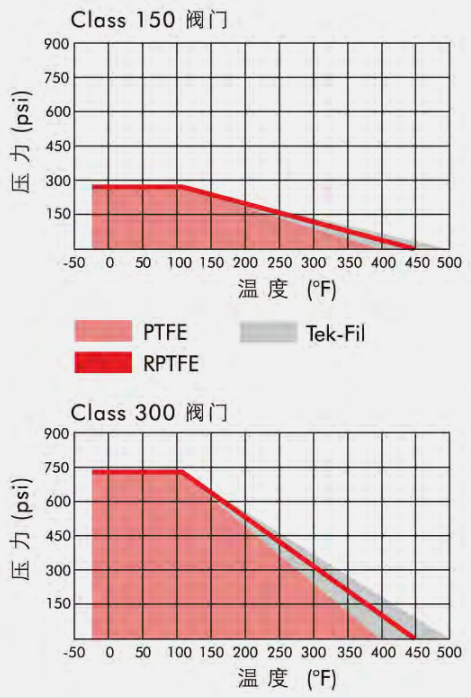

压力/温度图:
进口电动三通法兰球阀流向示意图:
三通球阀用于分流或汇合流体,是具有二面或者四面阀座的多通口球阀,任何一个通口可用作入口而无泄漏。三通球阀即可制成L型也可以制成T型通口。

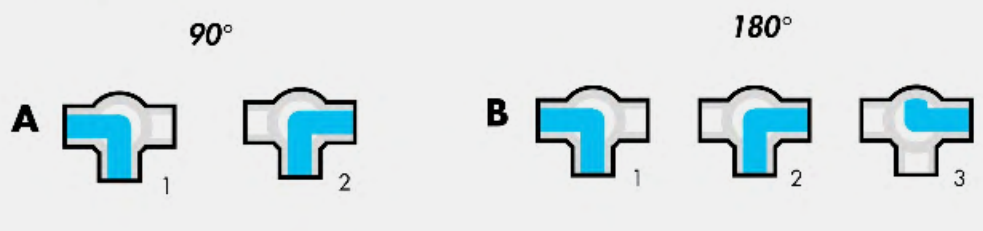

L型通口
L型孔道连接相互正交的两管道,使另一条管道切断,起改变介质流向作用。

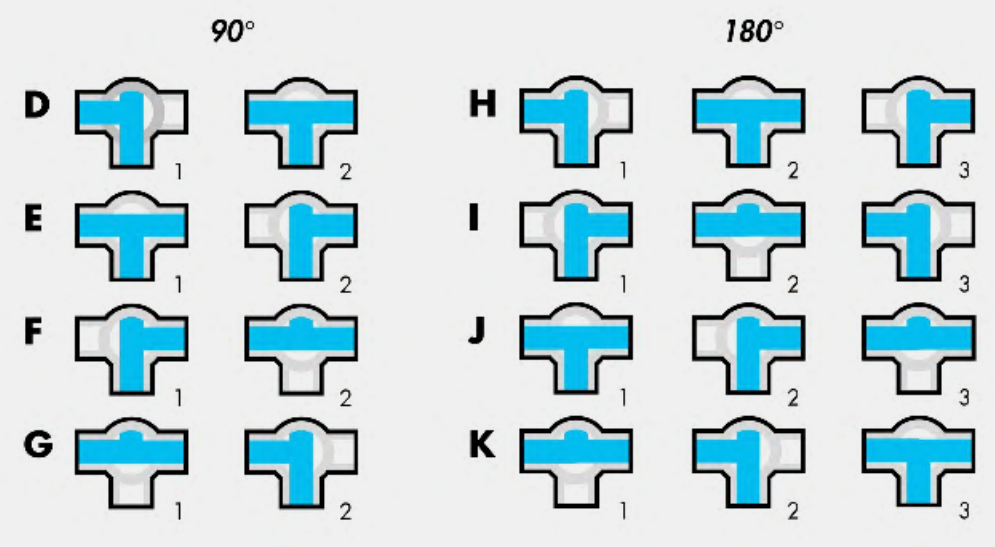

T型通口
所有T型流量端口都可以从一个标准的阀体中实现,并且可在安装现场重新组合。
实现180°旋转将需要重新设定制动板。
进口电动三通法兰球阀的零部件材质:
零件名称
材料名称
阀体
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球体
2Cr13+氮化处理
304
316
316L
阀杆
2Cr13
304
316
316L
密封圈
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质
水、气体、蒸汽、油品等
硝酸等腐蚀性介质
醋酸等腐蚀介质
尿素等腐蚀性介质
标准标准交货时间:25-30天
其他选项或替代材料可能会导致更长的交货时间。
