进口电动三通螺纹球阀

产品概述 (1000 PSI,3/8″~ 2″)
■精密铸造,固溶化处理,带锁装置
■全流量设计
■L型流道口 L Port
■T型流道口 T Port
■多种螺纹端供选择 Various Thread Standards
产品询价
产品详情

电动球阀

进口电动三通螺纹球阀


1000 PSI

3/8~ 2

AMISCO进口电动三通螺纹球阀是由电动执行器和三通螺纹球阀组合的电控阀门,可选配PTBSPTNPTG等螺纹端口。通路分为T型和L型。公称通径范围3/8~ 2″,阀体可承压1000PSI

该阀接收380V/220V/110等驱动电源或4~20mA电流信号,通过执行器90°的旋转动作,控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,来控制流体进行换向、分流或合流。

AMISCO电动三通螺纹球阀用于分流或汇合流通,是具有二面或者四面阀座的多通口球阀,任何一个通口可作入口而无泄漏。三通球阀既可以制成L型通口也可以制成T型通口。

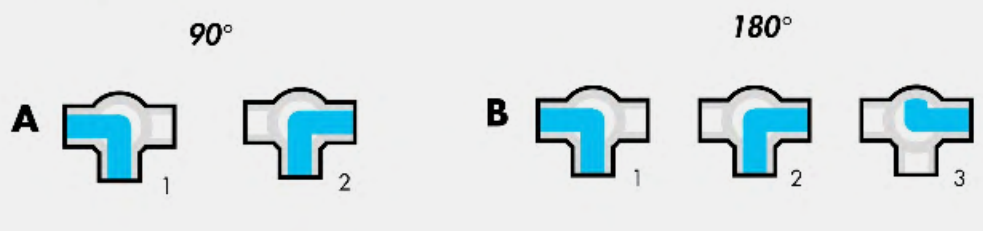

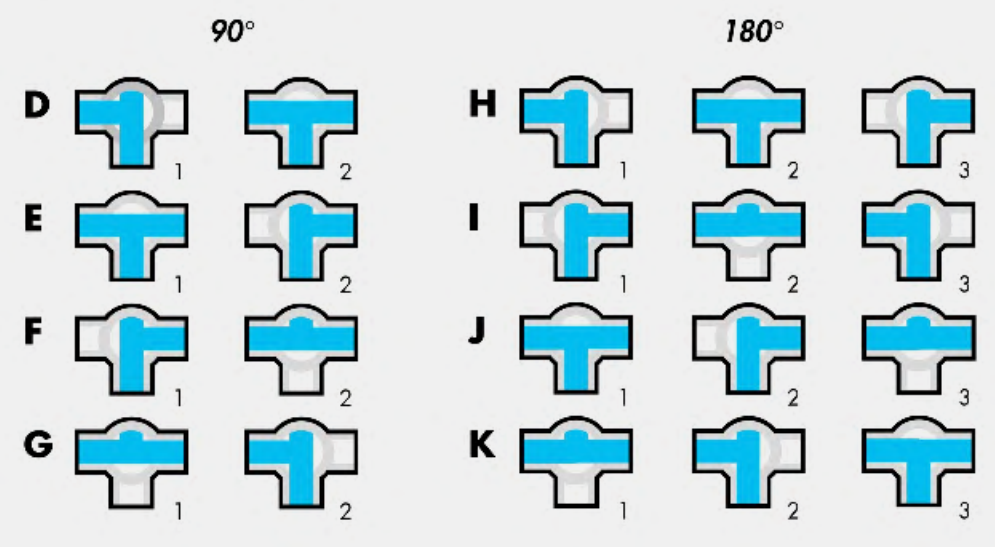

T型通口和L型通口

T型通口能使三条正交的管道相互连通和切断第三条管道,起分流、合流作用。


L型通口只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。

特点:

■球阀根据标准ASME B16.34设计

■结构简单,密封性能好,扭矩小

■精密铸造,固溶化处理,带锁装置

■全流量设计

L型流道口 L Port

T型流道口 T Port

■减流量 Reduced Port

■多种螺纹端供选择 Various Thread Standards

■采用ISO 5211 直接安装执行器平台设计

■电动执行器可选开关型、调节型、防爆型

AMISCO进口电动三通螺纹球阀的详细参数:

阀体规格

•尺寸范围

3/8”2”DN10DN50

•端部连接

螺纹PTBSPTNPTG

•流向

全通径T型或L

•工作压力

1000Psi

•温度范围

-20 to +280

•阀体材质

WCBCF8CF8MCF3M2205

•阀座材质

PTFERPTFEPEEKPOM,多层次321不锈钢、石墨

阀体标准

设计标准

BS EN12516-1API 598

•结构长度

DIN 3202

•管螺纹连接端

BS EN1092-1

•检验与测试

API 598

电动执行器规格

•控制类型

开关型、调节型、防爆型

•工作转角

标准0°~90°,±5%可调

•电源电压

AC220VDC24VAC380VAC110

•输入信号

4~20mA0~10mA1~5V DC2~10V DC

•反馈信号

有缘触点、无源触点

额定KV值:

公称通径DN

15

20

25

32

40

50

额定K v

21

38

72

110

170

270

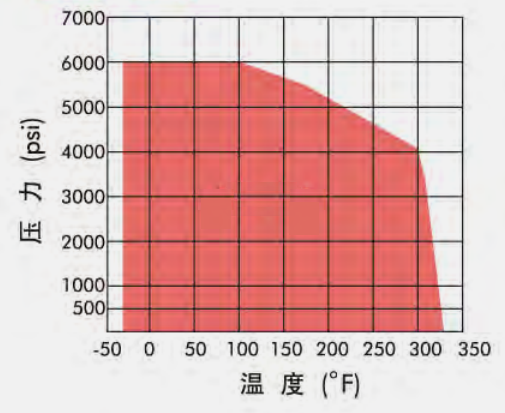

压力温度表:

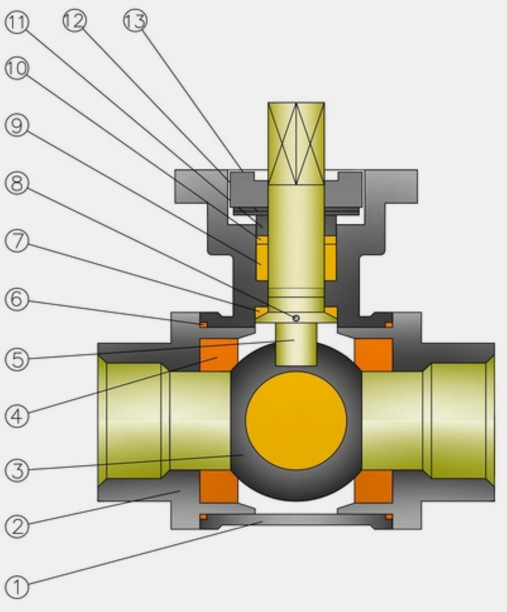

AMISCO进口电动三通螺纹球阀的零部件材质:

标准标准交货时间:25-30天

其他选项或替代材料可能会导致更长的交货时间。
