电动球阀
进口电动卫生级球阀
PN1.0MPa
15mm~ 102mm
AMISCO进口电动卫生级球阀有智能式电动执行器和全包覆阀座设计、无滞留、高洁净的卫生级球阀组成。AMSICO进口电动卫生级球阀采用卫生级不锈钢精制而成，流道内壁0.5um电子抛光，能满足CIP SIP杀菌和清洗要求。密封面采用的全包PTFE没有死角，保证卫生，广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
特性：
■内外表面精度抛光
AMISCO卫生级球阀的阀体及部件都是由CNC精密加工而成，阀体的内外表面都经过高精度抛光处理，内表面光洁度达到Ra0.6um，外表面光洁度达到Ra0.8um，可以满足超清洁应用要求。
■严格的组装过程
为了防止卫生级球阀污染，其生产加工出来的所有部件都需要在超声波清洗池里用特殊溶液进行脱油脱脂，并在指定的洁净室内进行组装调试，确保每台生产出来的球阀都可以在超清洁的系统中使用。
■全包覆式密封
AMISCO的卫生球阀的密封形式都是全包覆式密封。保证双向密封的同时，全包覆式密封可以填充阀腔内部的空隙，使介质无法在阀腔内部滞留，以达到清洁阀腔和管道的目的。
■安装灵活的三片式设计
阀体为三片式设计，安装灵活性强、在线，离线维修方便，显著缩短维护自动化阀门和焊接管道系统需要的停产时间。维修时，执行器和连接组件不需要从阀门拆下。重新安装阀门和执行机构组件很容易，无需进行调整。作为具有互换性阀门的一个品种，此系列球阀的球体、阀杆、阀杆填料、手柄以及安装平台上装配零件的设计在不同尺寸、不同系列之间具有更广泛的互换性。该设计可减少备品备件库存，并减低维修费用。
■一体式安装平台
一体式安装平台安装面符合ISO 5211标准，可以保证执行器的正确安装，使执行器在高速转动和连续载荷时不需要移动，即使阀门处于满压力工作状态时，执行器也可以被安全便捷的拆除。
结构特点：
球体
AMISCO球体经过精确的加工和镜面抛光，具有双向气泡级密封和低扭矩的特点。
阀座
AMISCO在阀座中引入了一体式阀座和密封设计，保证双向密封并提供了最低扭矩。
阀座选择
可供选择的阀座材料例如TFM600，能满足许多工况。标准的纯PTFE阀座能满足大多数需求。根据要求也可以选配其它阀座形式，如阀体间隙填料等。
阀体
1/2″-4“(15mm-10omm)阀体是经过铸造和固溶退火，具有很高的质量和强度。所有阀体上都标有可追溯的熔炼炉号。三片式阀体具有很多优点，安装灵活，不需要法兰，易于在线或非在线检修。
阀体铰链
所有尺寸的阀门均具有两对阀体插销，在线检修时有助于使阀体与连接端面对齐。
连接形式
AMISCO卫生级球阀具有两种标准的可互换的连接形式一易于安装的快速卡套式连接和适于特殊地点安装的延长管焊接连接。
智能阀杆安装
AMISCO生产重载荷、高质量阀杆。所有AMISCO阀杆是由内部装入、防吹出设计，具有很高的安全性。超清洁阀的阀杆具有活动载荷、自调节双重阀杆密封，阀杆强度高、直径大。
利用碟形垫片，该阀杆密封可以自动调节以补偿温度和磨损变化带来的影响。通过一个凹型的锁定垫片强化了阀杆的安装，防止在高速转动过程中阀杆螺母的松脱。

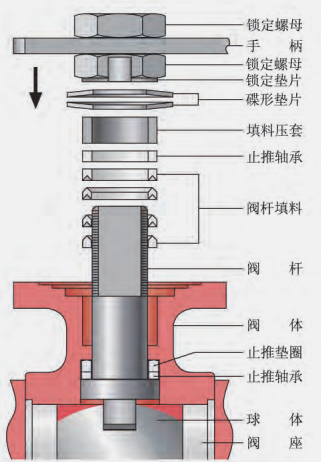

阀杆密封
止推轴承和止推垫圈组合形成了第一层阀杆密封。可调节的阀杆填料和另一个止推轴承在阀杆与阀体间形成了第二层密封。阀杆填料也是有PTFE组成，具有高清洁性和使用寿命。
双重螺母锁定
卫生级阀门标配有带锁定垫片的双重锁定螺母，在阀门处于满工作压力的情况下也可以便捷和安全的拆卸下手柄。
AMISCO进口电动卫生级球阀的技术数据：|
阀体规格 |
||
|
•尺寸范围 |
15mm〜102mm |
|
|
•端部连接 |
快装、焊接、螺纹 |
|
|
•工作压力 |
PN1.0MPa |
|
|
•温度范围 |
≤180℃ |
|
|
•阀芯形式 |
O型球形阀芯 |
|
|
•动作范围 |
0~90° |
|
|
•死区 |
≤1%（可调） |
|
|
•阀体材质 |
304/316/316L不锈钢 |
|
|
•球体材质 |
304/316/316L不锈钢 |
|
|
•阀座材质 |
PTFE、RPTFE、PPL |
|
|
•适用介质 |
啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 |
|
|
阀体标准 |
||
|
•设计标准 |
BS EN12516-1、API 598 |
|
|
•结构长度 |
3A、DIN、SMS、IDF、RJT、BPE、ISO |
|
|
•管螺纹连接端 |
BS EN1092-1 |
|
|
•检验与测试 |
API 598 |
|
|
电动执行器规格 |
||
|
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC |
|
|
输出力矩 |
50N·M～2000N·M |
|
|
动作范围 |
0～90° 0～360° |
|
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|
|
动作时间 |
18S～112S |
|
|
保护装置 |
内置过热保护、过载保护 |
|
|
环境温度 |
-20℃～+70℃ |
|
|
手动操作 |
机械离合机构，配手轮操作 |
|
|
机械限位 |
电气、机械二重限位 |
|
|
防护等级 |
IP65、IP67、可定制IP68 |
|
|
防爆等级 |
ExdⅡ BT6,ExdⅡ CT5 |
|
|
位置测量 |
电位计、比例控制单元 |
|
|
驱动电机 |
鼠笼式异步电机 |
|
|
进线接口 |
2个 PF 3/4” |
|
|
壳体材料 |
铝合金 |
|
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|

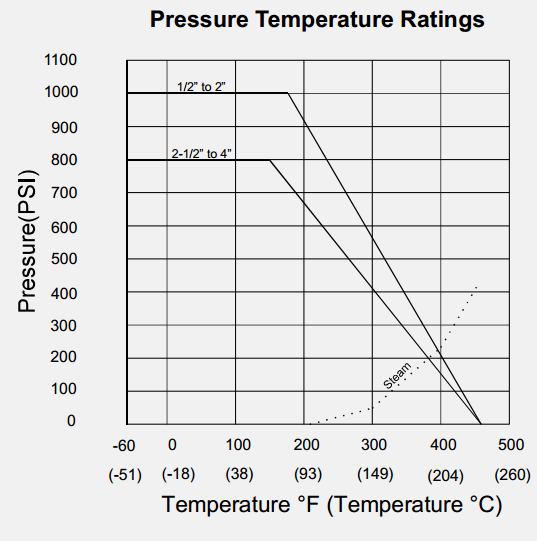

压力/温度图：

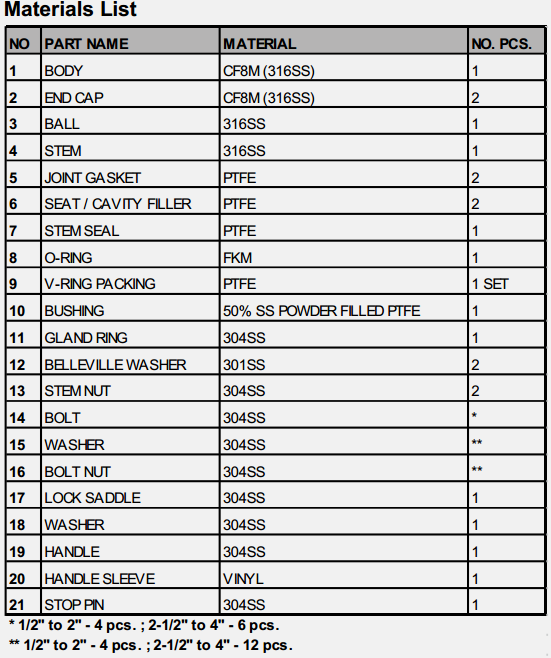

AMISCO进口电动卫生级球阀的零部件材质：
相关产品：进口电动卫生级三通球阀 进口电动无滞留卫生球阀 进口电动三通食品球阀 进口电动卫生卡箍球阀
