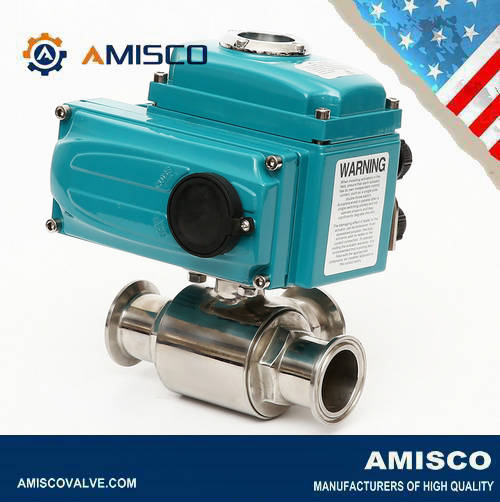

进口电动卫生级三通球阀

产品概述 (PN1.0MPa,15mm~102mm)
■三通球阀
■端部类型:快装、焊接、卡箍
■压力等级:1000WOG
■温度: -30℃~200℃
■防爆裂阀杆设计
■ISO 5211直接安装的顶部法兰
产品询价
产品详情

电动球阀

进口电动卫生级三通球阀


PN1.0MPa

15mm~ 102mm

AMISCO进口电动卫生级三通球阀为全包覆式阀座,可以减少因流动介质在球体和阀体壁隙沉淀引起的污染。阀门为全通径设计,有L型和T型通路可供选择,提供了卡箍连接、焊接等连接方式。AMISCO进口电动卫生级三通球阀经过精密的检验流程和严格的品质管理,加工过程中,流道经过精密抛光和灭菌处理。该阀粗糙度达15Ra~20Ra,可以满足清洁应用要求,达到指定的清洁标准。电动卫生级三通球阀在食品加工、饮料、果汁、酿酒等领域有着广泛应用。

特性:

■三通球阀

■端部类型:快装、焊接、卡箍

■压力等级:1000WOG

■温度: -30~200

■防爆裂阀杆设计

ISO 5211直接安装的顶部法兰

标准应用

*混合流道介质

*介质向不同的方向分流

*使介质避开过滤器,仪表,热交换器等

*引导介质从储存罐中排除或流进

*关闭来自不同流向的介质

设计特点:

包裹式阀座

可以选择全包裹式阀座。全包裹式阀座可以减少因为流动介质在球体和阀体壁隙沉积引起的污染。

精密加工的球体和阀杆

球体和阀杆的连接方式的设计确保了两者之间的稳固连接。阀门的阀杆与阀球有小销钉连接,所有的阀杆提供防吹出保护。球体经精密机加工和抛光,确保气泡级密封和较低的操作扭矩。阀体的边缘经机加工,以减少阀座的磨损和延长工作年限。

一体式安装平台

铸造而成的安装平台确保牢固安装执行机构。控制设备可以简便安全地在阀门全压工作压力下拆除。安装平台设计符合ISO5211标准,并直接与阀体铸造为一体。通过改变位于安装平台的行程限位螺栓位置,可以将一个标准配置的多通径阀门变换成任意一种不同的流向模式,满足不同的需求。

智能可靠的阀杆密封

活动加载式阀杆密封以确保阀杆的密封性、利用蝶形弹簧垫片和阀杆密封可自动调节来适应温度变化和日常磨损。阀门利用一个独立的填料压环,方便在全压工作状态中进行调整。阀门提供一级密封和二级阀杆密封。第一级密封是由一个止推垫片和氟橡胶O型圈组成的。第二级密封在阀杆上部形成了在阀杆和阀体之间可以调节的阀杆密封。

零件的互换性

许多部件,包括球、阀杆、阀座、阀杆密封和阀体密封都可以在同一个规格不同类型的阀门中互换。

四个阀座的设计

该系列阀门带有一个额外的第四个阀座。这个阀座的作用像一个自带密封可以防止腔体部分的泄漏和保持球体的位置校准。这个增加的阀座可以使一个阀门具有控制不同流向的功能,又具有开关阀的功能(T型通径和L型通径的球体都可以处于关闭位置)。AMISCO的阀座设计可以确保多流向控制的同时,还可以达到零泄漏和较低的扭矩。

AMISCO进口电动卫生级三通球阀的详细参数:

阀体规格

•尺寸范围

1/2”~4”

•端部连接

快装、焊接、螺纹

•工作压力

PN1.0MPa

•温度范围

-30~200

•流向

T/L

•死区

1%(可调)

•阀体材质

304/316/316L不锈钢

•球体材质

304/316/316L不锈钢

•阀座材质

PTFERPTFEPPL

•适用介质

啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等

阀体标准

设计标准

BS EN12516-1API 598

•结构长度

3ADINSMSIDFRJTBPEISO

•管螺纹连接端

BS EN1092-1

•检验与测试

API 598

电动执行器规格

电源电压

标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V DC

输出力矩

50N·M2000N·M

动作范围

090° 0360°

控制方式

开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(420mA模拟量信号控制)

动作时间

18S112S

保护装置

内置过热保护、过载保护

环境温度

-20℃~+70

手动操作

机械离合机构,配手轮操作

机械限位

电气、机械二重限位

防护等级

IP65IP67、可定制IP68

防爆等级

Exd BT6,Exd CT5

位置测量

电位计、比例控制单元

驱动电机

鼠笼式异步电机

进线接口

2 PF 3/4

壳体材料

铝合金

外涂层

干粉,环氧聚酯,具有超强防腐功能

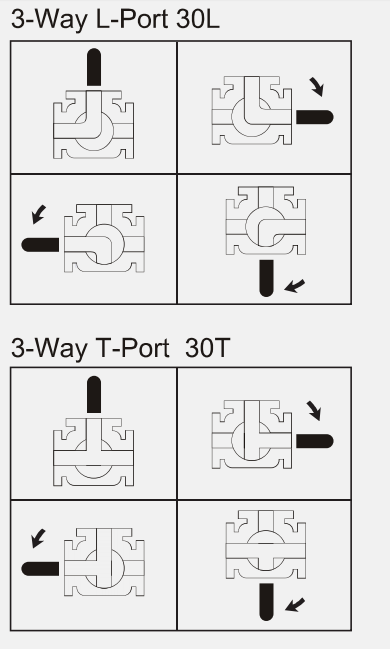

AMISCO进口电动卫生级三通球阀的流向图:

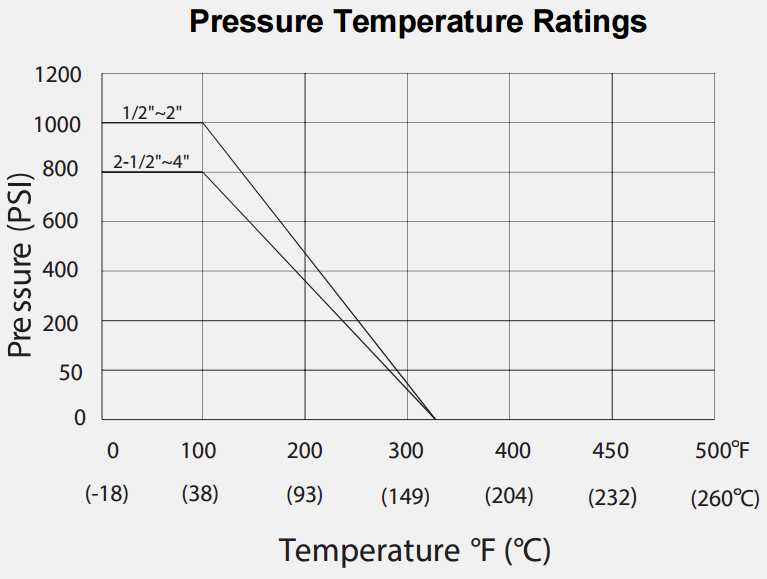

压力温度额定值

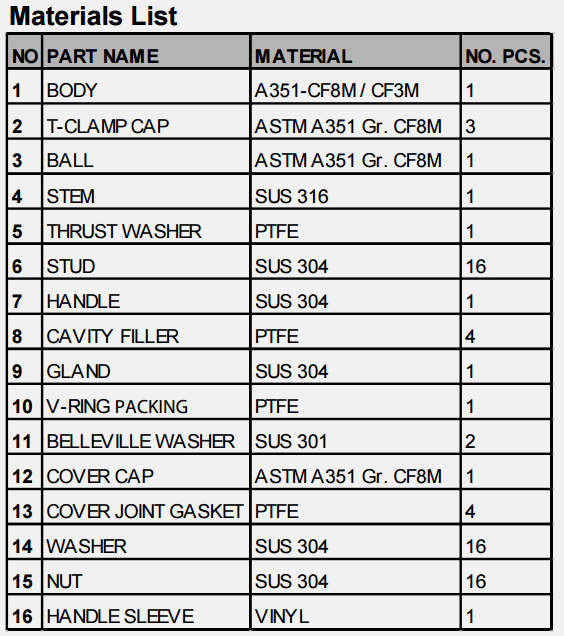

零部件材质


标准交货时间:15-20天

其他选项或替代材料可能会导致更长的交货时间。
