电动球阀
进口电动衬氟球阀
CLASS 150~300
1/2” ~ 12”

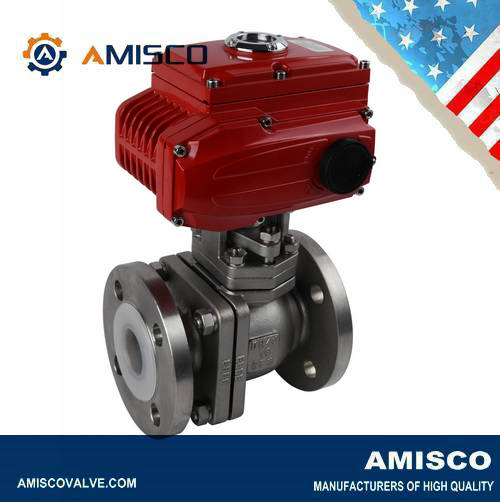

AMISCO进口电动衬氟球阀是二片式精铸结构，与流体接触的阀体内腔及阀芯全衬PTFE、F46、或PFA，拥有极佳的抗化学流体腐蚀的能力，几乎能耐所有化学介质（包括浓硝酸和王水）的腐蚀。该阀的通径范围为1/2” ~ 12”，压力范围为PN10~PN40，可配置开关型、调节型、防爆型电动执行器。
特性：
■衬氟球阀
■端部类型：法兰
■压力等级：CLASS 150~300
■温度： -30℃~200℃
■阀体材质：WCB、304、316
■衬氟材料：PTFE、F46、PFA
■防爆裂阀杆设计
■ISO 5211直接安装的顶部法兰

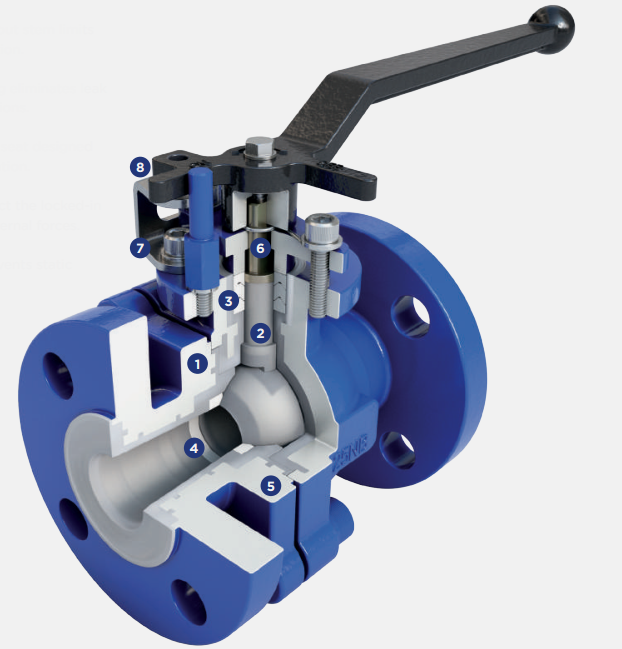

设计特点：
1、全PFA内衬的球阀、阀杆和阀体具有卓越的耐腐蚀、耐渗透和耐微生物污染能力，最大限度地保证了产品的纯度和可靠性。
2、坚固耐用，高强度的阀杆，防止脱出和控制滞后，确保可靠的操作。
3、可调PTFE V形填料消除了泄漏路径，减少了无组织排放。
4、耐用，耐腐蚀的聚四氟乙烯阀座设计为零泄漏，低扭矩隔离。
5、金属对金属阀体接头保护锁定衬套免受外力造成的损坏。
6、防静电装置，防止静电积聚。
7、ISO 5211顶部直装平台，便于执行器安装。
8、整体上锁/挂牌（LOTO）。
进口电动衬氟球阀的详细参数：
|
阀体规格 |
||
|
•尺寸范围 |
1/2”~12” |
|
|
•端部连接 |
法兰 |
|
|
•工作压力 |
CLASS 150~300 |
|
|
•温度范围 |
-30℃~200℃ |
|
|
•死区 |
≤1%（可调） |
|
|
阀体标准 |
||
|
•设计标准 |
BS EN12516-1、API 598 |
|
|
•结构长度 |
3A、DIN、SMS、IDF、RJT、BPE、ISO |
|
|
•管螺纹连接端 |
BS EN1092-1 |
|
|
•检验与测试 |
API 598 |
|
|
电动执行器规格 |
||
|
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC |
|
|
输出力矩 |
50N·M～2000N·M |
|
|
动作范围 |
0～90° 0～360° |
|
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|
|
动作时间 |
18S～112S |
|
|
保护装置 |
内置过热保护、过载保护 |
|
|
环境温度 |
-20℃～+70℃ |
|
|
手动操作 |
机械离合机构，配手轮操作 |
|
|
机械限位 |
电气、机械二重限位 |
|
|
防护等级 |
IP65、IP67、可定制IP68 |
|
|
防爆等级 |
ExdⅡ BT6,ExdⅡ CT5 |
|
|
位置测量 |
电位计、比例控制单元 |
|
|
驱动电机 |
鼠笼式异步电机 |
|
|
进线接口 |
2个 PF 3/4” |
|
|
壳体材料 |
铝合金 |
|
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|
标准规范：
进口电动衬氟球阀的零部件材质：
|
零件名称 |
材料 |
|||
|
阀体、阀盖 |
WCB+F46 |
304(CF8)+F46 |
316(CF8M)+F46 |
316L(CF3M)+F46 |
|
球体 |
2Cr13+氮化处理+46 |
304+46 |
316+46 |
316L+46 |
|
阀杆 |
2Cr13+46 |
304+46 |
316+46 |
316L+46 |
|
阀座密封圈 |
PTFE、碳素纤维＋PTFE |
|||
|
密封填料 |
V型聚四氟乙烯填料 |
|||
进口衬氟球阀适用于以下场合：
>超纯水
>半导体
>化工/石油化工
>氯碱
>磷肥
>清洁液体和气体
>腐蚀性液体和气体
>危险液体和气体
>粘性液体
>真空服务
>强氧化剂
>有机溶剂
标准交货时间：25-30天
其他选项或替代材料可能会导致更长的交货时间。
