电动球阀
进口电动V型球阀
CLASS 150~600
1” ~ 12”

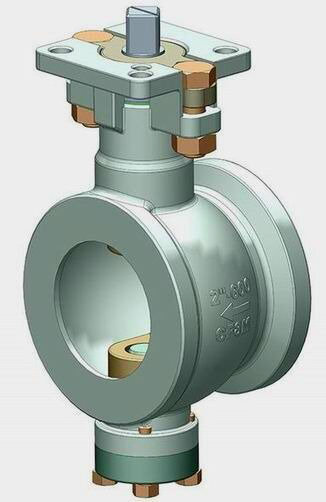

AMISCO进口电动V型球阀的球芯为V型结构,对阀座具有剪切作用,适用于含有纤维或微小固体颗粒的悬浊液介质,特别是用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的管道中。
AMISCO进口电动V型球阀的V型切口球芯与金属阀座之间具有剪切作用,除了适用于含纤维、微小固体颗粒等介质的管道上做切断作用,配置调节型的电动执行器后还可有可靠的调节定位能力,流量特性近似等百分比,可调范围广。
该阀采用板簧加载的可动阀座结构,避免了阀座与球芯会产生卡阻和脱离的问题,提高了密封的可靠性和使用寿命。
AMISCO进口电动V型球阀的特性:
■调节性能好,流量特性精准
■适用带有固体物质的苛刻介质
■中轴密封是活动的压块,方便检修
■阀体小巧、经济实惠
■密封面和内腔可做碳化钨处理
设计特点:
V型球阀:
气泡级关闭密封阀门和精确的控制阀门合二为一
标准的圆形通道口球阀一直被持续用于多种控制应用中,如用于需要适度压降的工况。
现在,AMISCO研发的定制化V型球阀,对全系列的控制应用提供了出色的流量控制。
与其它公司提供的同等尺寸的截止阀和分段控制阀相比,这些90°开关控制阀的结构更为紧凑,重量更为轻便,价格更为经济实惠。因装有先进的数控执行机构以及球阀固有的优势, AMISCO V形控制阀对控制指令反应迅速。这些阀门超过了六级密封等级,气泡关闭密封时为零泄漏。其它特点还包括超大的可调范围和重复性能,大流量,能在含有固体和纤维的流体中作业,易于维护,易与PLC界面和计算机指令相兼容等。
优良的控制特性
AMISCO的V形球能够对球阀下游提供预期的和精确的流量控制。这些切割精确的V形球体可与截止阀的控制性能媲美,且具有经济实惠,体积小,重量轻的球阀特点。

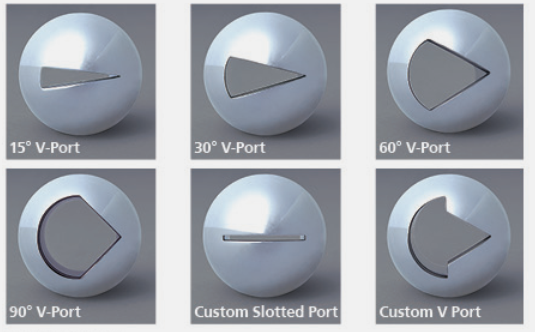

AMISCO可提供多种V型端口和槽形端口的球体。

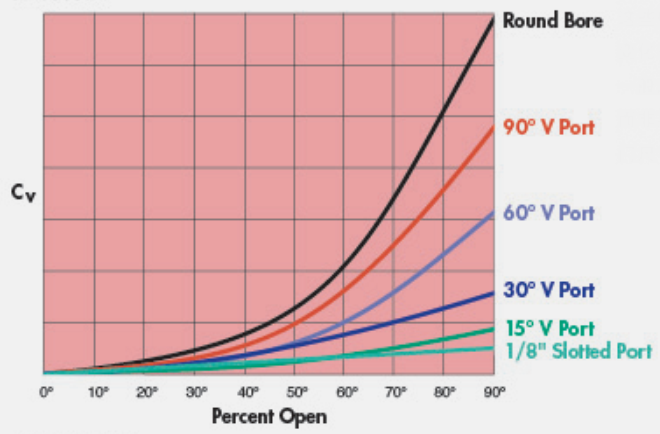

标准端口球体和根据客户需求订制的球体见上图。90°和60°端口球体,像标准圆孔球体一样,提供等百分比流量的特点。槽形球体和V形端口球体有一个小的打开角度,如15°球体,具有线性流体特征。中等角度V形端口阀,如30°球体,具有改进的等百分比流量特性。球体端口也可根据客户要求订制,以满足对特殊控制的需求。根据对工艺条件灵活设计,并对球形稍做改变,即可改变阀门的Cv值和控制特点。
调节范围广
该球体特点为阀门在几乎关闭和全开位置都能控制流量。虽然端口形状和阀门尺寸会影响到调节范围,AMISCO特色球体最小可调节范围为200:1,并能超过800:1。在常规的20%-80%的开关范围内,流速具有较高的重复性
流量大
AMISCO V形调节球阀提供最大化流量,与相同尺寸的截止阀比,实际上要大的多。控制球阀固有的形态,能提高流速,在很多应用中,即使球阀口径小于管道尺寸,亦可使用。球阀阀座与球的自洁功能可使球阀被用于泥浆和多纤维介质工况中
高压降
此系列在提供无泄露操作的同时,在工艺上能够承受高压降。V形控制系列,能满足当今加工业对精确度的控制要求。极限压降对流体可高达500ps,对蒸汽可高达300ps有关控制阀规格和压降范围,请咨询工厂或经销商。
双向关闭气泡密封
V形控制球阀可提供六级双向关闭气泡密封,符合FC170-2标准。

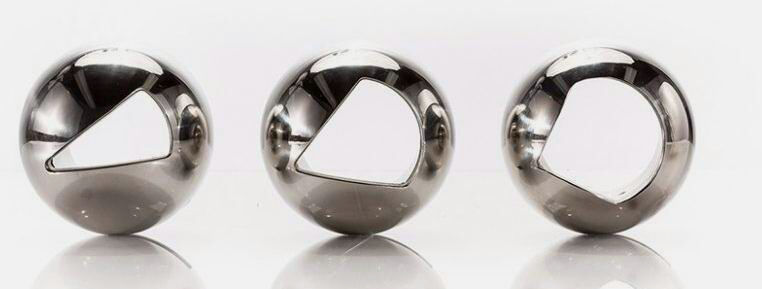

球体设计
所有AMISCO球阀的球体加工精密,外表镜面抛光,质地为实心不锈钢。如同 AMISCO标准圆孔球一样,V形端口和槽形端口球体开孔边缘被倒成圆角,以减少阀座磨损,延长使用寿命。AMISCO控制阀在球体而不是在阀座上开孔-这有助于提高灵活性能、耐用性能和适应性能。
灵活性能
可根据需要,从多种球体和阀座中做出选择。从标准球阀到V形端口控制阀的转换,仅需要更换球体,而所有其它阀门部件维持不变。
增强的线性反应

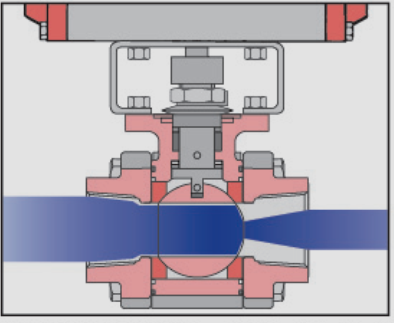

由于线性设计的固有特性配合控阀的特点,管道介质得以呈线性状流管道系统。这种设计增强了对介质的控制,以及对控制指令的快速反应,介质从左侧流进阀门。
流量通过阀门左侧进入,推荐在安装时将球的V形扣朝向球阀的下游。
耐用性能
控制阀的压降接受部分在于控制件的边缘部分。将实际的压降集中在球体V形开口边缘而不是集中在较软的阀座材质上,可大大提高产品的耐用性能。
适用性能
当需要更换阀座时,AMISCO三片式球阀阀体可被方便地转至一边,进行在线更换。而竞争对手的阀门,由于阀座有切口,需用带有凹槽的特殊端盖以适应阀座。这些端盖不能在线更换阀座,而必须将整个阀门从管线上拆卸下来。AMISCO球阀利用标准端盖和阀座提高了适用性。
控制特点
无滞后特性
AMISCO控制阀系列的固有设计特点能够消除任何可预测到的滞后现象。这是节流控制的一个非常重要的特点。 AMISCO球阀的设计特点为球体和阀杆之间的紧密连接,阀杆直径越大,连接面积就越大。球和阀杆之间的连接面加工精密,公差极小,以减小可能产生的滞后。AMISCO设计的球体和阀杆无需手工互配,即可确保紧密连接。可在现场将标准球阀更换为V形端口控制阀。阀门与执行器的连接使用高负载支架和连接套。气动执行器的齿轮带有标准导向轴承,可以减少执行机构工作时产生的晃动。整个控制阀系列的连接件加工精确,公差较小。
阀杆密封和阀座
AMISCO球阀通过应用阀杆填料的设计,活动加载式密封,可自行调节的阀杆密封以及卓越的阀座结构,能够阻止泄漏。与AMISCO经久耐用的执行机构配套使用,将使V形控制阀的使用寿命大大超过其它同类型的控制阀。摩擦系数低,防腐防锈性能好,使AMISCO球阀更为耐用。
阀座选择
阀座材质选择范围广泛,可满足多种需求。阀座包括RPTFE,TFM1600,不锈钢PTFE(5050), UHMWPE,PEEK和Tek-Fl阀座,具有耐高温高压的特性。亦可提供金属阀座和其它材质阀座,具体请咨询工厂。

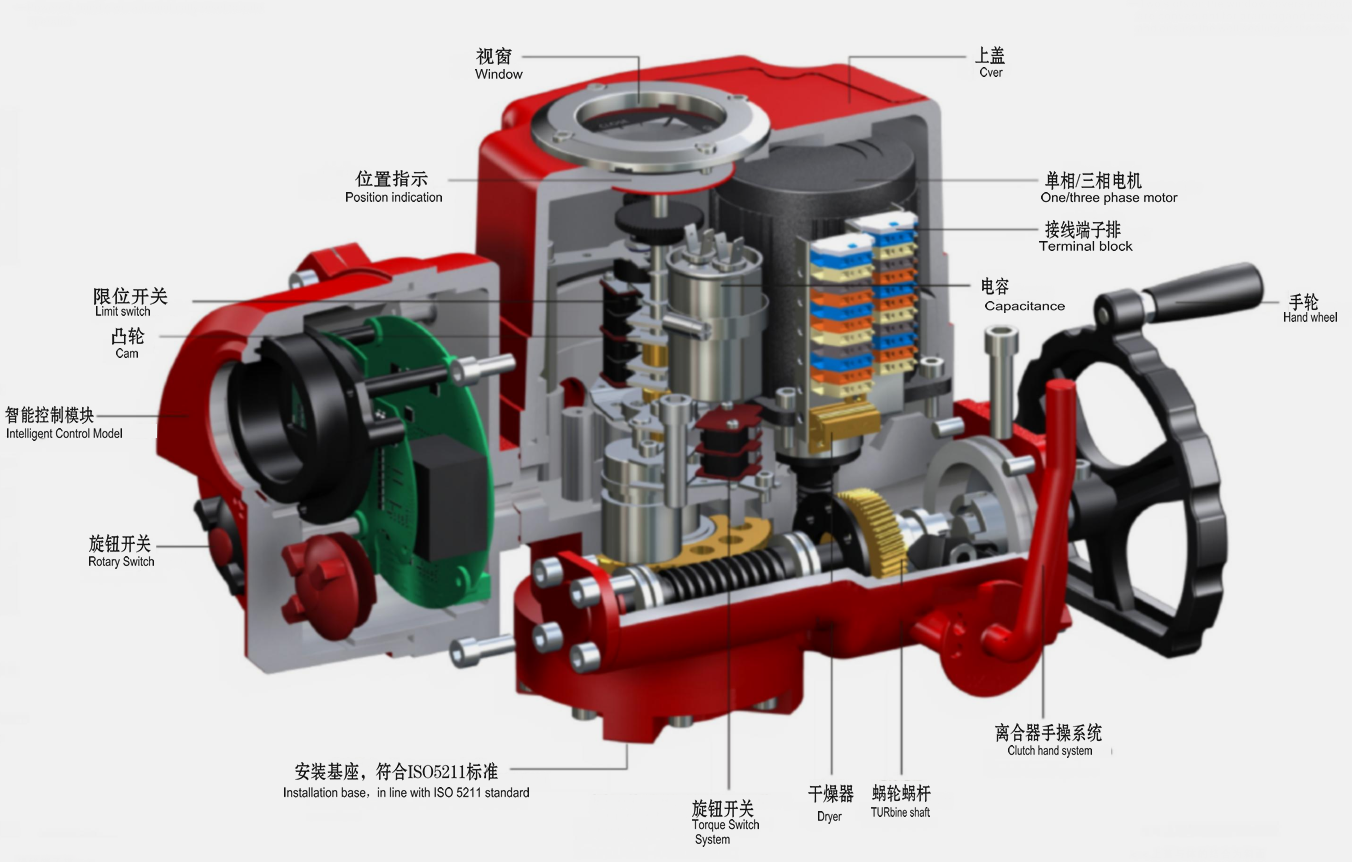

电动执行器:
AHQ系列电动执行器用于控制阀门和其他类似产品的0°-270°旋转,如蝶阀,球阀,阻尼器,挡板阀,旋塞阀,百叶窗阀等。广泛应用于石油,化工,水处理,船舶, 造纸,电厂,供暖,轻工等行业。可由380V /220V / 110V交流电源或24V / 110V直流电源驱动,输入4-20mA电流信号或0-10V直流电压信号作为控制信号。将阀门移 动到正确的位置,实现自动控制,其最大输出扭矩为2000N-M.( CE认证和防爆证书)。
壳体
指该盖由硬质铝合金制成,具有阳极氧化处理和聚酯粉末涂层。高耐腐蚀,防水等级为IP67。IP68和防爆型是可选的。
电机
全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,F级绝缘等级。内部热保护开关避免损坏电机。
手动手轮
手轮设计安全可靠,省力省力。当执行器未通电时,将离合器拉到正确的位置后,可以用手轮操作。一旦通电,离合器将自动返回。
位置指示器
安装在中心轴上,用于观察阀门的位置。为了避免沉积和观察方便,它是由凸透镜设计的。
加热器和恒温器
用于控制执行器内的温度,以避免内部潮湿。
限位开关
两机械和电子双限位。机械限位螺丝可调,安全可靠。电子限位开关是由凸轮控制的SPDT。限位开关的位置可以通过简单的调整精确方便地设定。
扭矩开关
提供过载保护(OHQ 005/008/010除外),并且当阀门堵塞时,通过自动切断电源来避免阀门和执行器的损坏。(工厂设置,无需用户修改)
自锁
精密蜗轮蜗杆传动大扭矩,噪音低(最高50dB ),使用寿命长。自锁功能可防止反转,确保稳定性和可靠性。高效润滑油在出厂前已经添加,不再需要添加。
防脱螺栓
拆下盖子时,螺栓将附着在盖板上。所有外部螺栓均采用不锈钢制成。
安装
电动执行器底部的安装尺寸符合国际标准ISO5211和DIN3337。孑L成四方形,易于通过线性或45。安装。执行器可以垂直或水平安装。
线路
电路控制电路符合单相或三相电源标准,布局合理紧凑。端子有效满足各种附加功能要求。
智能模块
采用高度集成,低功耗的MCU和模拟电路控制板。由于全金属外部安装,电机热源和控制板有效分离,大大提高了软,硬件的抗干扰和耐热性。
阀位数字显示
执行器打开和关闭期间,液晶显示屏上显示阀门位置的变化。
相序自动化调整
智能执行器自动连接到三相电源相序。
应用
温度控制一阀门可达到关闭六级密封,是用于蒸汽和温度控制的理想选择。
流量控制—V型控制系列球阀的流量大可根据预期范围调整流量和重复性,是用于流量控制的理想选择。
蒸汽控制—V形控制系列球阀能够提供气泡级关闭密封,利用 AMISCO自动加载智能阀杆设计,消除了出口端泄漏这类典型问题以及类似截止阀等蒸汽控制阀所存在的阀杆泄漏问题。
液位控制和用于PH(酸碱度)工况—将AMISCO控制执行机构与标准圆孔球体球阀配套使用,是用于这些工况的理想选择。
堵漏装置—加长的阀杆密封设计可以防止代价高昂的停工修复时间,并能提供双重阀杆密封。零可增加一个圆珠头止回阀,用于注入密封剂。
AMISCO进口电动V型球阀的详细参数:
阀体规格 |
||
•尺寸范围 |
1”~12” |
|
•端部连接 |
法兰 |
|
•工作压力 |
CLASS 150~600 |
|
•温度范围 |
-30℃~280℃ |
|
•阀体材质 |
WCB、CF8、CF8M、CF3M |
|
•密封面材质 |
镀硬珞、氮化-堆焊司太立、喷涂碳化钨、喷涂镍基合金、喷涂司太立、DEVLON、PCTFE |
|
•密封等级 |
FCI 70-2 V级、VI级 |
|
阀体标准 |
||
•法兰标准 |
GB/T 9113.1-2010、JB/T19.1-1994、HG/T 20592-2009、ASME B 16.5 EN 1092-1:2001 |
|
•压力-温度额定值 |
GB/T 12224-2007、AMSE B16.34-2003、ISO 7005-1 |
|
•结构长度标准 |
法兰式:ISA S75.04-1995、IEC/DIN534-3-2 |
|
•密封与强度试验 |
GB/T 4213-2007 |
|
电动执行器规格 |
||
电源电压 |
标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V DC |
|
输出力矩 |
50N·M~2000N·M |
|
动作范围 |
0~90° 0~360° |
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制) |
|
动作时间 |
18S~112S |
|
保护装置 |
内置过热保护、过载保护 |
|
环境温度 |
-20℃~+70℃ |
|
手动操作 |
机械离合机构,配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
|
防护等级 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
ExdⅡ BT6,ExdⅡ CT5 |
|
位置测量 |
电位计、比例控制单元 |
|
驱动电机 |
鼠笼式异步电机 |
|
进线接口 |
2个 PF 3/4” |
|
壳体材料 |
铝合金 |
|
外涂层 |
干粉,环氧聚酯,具有超强防腐功能 |
|
AMISCO进口电动V型球阀的流量系数:
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量系数Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |

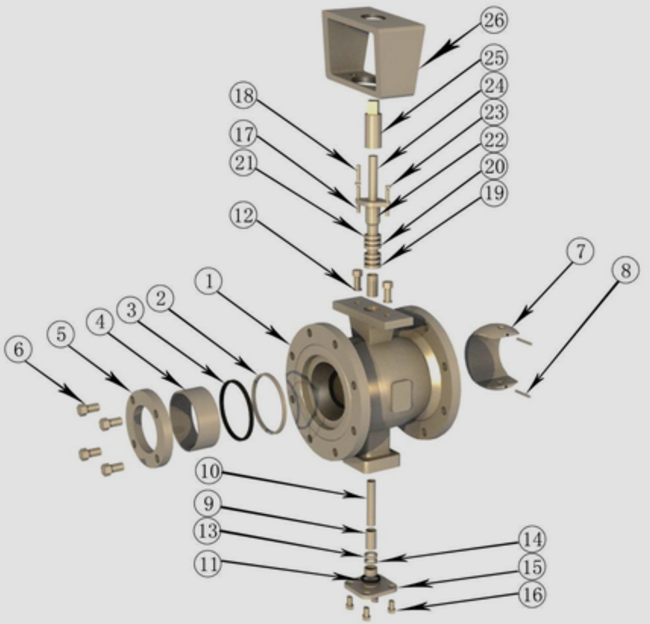

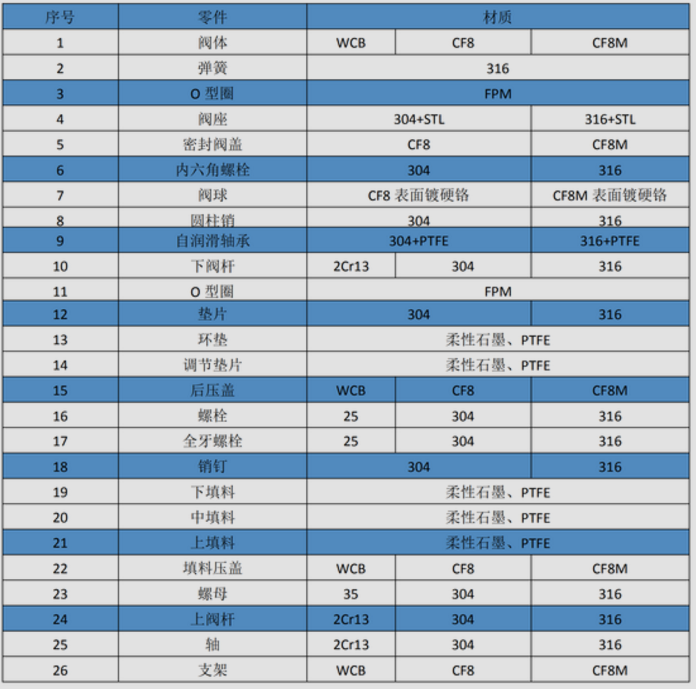

AMISCO进口电动V型球阀的零部件材质:
标准交货时间:35-45天
其他选项或替代材料可能会导致更长的交货时间。
