电动球阀
进口电动V型调节球阀
CLASS 150~600
1” ~ 12”
AMISCO进口电动V型调节球阀都提供了不同角度V字型刃口的调节球阀选项,在球阀中提供了百分比流量调节特性。这些V型调节球阀是昂贵的线性控制阀的经济替代品。AMISCO将其成熟的耐磨锥形阀杆密封与柔性金属阀座设计结合在一起,具有极长的使用寿命。可选金属阀座可用于高温应用。
该阀的关闭件即球体上具有锋利的V字型刃口,在球体回转过程中,关闭件之间有擦拭作用,对介质具有强有力的切断力。球体的V型开口与阀座流道形成一个扇形区域,在回转过程中可改变流道截面积,形成对介质的精确调节,因此该阀同时具有开关和调节两种功能。AMISCO进口电动V型调节球阀的特点:
1、阀体:采用一片式阀体设计,对夹式和法兰式V型球阀体都是整体侧装结构,结构刚性性强,不易引起变形和外泄。
2、阀杆:外圆采用精磨技术,与填料之间的配合磨擦系数小,提高了阀门调节精度。
3、自润滑轴承:上下阀杆采用自润滑固定,具有回转精度高和转动稳定性好,使阀门运转更加顺畅。
4、密封座盖:侧装式密封座盖设计,使阀门维修更加方便。

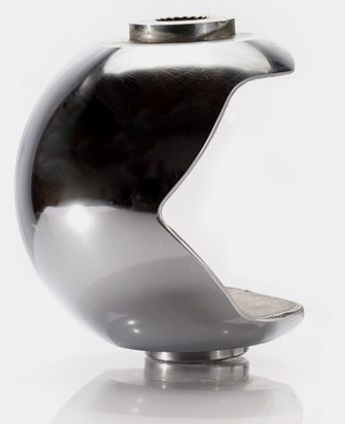

5、 V型阀芯:设计成带特殊形状的形切口,使阀门具有近似等百分比的流量特性,带切口的球面与阀座之间有剪切作用,能够切断及刮除含纤维介质、高粘度介质、含固体颗粒的流体,使之畅通无阻经过阀门,V型球阀表面硬化处理,经磨削抛光,平滑耐磨。
6、阀座:采用波形弹簧预紧,使密封座始终与阀芯紧密接触,密封性能好,可对在长期使用中密封副磨损起到自动补偿作用。
7、软密封阀座和金属阀座可互换以满足不同工况。
8、更换阀座步骤简单方便。
9、小流量精确控制:通过对小口径阀芯特殊性开口的加工,可实现小Cv值精确控制。
AMISCO进口电动V型调节球阀的技术数据:
阀体规格 |
||
•尺寸范围 |
1”~12” |
|
•端部连接 |
法兰、对夹 |
|
•工作压力 |
CLASS 150~600 |
|
•温度范围 |
软密封:-20℃~+200℃ 硬密封:-60℃~+350℃ |
|
•阀芯动作 |
顺时针转动阀闭 |
|
•阀体材质 |
LCB、WCB、CF8、CF8M、CF3、CF3M |
|
•密封面材质 |
镀硬珞、氮化-堆焊司太立、喷涂碳化钨、喷涂镍基合金、喷涂司太立、DEVLON、PCTFE |
|
•密封等级 |
FCI 70-2 V级、VI级 |
|
•流量特性 |
等百分比 |
|
•开度 |
90° |
|
阀体标准 |
||
•法兰标准 |
GB/T 9113.1-2010、JB/T19.1-1994、HG/T 20592-2009、ASME B 16.5 EN 1092-1:2001 |
|
•压力-温度额定值 |
GB/T 12224-2007、AMSE B16.34-2003、ISO 7005-1 |
|
•结构长度标准 |
法兰式:ISA S75.04-1995、IEC/DIN534-3-2 |
|
•密封与强度试验 |
GB/T 4213-2007 |
|
电动执行器规格 |
||
电源电压 |
标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V DC |
|
输出力矩 |
50N·M~2000N·M |
|
动作范围 |
0~90° 0~360° |
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制) |
|
动作时间 |
18S~112S |
|
保护装置 |
内置过热保护、过载保护 |
|
环境温度 |
-20℃~+70℃ |
|
手动操作 |
机械离合机构,配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
|
防护等级 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
ExdⅡ BT6,ExdⅡ CT5 |
|
位置测量 |
电位计、比例控制单元 |
|
驱动电机 |
鼠笼式异步电机 |
|
进线接口 |
2个 PF 3/4” |
|
壳体材料 |
铝合金 |
|
外涂层 |
干粉,环氧聚酯,具有超强防腐功能 |
|

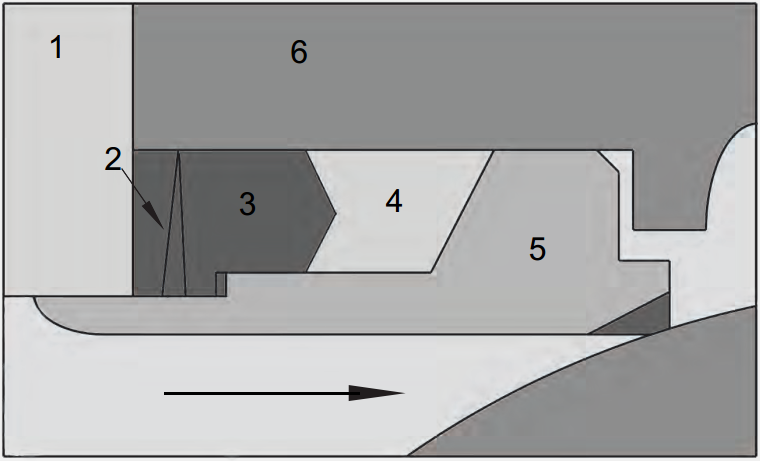

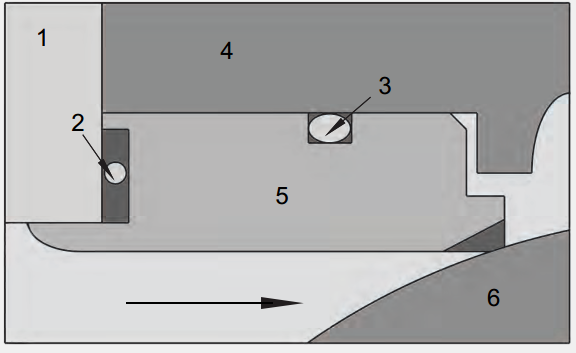

可选阀座:

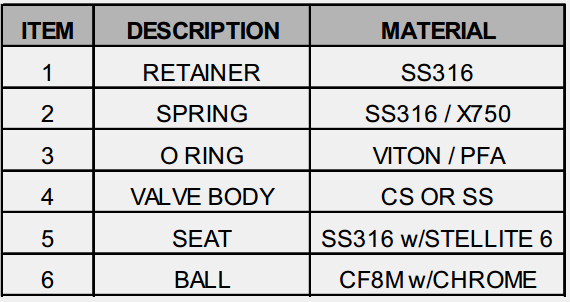

■聚四氟阀座
耐温范围-20℉~320℉

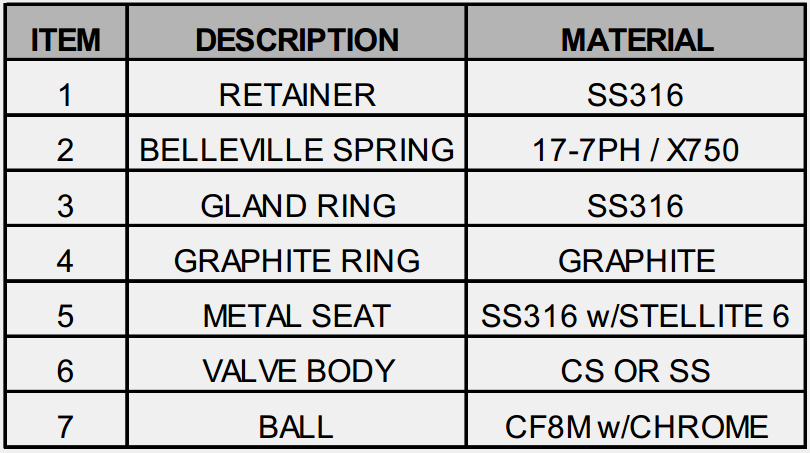

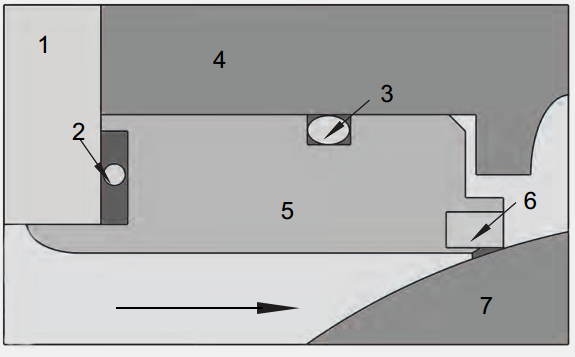

■金属阀座
耐温范围-20℉~400℉
■金属高温阀座
耐温范围-20℉~750℉

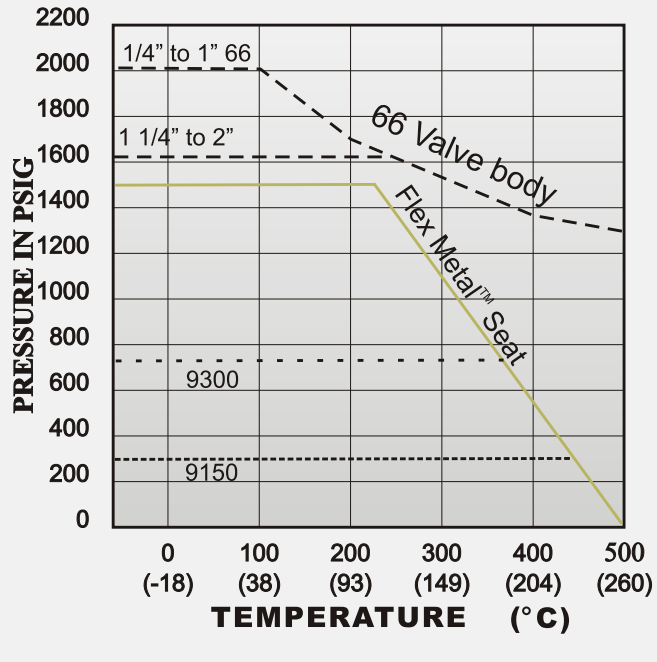

压力/温度图:

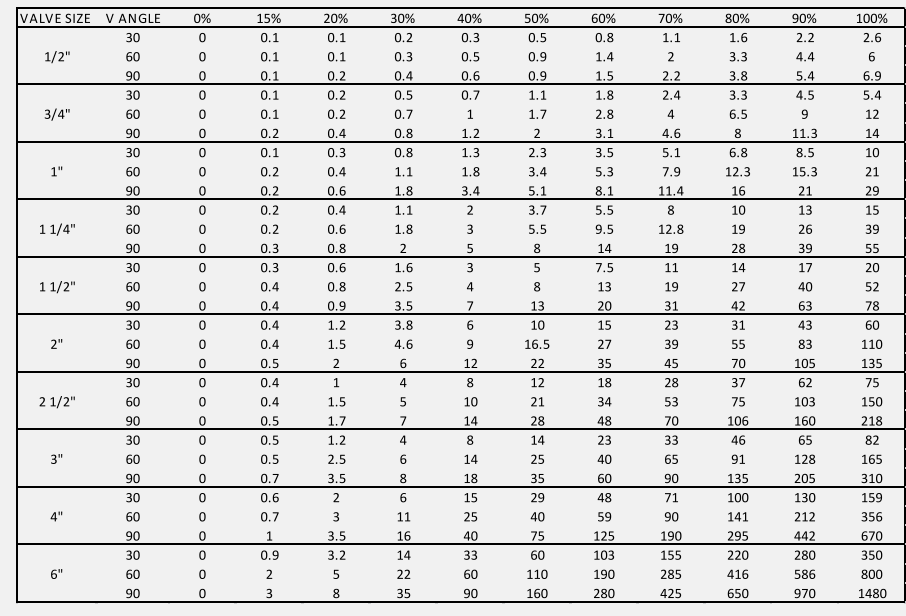

流量系数/Cv值:

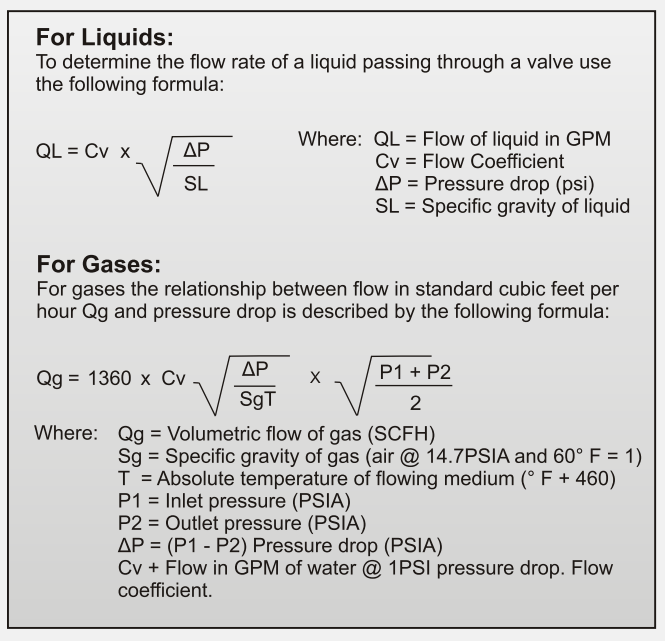

流量计算公式:

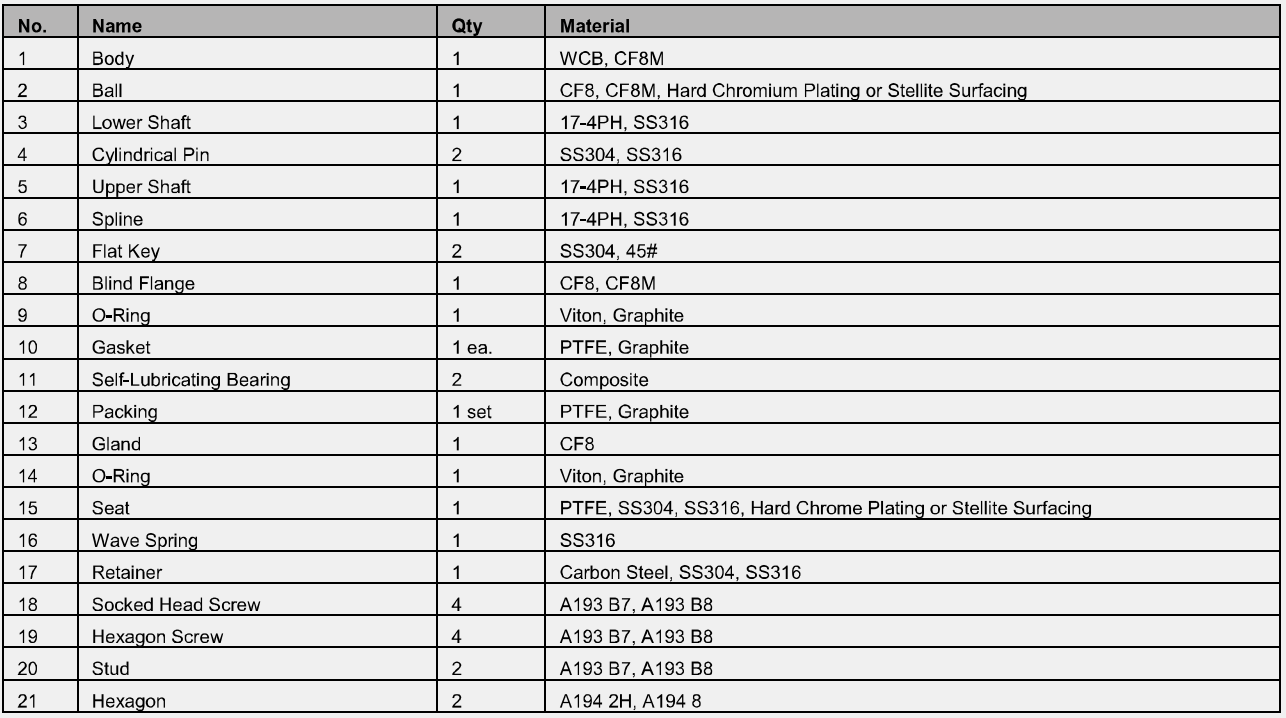

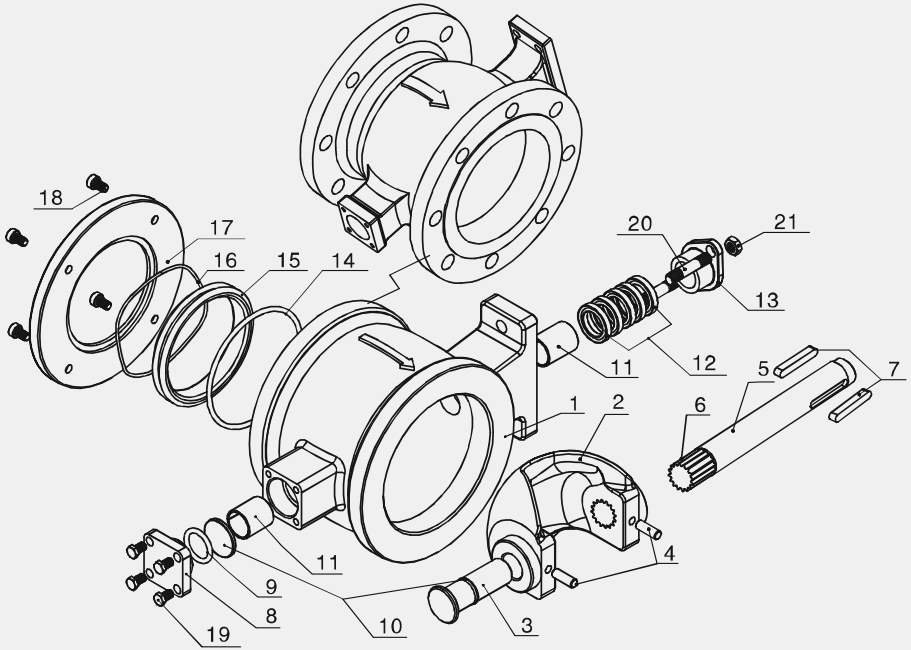

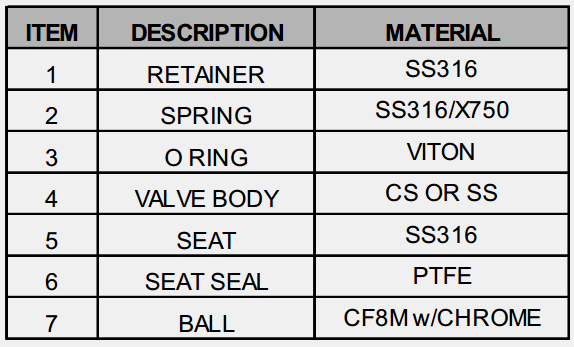

AMISCO进口电动V型调节球阀的零部件材质:
标准交货时间:35-45天
其他选项或替代材料可能会导致更长的交货时间。
相关产品:进口电动V型球阀
