电动球阀

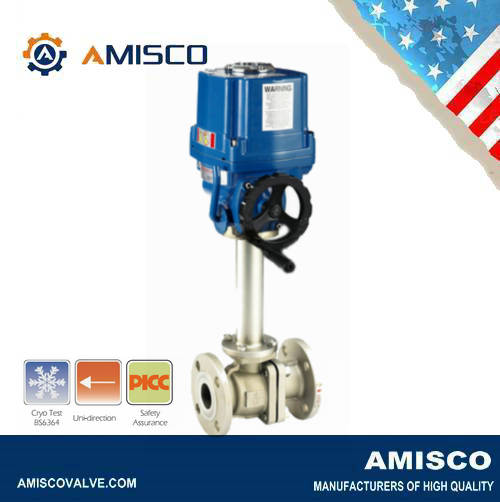

进口电动低温球阀
CLASS 150~300
1/2” ~ 12”
AMISCO进口电动低温球阀的阀体采用脱蜡精密铸造,阀门零部件都进行深冷处理和超低温试验,填料函采用延长结构,可以避开外部热的作用使阀盖保持常温,以防止阀盖密封件的性能降低。适用于低温液体贮运设备的管道系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。
产品特性:
■填料函延长结构
■防异常升压泄压结构
■防爆出阀杆设计
■防静电设计
■防火结构安全设计
■双蝶形弹片结构对阀杆密封具有自补偿作用
■采用ISO5211平台设计
■连接方式:法兰、对焊
进口电动低温球阀的设计特点:

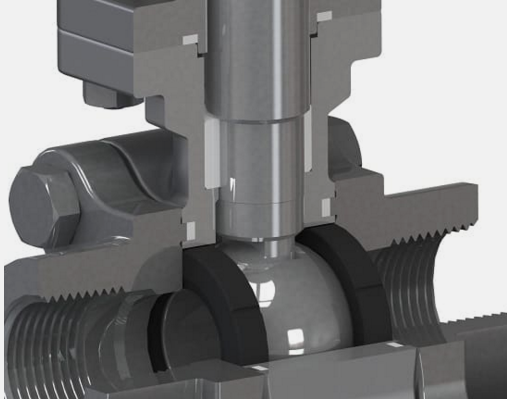

1、本体与侧盖更紧密的连结-AMISCO的超低温球阀系列在设计初期时即使用tongue&groove方式连结本体和侧盖,用以达到在极温却高压的工作环境下最佳的密封效果。以确保操作人员及设备环境都安全可靠。

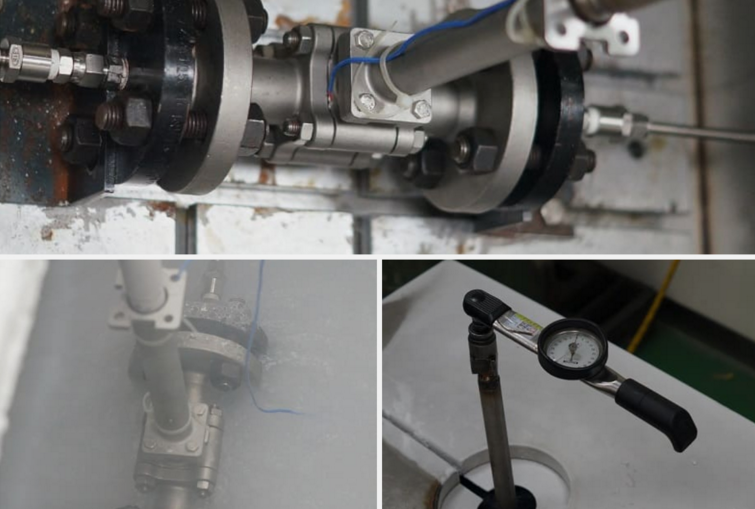

2、-196℃最严峻的工作条件-作为通过ISO 9001 认证的供应商,阿米斯科遵循低温工作条件的最佳设计指令。
在超低温的工作温度下,操作扭力会因零件缩硬化明显增加。阿米斯科使用 17-4 中轴设计低温阀,以防止中轴于扭力提升下扭曲变形。
此外, 针对本体和侧盖之间的密封区域,阿米斯科采用榫槽设计,以提供更好的密封能力,防止外部泄漏。
低温阀的球塞,其上游端必须有一个洩压孔设计, 并配合低温加高轴的设计,使阀门的操作更顺畅安全。
3、承压件的材料能承受介质温度的变化而引起的膨胀、收缩,密封部位的结构在温度变化时不会产生永久的变形。用于-100℃以下工况时,阀门零件在精加工前应进行深冷处理,即将零件浸放在液氮箱中进行冷却,当零件温度达到-196℃时,开始保温1-2h,然后取出箱外自然处理到常温,重复循环2次。
4、阀盖采用长颈结构,其目的保护填料函的功能,使填料函处于离低温较远的位置,保证填料的密封效果。同时还可以缠绕保冷材料,防止冷能损失。长颈的颈长可根据使用温度和保冷材料的厚度来选择不同的长度。当填料密封效果降低时,可以从填料函中间加入润滑脂形成油密封,降低填料函的压差,提高密封性能。
5、使用温度低于-100℃时,阀杆材料经过镀铬或氮化处理,提高阀杄表面硬度,提高填料密封的可靠性。
6、低温球阀具有防止异常升压结构,由于低温阀门介质气化后,其体积急剧膨胀,压力会异常升高,当阀门中腔压力升高时,阀门中腔和进口侧连通,或在阀门进口端安置泄压阀,保证阀门安全使用。
7、低温球阀用的垫片具有在常温下、低温状态及温度变化下能可靠密封性和复原性。
AMISCO进口电动低温球阀的技术数据:
阀体规格 |
||
•尺寸范围 |
1/2”~12” |
|
•端部连接 |
法兰 |
|
•工作压力 |
CLASS 150~300 |
|
•温度范围 |
软阀座:-50℃ 金属阀座:-196℃ |
|
•阀芯动作 |
顺时针转动阀闭 |
|
•阀体材质 |
LCB、WCB、CF8、CF8M、CF3、CF3M |
|
•密封面材质 |
镀硬珞、氮化-堆焊司太立、喷涂碳化钨、喷涂镍基合金、喷涂司太立、DEVLON、PCTFE |
|
•密封等级 |
FCI 70-2 V级、VI级 |
|
•流量特性 |
ON~OF |
|
•开度 |
90° |
|
阀体标准 |
||
•法兰标准 |
GB/T 9113.1-2010、JB/T19.1-1994、HG/T 20592-2009、ASME B 16.5 EN 1092-1:2001 |
|
•压力-温度额定值 |
GB/T 12224-2007、AMSE B16.34-2003、ISO 7005-1 |
|
•结构长度标准 |
法兰式:ISA S75.04-1995、IEC/DIN534-3-2 |
|
•密封与强度试验 |
GB/T 4213-2007 |
|
电动执行器规格 |
||
电源电压 |
标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V DC |
|
输出力矩 |
50N·M~2000N·M |
|
动作范围 |
0~90° 0~360° |
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制) |
|
动作时间 |
18S~112S |
|
保护装置 |
内置过热保护、过载保护 |
|
环境温度 |
-20℃~+70℃ |
|
手动操作 |
机械离合机构,配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
|
防护等级 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
ExdⅡ BT6,ExdⅡ CT5 |
|
位置测量 |
电位计、比例控制单元 |
|
驱动电机 |
鼠笼式异步电机 |
|
进线接口 |
2个 PF 3/4” |
|
壳体材料 |
铝合金 |
|
外涂层 |
干粉,环氧聚酯,具有超强防腐功能 |
|

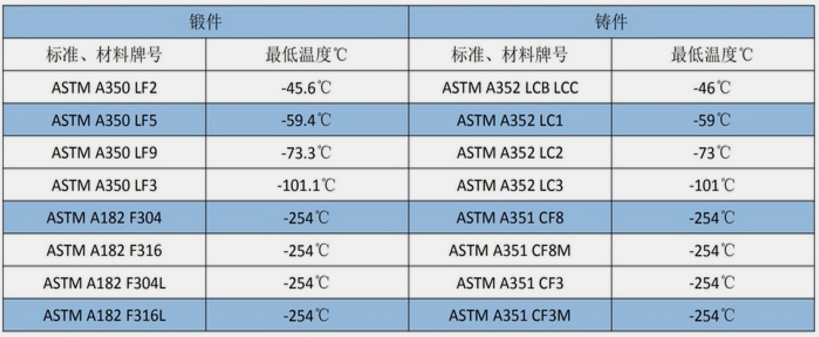

阀体材料最低使用温度:
![](/products_image/image/20201201/20201201163488488848.png)

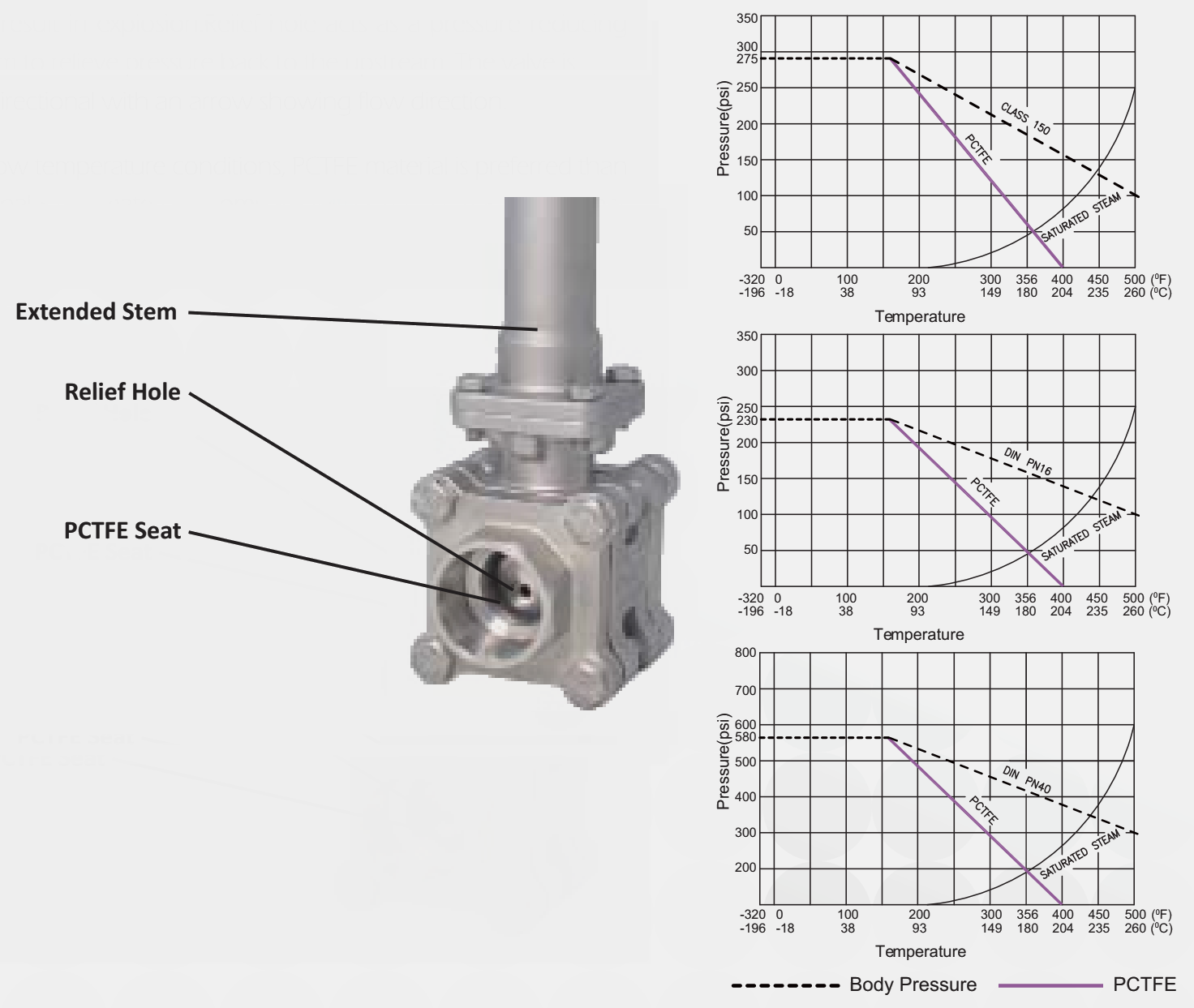

阀体等级和阀座材料图:

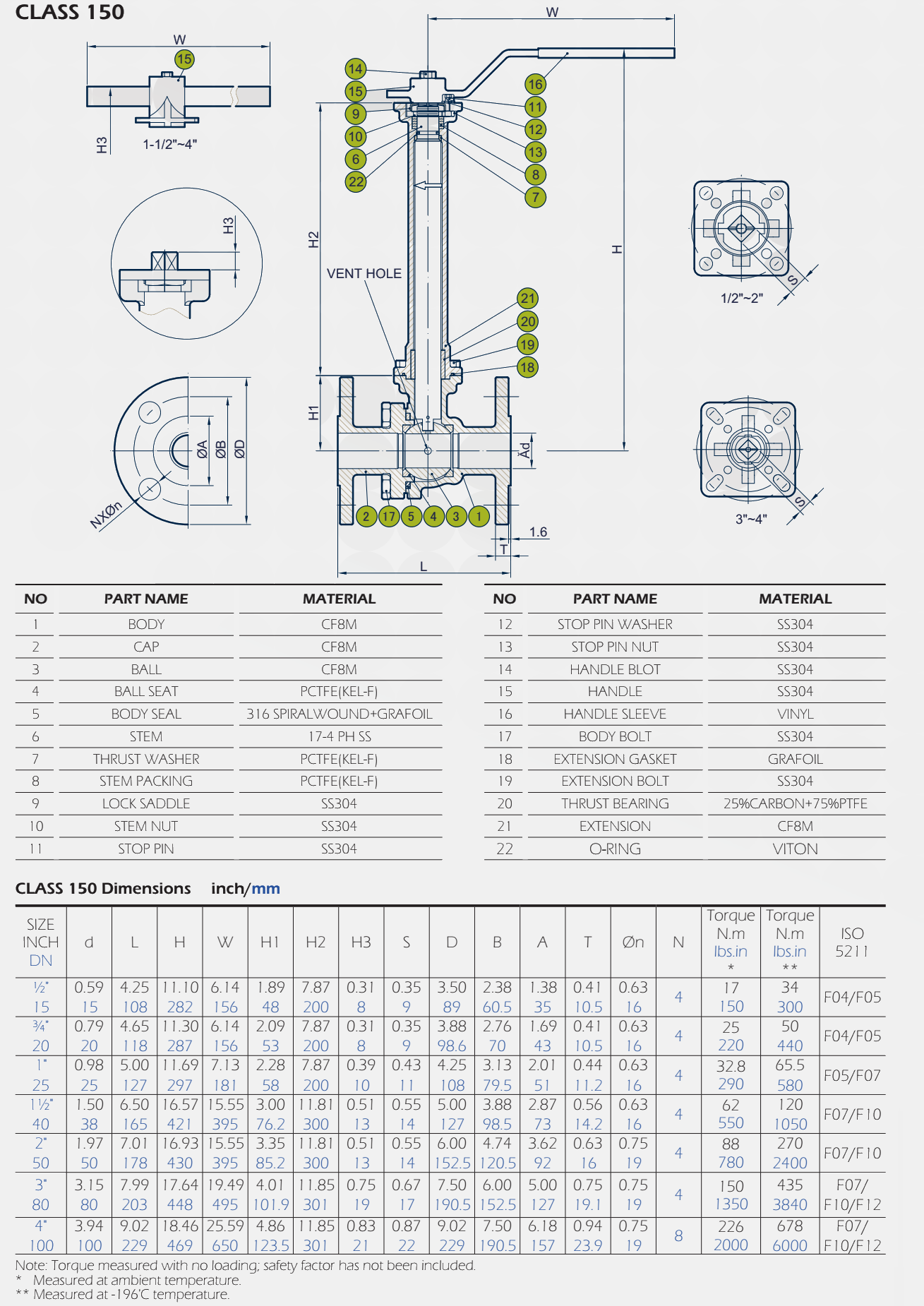

进口电动低温球阀零部件材质与外形尺寸:
