电动球阀

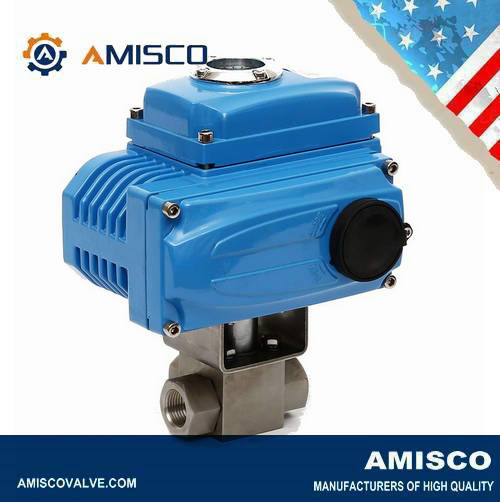

进口电动高压三通球阀
6000 PSI
1/4” ~ 2”
AMISCO进口电动高压三通球阀在高压下保持稳定的性能,适用于仪器应用。整体锻造式的阀体,克服了铸钢阀门潜在的缺陷。根据NACE规格制造,采用标准304不锈钢阀体。其他的阀体材料包括:双相不锈钢,哈氏合金,镍铜合金和钛,所有阀体铸有炉号便于追溯。
浮动球设计提供正向,气密关闭,低操作力矩下的流畅角行程操作。安全特性包括内部防吹出阀杆和末端连接销防止不慎松脱。
执行机构装载 同样提供阀门及根据ISO5211标准装载的执行机构。
压力等级:6000psi
端部连接:NPT、G、焊接、对焊、承插焊
阀体材质:304、316、316L
标准应用:
■混合流道介质
■介质向不同的方向分流
■使介质避开过滤器,仪表,热交换器等
■引导介质从储存罐中排除或流进
■关闭来自不同流向的介质
■阀体材料:不锈钢和碳钢
产品设计特点:
阀杆密封
AMISCO三通高压球阀具有活动加载式阀杆密封以确保密封性。利用碟型弹簧垫片和阀杆密封可自动调节来适应温度变化和日常磨损。6″-12”阀门利用一个独立的填料压环,方便在全压工作状态中进行调整。1/4″-2″阀门提供一级和二级阀杆密封。第级密封是由一个止推垫片和氟橡胶O型圈组成的。第二级密封在阀杆的上部形成了在阀杆和阀体之间可调节的阀杆密封。
四个阀座设计
标准的多通径系列带有一个额外的第四个阀座。这个阀座的作用像一个自带的密封可以防止腔体部分的泄露和保持球体的位置校准。这个增加的阀座可以使同一个阀门既具有控制不同流向的功能,又具有开关阀的功能T形通径和L形通径的球体都可处于关闭的位置。Flow-Tek阀座设计可以确保多流向控制,气泡级密封和较低的扭矩。
安装平台
铸造而成的安装平台确保牢固安装执行机构。控制设备可以简便地在阀门全压工作状态下拆除。安装平台设计符合ISO5211标准,并直接与阀体铸为一体。通过改变位于安装平台上的行程限位螺栓的位置,可以将一个标准配置的三通球阀变换为任意一种不同的流向模式,满足不同的需求。
球体/阀杆
球与阀杆的连接方式的设计确保了两者之间的稳固连接。阀门的阀杆与球有小销钉连接,所有的阀杆提供防吹出保护。球体经精密机加工和抛光,确保气泡级关闭密封和较低的操作扭矩。AMISCO球体的边缘经机加工,以减少阀座磨损和延长工作年限。
互换性特性 许多部件,包括球、阀杆、阀杆、阀座、阀杆密封和阀体密封都可以在同一个规格不同类别的阀门中互换。
阀座选择
有多种阀座材料可供选择,可以满足大多数工况要求。标准阀座配置为PTFE。还可以选择RPTFE(增强型聚四氟乙烯)、TFM(改良聚四氟乙烯)和Tek-Fil。
AMISCO进口电动高压三通球阀技术数据:
高压三通球阀
阀体材质:WCB、SS304、SS316、SS316L
阀杆材质:SS304、SS316、SS316L
密封材质:POM、PEEK
压力等级:6000 PSI
连接方式:G螺纹、NPT内螺纹、对焊、承插焊
产品测试:API598/ASME B16.34/ISO5208
电子式电动执行器
电源电压:标准:220V AC单相
可选:110V AC 单相、380/440V AC 三相、24V/110V/220V DC
动作范围:0~90° 0~360°
控制方式:开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
保护装置:内置过热保护、过载保护
环境温度:-20℃~+70℃
手动操作:机械离合机构,配手轮操作
机械限位:电气、机械二重限位
防护等级:IP65、IP67、可定制IP68
防爆等级:ExdⅡ BT6,ExdⅡ CT5
位置测量:电位计、比例控制单元
驱动电机:鼠笼式异步电机
进线接口:2个 PF 3/4”

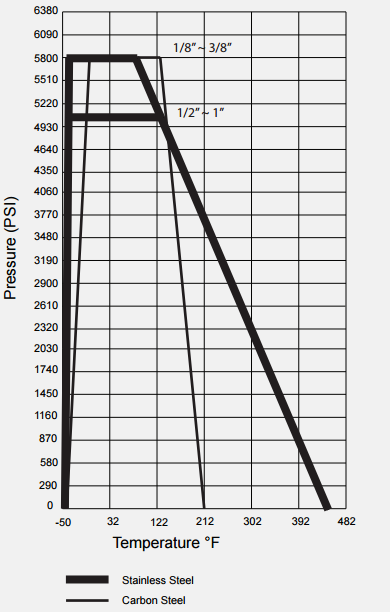

压力温度额定值:

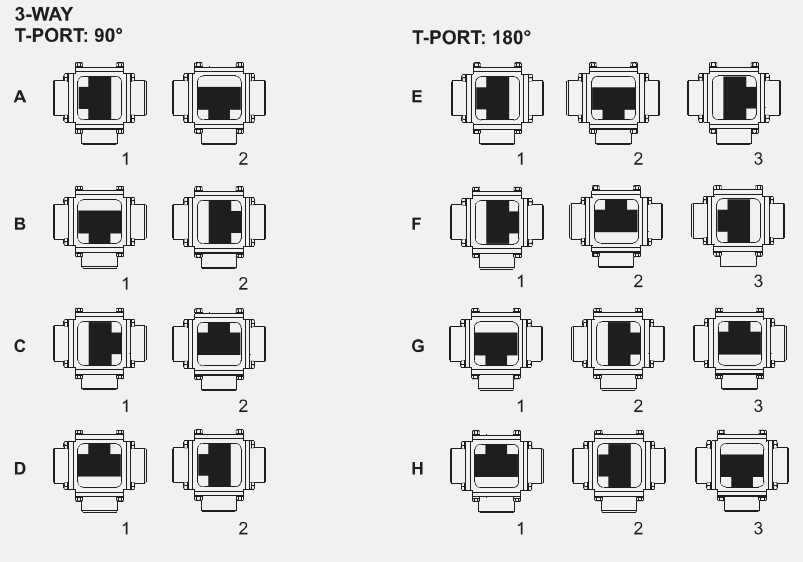

流向图:

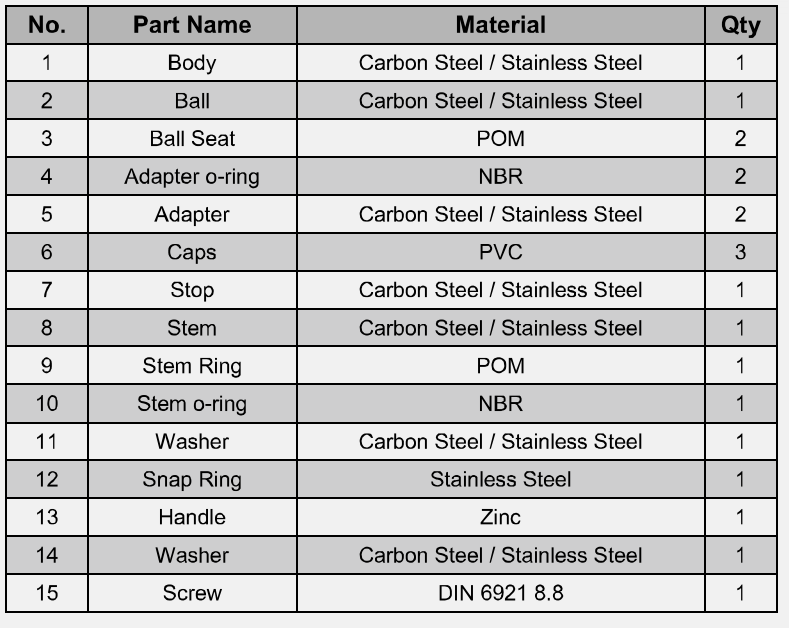

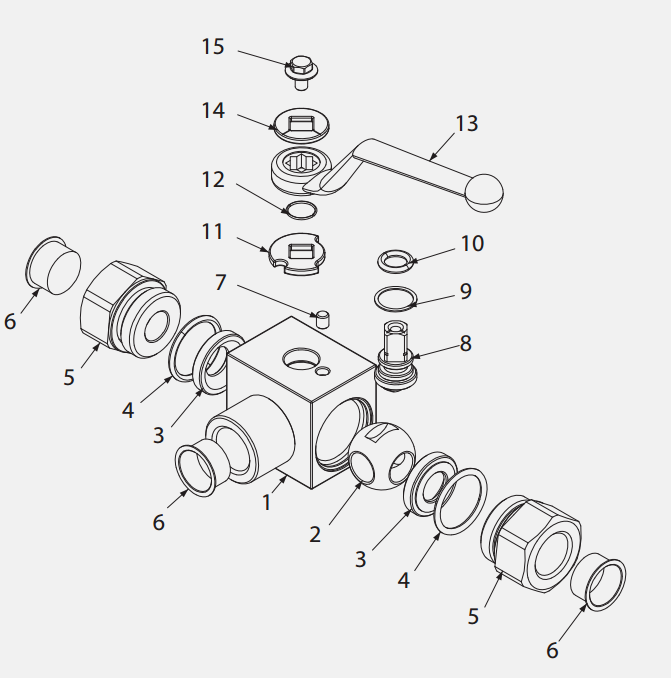

零部件材质:
外形尺寸:
标准交货时间:20-25天
其他选项或替代材料可能会导致更长的交货时间。
