电动球阀
进口电动高温球阀
CLASS 150~2500
1/2” ~ 12”

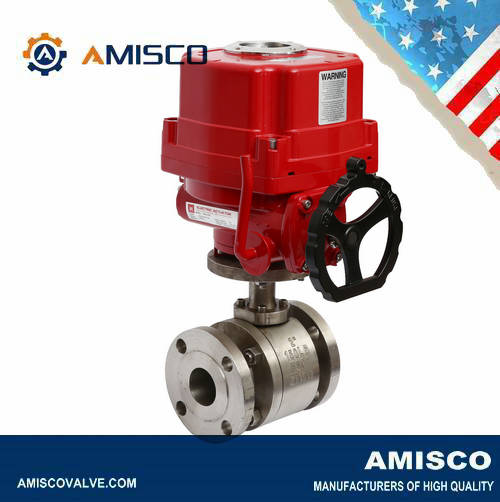

AMISCO进口电动高温球阀是由电子式角行程电动执行器和特殊处理的高温球阀组成的电控阀门。
电动执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mA或1~5VDC)及单相电源即可控制运转。
AMISCO进口电动高温球阀采用可靠的设计和结构,通过特殊的研磨工艺,确保阀门能够实现双向密封。高温球阀的钢球和阀座通过喷涂适宜的硬质合金,通过针对高温工况条件的处理,最高可耐593℃,球体和阀座经过配对研磨,整个密封面的所有密封区域均经过精密研磨,可满足苛刻高温的工艺条件。
AMISCO进口电动高温球阀的性能参数:
高温球阀
阀体材质:WCB、SS304、SS316、SS316L;
阀杆材质:SS304、SS316、SS316L
密封材质:镀硬珞、氮化-堆焊司太立、喷涂碳化钨、喷涂镍基合金、喷涂司太立、DEVLON、PCTFE
压力等级:CLASS 150~2500
温度:≤593℃
连接方式:凸面和环连接(ASME B16.5和DIN2501)、对焊连接(ASME B16.25)、双径法兰、承插焊连接
产品测试:API598/ASME B16.34/ISO5208
电子式电动执行器
电源电压:标准:220V AC单相
可选:110V AC 单相、380/440V AC 三相、24V/110V/220V DC
动作范围:0~90° 0~360°
控制方式:开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
保护装置:内置过热保护、过载保护
环境温度:-20℃~+70℃
手动操作:机械离合机构,配手轮操作
机械限位:电气、机械二重限位
防护等级:IP65、IP67、可定制IP68
防爆等级:ExdⅡ BT6,ExdⅡ CT5
位置测量:电位计、比例控制单元
驱动电机:鼠笼式异步电机
进线接口:2个 PF 3/4”
AMISCO 进口电动高温球阀的工艺简介:
喷涂工艺
金属阀座阀门选择合适的表面硬化处理技术,是克服各种严酷工况的关键。这些表面除了保持密封性能,还必须抵抗磨损和腐蚀。表面硬化的过程也必须是符合精确的基材附着力,耐腐蚀和热稳定性。不同的表面处理方法,在表面涂层新材料的外层表面上生成的性能也不同。
涂层工艺 |
超音速火焰喷涂(HVOF) |
高温热喷涂 |
||
涂层材料 |
Cr3C2(碳化珞钼) |
WC-Co(碳化钨) |
Stelite.20 |
Ni60(火焰喷涂) |
超音速火焰喷涂(HVOF)
超音速火焰喷涂是利用丙烷等燃烧气体在燃烧产生的高温高压,形成超音速的火焰气流(温度可达到3000C。速度可高达1400~1700,m/s),硬质合金粉末 在高速火焰气流的带动下,产生高速运动喷向工件, 形成的涂层具有空隙低、结合强度大、硬度高,残留应力小,表面光洁度好等优点,另外,超音速喷涂时,基本材料不需要进行高温加热,因此基本材料不会发生热变形。
高温热喷涂
高温热喷涂是在热喷涂的过程中同时对基体加热,使涂层在基体表面熔化,形成硬质合金表面熔融层的方法,形成的涂层不是一种纯粹的覆盖涂层,而是一种金属与基础材料的共融层 ,结合强度高 (可达400Mpa) 速运喷向工件。
进口电动高温球阀的使用说明:
1、使用:
1.1在正常工作条件下,阀门可以保持最大的结果和较长的寿命。
2、手动操作:
将阀门打开1/4度。
A、 阀门处于打开位置–控制杆与阀门或管道对齐。
B、 阀门处于关闭位置–控制杆与阀门或管道成直角。
3、拆卸和清洁程序:
注意:关闭时,非空腔填充球阀可能会将液体截留在球腔中。
3.1如果阀门用于控制危险介质,则必须在拆卸前对其进行净化。
为了安全拆卸和重新组装,建议采取以下步骤。
A、 释放管路压力。
B、 将阀门置于半开位置,冲洗管线,以清除阀门上的任何有害物质。
C、 参与拆卸和拆卸阀门的所有人员应穿戴适当的防护装置、如防护服衣服、如面罩、手套等。
即使阀门安装在管路中,零件的维护也很容易:通过拆下阀体的所有螺栓,取出阀体、阀座、垫圈和阀球,可在不干扰管道对准的情况下进行更换。
由于三件式结构通过拆下螺栓使阀端自由。
4、安装的一般信息:
4.1阀门可安装在管道上的任何位置。
4.2安装阀门前,必须冲洗管道,清除污垢、毛刺和焊接残留物,否则可能造成阀座和球表面会损坏。
4.3管道必须无压力。
AMISCO进口电动高温球阀使用业绩:
ArcelorMittal |
宝武钢铁 |
POSCO |
Clariant |
EASTMAN |
DuPont |
BP Amoco |
ENI |
标准交货时间:20-25天
其他选项或替代材料可能会导致更长的交货时间。
相关产品:进口电动金属硬密封球阀 进口电动陶瓷球阀
