电动球阀
进口电动锻钢球阀
CLASS 150~1500
1/2” ~ 20”

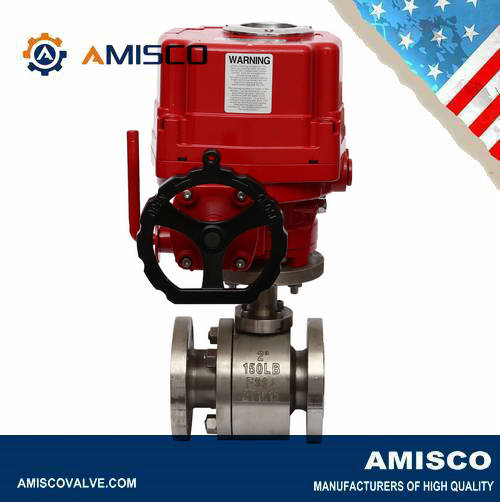

AMISCO进口电动锻钢球阀是由角行程电动执行器和三分体连接的锻钢球阀组成的电控阀门。
电动执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mA或1~5VDC)及单相电源即可控制运转。
AMISCO进口电动锻钢球阀采用三分体式,该阀阀体在两阀座部位沿与阀门通道轴线相垂直,整台阀门沿阀杆中心轴左右对称,大枢轴结构保证在高压下准确的球体中心位置提高了该阀的操作性能。
进口电动锻钢球阀的技术数据:
阀体
压力等级:Class150~2500、PN1.6~42.0MPa
公称通径:DN15~500mm
设计与制造:API608、API 6D GB12237
结构长度:ANSI B16.10 GB12221
连接形式:ANSI B16.5 GB9112~9131
压力实验:API598、ZBJ16006、GB
材质:A105、F304、F316、F316L、ZG1Cr18Ni9Ti、C4、C6L、ZG1Cr18Ni12Mo2Ti
工作温度:-40℃~550℃
电动执行器
电源电压:标准:220V AC单相
可选:110V AC 单相、380/440V AC 三相、24V/110V/220V DC
动作范围:0~90° 0~360°
控制方式:开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
保护装置:内置过热保护、过载保护
环境温度:-20℃~+70℃
手动操作:机械离合机构,配手轮操作
机械限位:电气、机械二重限位
防护等级:IP65、IP67、可定制IP68
防爆等级:ExdⅡ BT6,ExdⅡ CT5
位置测量:电位计、比例控制单元
驱动电机:鼠笼式异步电机
进线接口:2个 PF 3/4”
AMISCO进口电动锻钢球阀的零部件材质:
零件名称 |
材料 |
|||
材料代号 |
C |
L |
P |
R |
阀体 阀盖 |
WCB |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
球体 |
2Cr13 |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
阀杆 |
2Cr13 |
316L |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
阀座密封面 |
PTFE、碳素纤维+PTFE、对位聚苯 |
|||
螺柱 螺母 |
35 35CrMoA(B7) 45(2H) |
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) |
||
填料 |
V型PTFE、柔性石墨 |

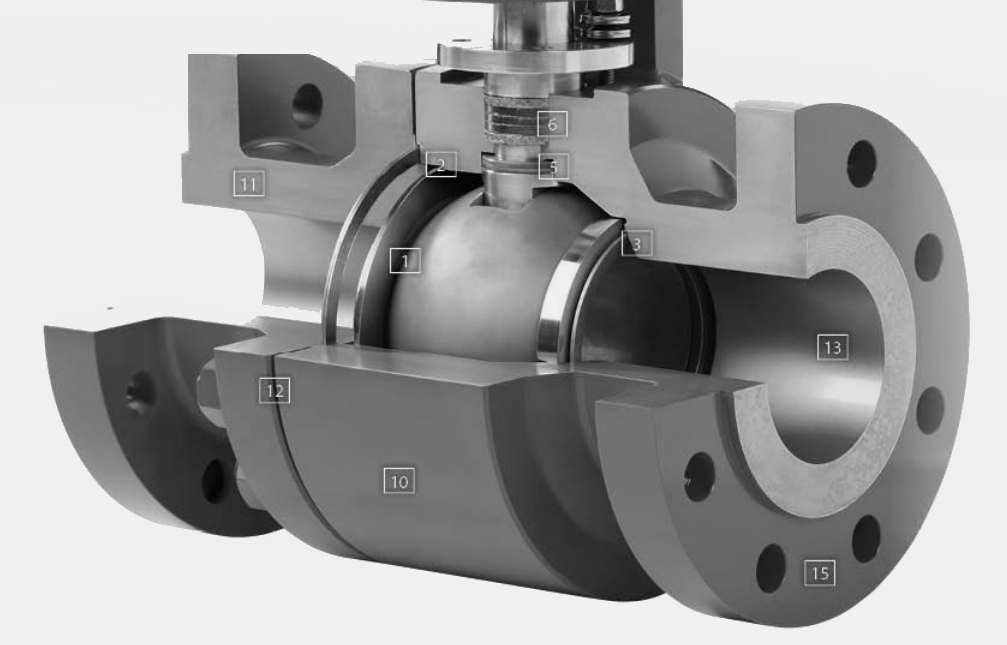

AMISCO进口电动锻钢球阀的特点:
1、球体-阀座密封面
球体-阀座密封宽,可以降低动态接触应力,延长阀门使用寿命,针对恶劣工况应用滑动面涂上有专业高强度硬质涂层
■高强度专利涂层
密封面采用先进的涂层技术,延长密封寿命。
■密封系统
可实现单向密封和双向密封
2、锁紧弹簧
阀座通过大型弹簧垫圈锁固到位。这些弹簧在整个阀座环四周参数均匀载荷,并通过其将主阀座环压紧在阀体上来保持密封。
3、负载弹簧
大型弹簧圈可使阀门在低压时形成良好的密封效果,并在温度升高时补偿阀球和阀座的热膨胀。

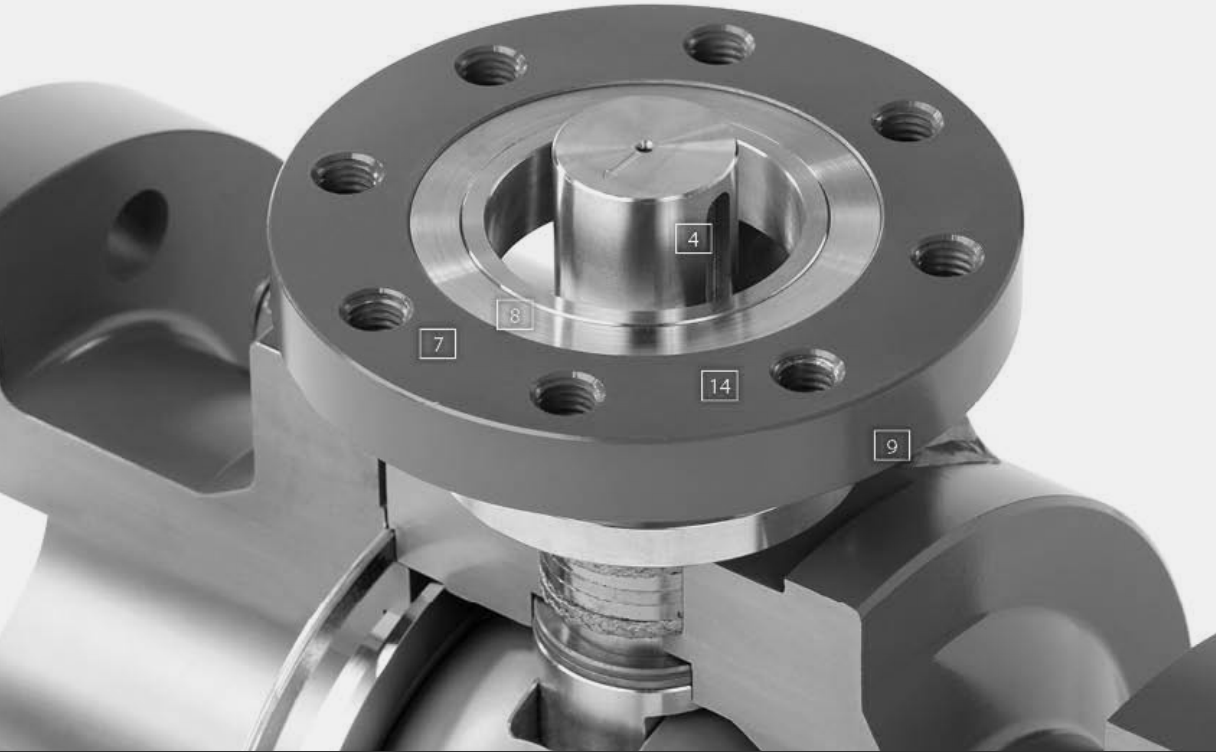

4、防吹出阀杆
采用高耐腐蚀性超级合金,防吹出,一件式设计
5、内阀杆轴承
两个带涂层内阀杆轴承环充当旋转运动的止推轴承。他们采用超耐磨涂层,延长阀门使用寿命。这些换经过平面研磨来减少表面不平和降低摩擦。
6、零排放活动负载填料
零排放填料环接和弹簧垫圈使用,有利于减少碳排放并补偿填料在高温、高压条件下的密封性。
7、阀杆导向衬套
该衬套换在阀杆上保持同轴以消除循环或阀门振动所造成的负载
8、阀杆衬套嵌件
由耐磨材料制成,高循环寿命
9、安装法兰
阀体带坚固的大型安装法兰,可以承受较重的安装人员操作并在传动系统密封功能中发挥关键作用。
10、阀门结构
阀体分为锻钢和铸钢两种材料等级,满足甚至超过技术规范。用户可选两片式或三片式结构。
11、壁厚
提高耐腐蚀性能,超过ASME B16.34最低标准,不惧腐蚀和侵蚀性应用环境。
12、阀体接合
采用螺栓式连接设计,满足甚至超过ASME Section VIII,Appendix 2标准
压力等级不超过ASME 150的型号采用一个大截面螺旋缠绕垫片
压力等级ASME 2500及以上的型号采用我们专利的密封圈
13、阀门口径
口径尺寸依据ASME B16.34标准,可根据要求定制或缩小
14、阀杆键
键咬合在“封闭”键槽内,不易从阀杆脱离并于球体通孔保持同一直线(介质流向)。
15、端部连接
可选凸面法兰,环结面法兰,对焊式,承插焊和双径法兰结构。
标准交货时间:20-25天
其他选项或替代材料可能会导致更长的交货时间。
