电动球阀
进口电动对夹薄型球阀
CLASS 150~600
1/2” ~ 10”
AMISCO进口电动对夹薄型球阀是由角行程电动执行器和薄型球阀组成的电控阀门,适用于紧凑的管道系统中。在这些系统中,空间、重量和安装方便是优先考虑的问题。该对夹薄型球阀与AMISCO其他球阀具有相同的设计特点,包括防火安全设计和标准的防喷阀杆设计。
在管路系统紧凑的情况下,要与阀门自动化产品完美连接,对夹薄型球阀是最佳选择。该阀不仅具有更短的阀体长度,而且与其他传统的法兰端一体式球阀相比,重量最多可减少40%。无论管道长度如何,该阀可直接安装在管道系统上,无需额外的支撑,这种阀门都可以安装在管道系统上,而不需要任何额外的支撑。一片式阀体设计避免使用不必要的连接面,因此,消除了阀体泄漏的可能性。
与AMISCO其他球阀类似,对夹式薄型球阀具有可选的防火设计,减少了火灾引起的泄漏问题。这种设计的目的是在火灾损坏PTFE阀座之后,阀门仍然能够保持其运行。经过精密加工的阀球与金属接触点或阀唇接触,形成新的金属-金属密封。
AMISCO对夹式薄型球阀的阀杆配置有防吹出阀杆设计。设计和制造的动载和自调节阀杆周围有一个突出的环杆体,这种特殊的设计使得阀杆能够在管道系统压力过大时保持在阀体内。AMISCO对夹式薄型球阀具有多种阀座材料可供选择。浮球结构提供了较低的操作扭矩,延长了阀门的使用寿命。此外,我们所有的阀体都是高强度熔模铸造,阀体上铸有炉号,可完全溯源材料材质。
电动执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mA或1~5VDC)及单相电源即可控制运转。
CE marking 0035
The whole series of ball valves are approved according to European
Directive 2014/68/EU
产品特点:
〉O型圈第二重阀杆密封设计
阀杆受到球阀传递来的介质推力时。O型圈可避免阀杆阀体直接摩擦,并且在低压使用时还能起到杆部密封的辅助作用。
〉多层V型圈填料,阀杆密封零泄漏设计
阀杆为V型填料密封结构,变形更充分,可以更有效的将轴向的压紧力转化成阀体、阀杆和填料三者的径向密封,当有客户特别需要,防火应用需求时,可以将此零件材料变更为柔性石墨,其作用是当周围环境发生火灾时温度达到800℃以上时,不会破坏或烧毁仍能够保持密封的效果。
〉阀杆防爆出装置设计
阀杆于阀体的结构设置可以防止阀杆因阀腔内的压力升高而冲出阀体。
〉大薄片限制变形空间设计
在大薄片的前后各设一个同心圆定位结构的目的是,当装配阀体于阀盖结合的过程中,在初期阀盖挤压大薄片时,受挤压变形溢出的多余材料不能直接阻塞在阀盖将要进行铀向移动的空间内可使阀体和阀盖的端面充分结合,达到切实可靠的体盖密封效果
〉符合ISO5211标准的平台设计
根据ISO5211标准设计的驱动器安装平台,可以直接加装各类驱动器,并有两组PCD可供用户选择。
当客户特别需要。防火应用需求时可将大薄片材料变更为缠绕石墨垫,其特点是当周围环境发生火灾时温度达到800℃以上时,不会被破坏或烧毁,仍然能够保持密封的效果。
〉双层蝶形弹簧装置设计
预先压紧的两片蝶形弹片在阀杆出现微泄漏时会起到补偿作用,释放其预紧的变形再次压紧填料。
〉推力套环装置设计
阀杆在受到球体介质推力时,套环对填料起到推力和紧固作用,一个套环和填料可以提供无泄漏连接。
〉阀座防火结构设计
若使用现场发生火灾时,PTFE材料的阀座在800℃以上高温的影响下烧毁或气化时,由阀体上加工而成的辅助金属润座起密封作用。
AMISCO进口电动薄型球阀的详细参数:
阀体规格 |
||
•尺寸范围 |
1/2”~10” |
|
•端部连接 |
超薄法兰式、对夹式 |
|
•工作压力 |
CLASS 150~600 |
|
•温度范围 |
PTFE≤180℃、PPL≤300℃、金属密封≤450℃ |
|
•阀体形式 |
整体锻造、整体铸造 |
|
•密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
|
•阀芯形式 |
O型球形阀芯 |
|
•阀芯动作 |
顺时针转动阀闭 |
|
•死区 |
≤1% |
|
阀体标准 |
||
•设计标准 |
EN 12516-1/DIN 2633 |
|
•法兰连接端 |
DIN 2635/DIN2633 |
|
•检验测试 |
EN 12266-1/API159 |
|
•壁厚 |
EN 12516-1 |
|
•防火测试 |
API6075 2005 ISO10497 |
|
电动执行器规格 |
||
电源电压 |
标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V DC |
|
输出力矩 |
50N·M~2000N·M |
|
动作范围 |
0~90° 0~360° |
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制) |
|
动作时间 |
18S~112S |
|
保护装置 |
内置过热保护、过载保护 |
|
环境温度 |
-20℃~+70℃ |
|
手动操作 |
机械离合机构,配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
|
防护等级 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
ExdⅡ BT6,ExdⅡ CT5 |
|
位置测量 |
电位计、比例控制单元 |
|
驱动电机 |
鼠笼式异步电机 |
|
进线接口 |
2个 PF 3/4” |
|
壳体材料 |
铝合金 |
|
外涂层 |
干粉,环氧聚酯,具有超强防腐功能 |
|

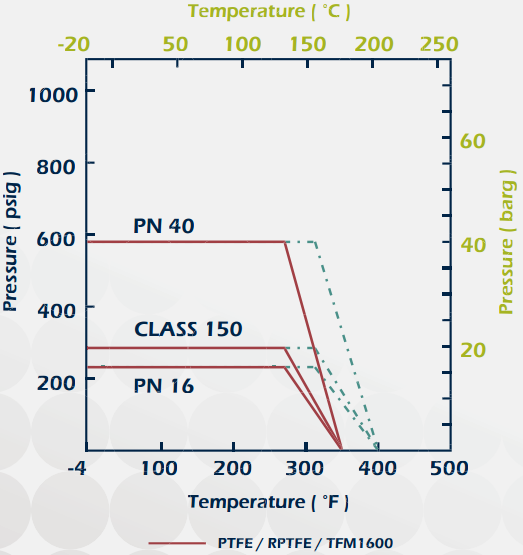

阀体等级与阀座材料温度曲线图:
零部件材质:

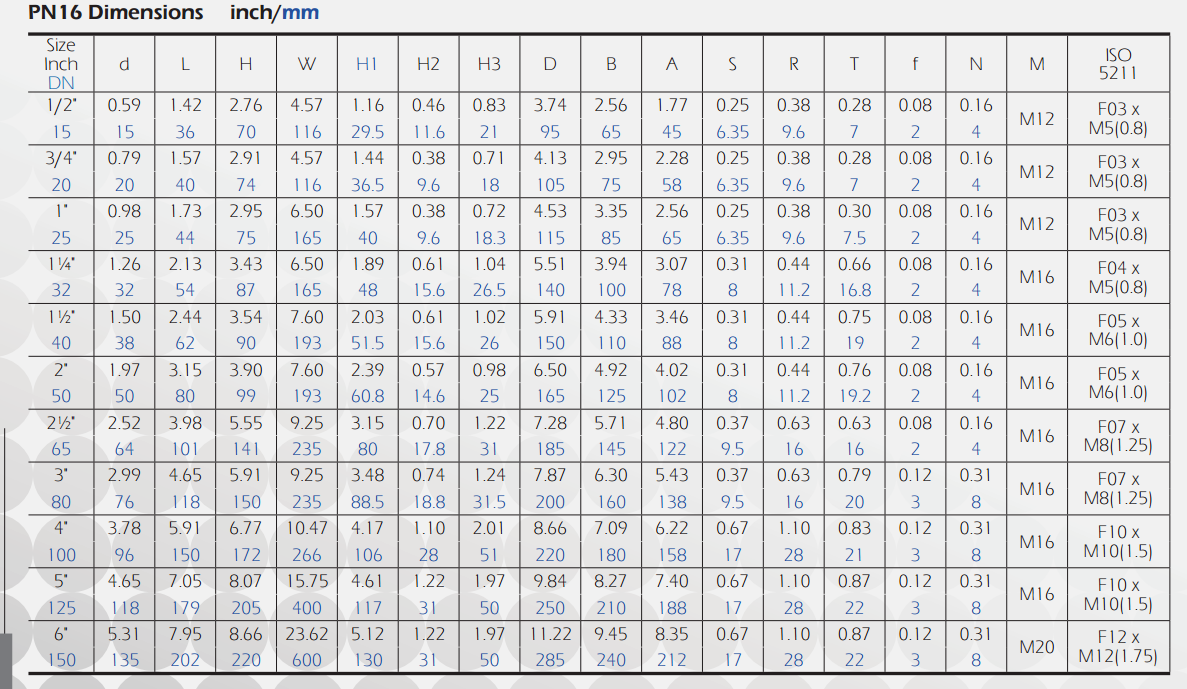

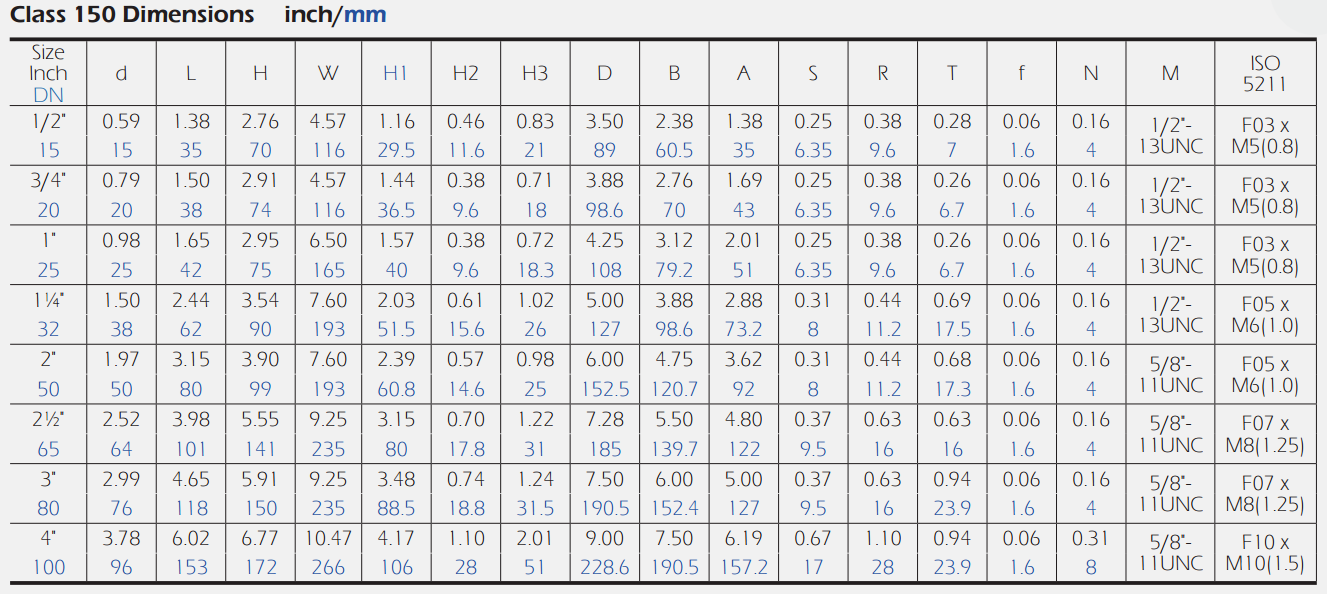

外形尺寸:
进口电动薄型球阀的使用说明:
1使用:
1.1在正常工作条件下,阀门可以保持最大的结果和较长的寿命。
2手动操作:
将阀门打开1/4度。
A、 阀门处于打开位置–控制杆与阀门或管道对齐。
B、 阀门处于关闭位置–控制杆与阀门或管道成直角。
3、拆卸和清洁程序:
注意:关闭时,非空腔填充球阀可能会将液体截留在球腔中。
3.1如果阀门用于控制危险介质,则必须在拆卸前对其进行净化。
为了安全拆卸和重新组装,建议采取以下步骤:
A、 释放管路压力。
B、 将阀门置于半开位置,冲洗管线,以清除阀门上的任何有害物质。
C、 参与拆卸和拆卸阀门的所有人员应穿戴适当的防护装置、如防护服衣服、如面罩、手套等。
即使阀门安装在管路中,零件的维护也很容易:通过拆下阀体的所有螺栓,取出阀体、阀座、垫圈和阀球,可在不干扰管道对准的情况下进行更换。
由于三件式结构通过拆下螺栓使阀端自由。
4安装的一般信息:
4.1阀门可安装在管道上的任何位置。
4.2安装阀门前,必须冲洗管道,清除污垢、毛刺和焊接残留物,否则可能造成阀座和球表面会损坏。
4.3管道必须无压力。
标准交货时间:20-25天
其他选项或替代材料可能会导致更长的交货时间。
