电动球阀
进口电动无滞留卫生球阀
1000PSI
1/2” ~ 4”

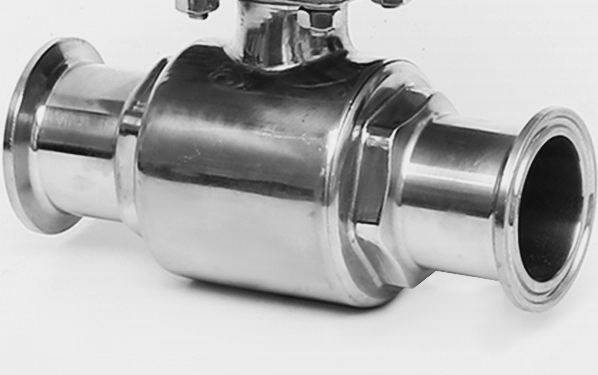

AMISCO进口电动无滞留卫生球阀是由角行程电动执行器和无滞留直通球阀组成的电控阀门。
该阀不但具有三片式球阀所具有的灵活性，还有着比常规卫生级球阀更高的制造工艺，阀体采用不锈钢CNC精密加工而成，内外表面都经过抛光处理，光洁度达到Ra0.6um。还可以根据用户要求进行不同等级的禁油脱脂。AMISCO电动无滞留卫生球阀在锂电池浆料输送，高纯度气体输送已结矿泉水、啤酒、牛奶等食品级工况上得到了广泛应用并受到客户的一致好评。
产品特性：
■经过特殊设计，可以满足超清洁应用要求，达到ASMEBPEa-2004的指定清洁标准。
■阀体采用卫生级不锈钢铸造而成，内表面经过抛光，光洁度达到Ra0.6um。
■可以提供包括电抛光在内的其他级别表面处理。根据要求可提供阀体空隙填料和净化的管接口。
■管内径的超清洁型阀芯和连接端面与配对的管路系统具有相同的内径。这些阀能最大程度降低压力损失和提高流通能力，同时提供平滑的流量特性。
■加工过程为了防止部件污染，超清洁阀是在溶液中清洁、组装和包装的，使用可以在高清洁度的系统中使用。
产品特点：
>内外表面精度抛光
AMISCO无滞留卫生球阀的阀体及部件都是由CNC精密加工而成，阀体的内外表面都经过高精度抛光处理，内表面光洁度达到Ra0.6um，外表面光洁度达到Ra0.8um，可以满足超清洁应用要求。
>严格的组装过程
为了防止无滞留球阀污染，其生产加工出来的所有部件都需要在超声波清洗池里用特殊溶液进行脱油脱脂，并在指定的洁净室内进行组装调试，确保每台生产出来的球阀都可以在超清洁的系统中使用。
>全包覆式密封
AMISCO的无滞留球阀的密封形式都是全包覆式密封。保证双向密封的同时，全包覆式密封可以填充阀腔内部的空隙，使介质无法在阀腔内部滞留，以达到清洁阀腔和管道的目的。
>安装灵活的三片式设计
阀体为三片式设计，安装灵活性强、在线，离线维修方便，显著缩短维护自动化阀门和焊接管道系统需要的停产时间。维修时，执行器和连接组件不需要从阀门拆下。重新安装阀门和执行机构组件很容易，无需进行调整。作为具有互换性阀门的一个品种，此系列球阀的球体、阀杆、阀杆填料、手柄以及安装平台上装配零件的设计在不同尺寸、不同系列之间具有更广泛的互换性。该设计可减少备品备件库存，并减低维修费用。
>自冲洗阀设计

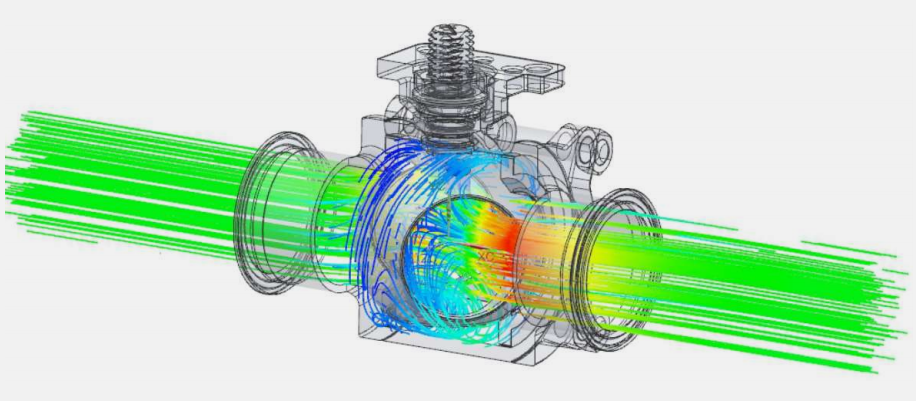

AMISCO无滞留卫生球阀可以选择自清洁/冲洗设计。在介质流经阀门的同时，利用介质对阀门进行清洗，特殊设计的球体使介质通过整个阀腔，冲洗阀门内沉积的介质和物质。
>一体式安装平台
一体式安装平台安装面符合ISO 5211标准，可以保证执行器的正确安装，使执行器在高速转动和连续载荷时不需要移动，即使阀门处于满压力工作状态时，执行器也可以被安全便捷的拆除。
AMISCO进口电动无滞留卫生球阀的详细参数：
|
阀体规格 |
||
|
•尺寸范围 |
1/2”~4” |
|
|
•端部连接 |
卡箍 |
|
|
•压力等级 |
阀体：1000 psi WOG 蒸汽压力：150psi WSP 真空：29英寸汞柱 |
|
|
•温度范围 |
-30℃~200℃ |
|
|
•阀体形式 |
1.4304/304，316L/1.1104 |
|
|
•密封材质 |
PTFE/RPTFE/TFM/PEEK |
|
|
•阀芯形式 |
O型球形阀芯 |
|
|
•阀芯动作 |
顺时针转动阀闭 |
|
|
•死区 |
≤1% |
|
|
阀体标准 |
||
|
•设计标准 |
EN 12516-1/DIN 2633 |
|
|
•法兰连接端 |
DIN 2635/DIN2633 |
|
|
•检验测试 |
EN 12266-1/API159 |
|
|
•壁厚 |
EN 12516-1 |
|
|
•防火测试 |
API6075 2005 ISO10497 |
|
|
电动执行器规格 |
||
|
•电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC |
|
|
•输出力矩 |
50N·M～2000N·M |
|
|
•动作范围 |
0～90° 0～360° |
|
|
•控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|
|
•动作时间 |
18S～112S |
|
|
•保护装置 |
内置过热保护、过载保护 |
|
|
•环境温度 |
-20℃～+70℃ |
|
|
•手动操作 |
机械离合机构，配手轮操作 |
|
|
•机械限位 |
电气、机械二重限位 |
|
|
•防护等级 |
IP65、IP67、可定制IP68 |
|
|
•防爆等级 |
ExdⅡ BT6,ExdⅡ CT5 |
|
|
•位置测量 |
电位计、比例控制单元 |
|
|
•驱动电机 |
鼠笼式异步电机 |
|
|
•进线接口 |
2个 PF 3/4” |
|
|
•壳体材料 |
铝合金 |
|
|
•外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|
内部表面处理：
| BPE设计 | 平均Ra | 最大Ra |
| SFV1 | 机械抛光15 | 20 |
| SFV4 | 机械和电抛光10 | 15 |

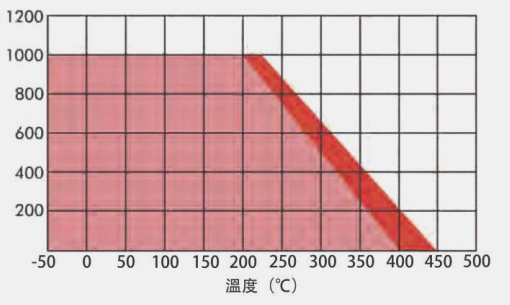

压力/温度图：

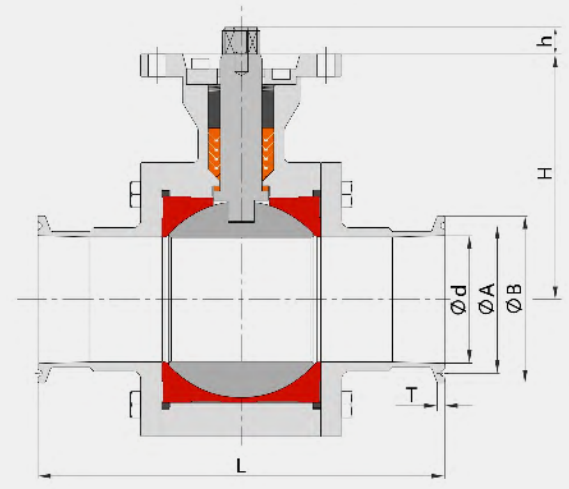

AMISCO进口电动无滞留卫生的外形尺寸：
