管夹阀

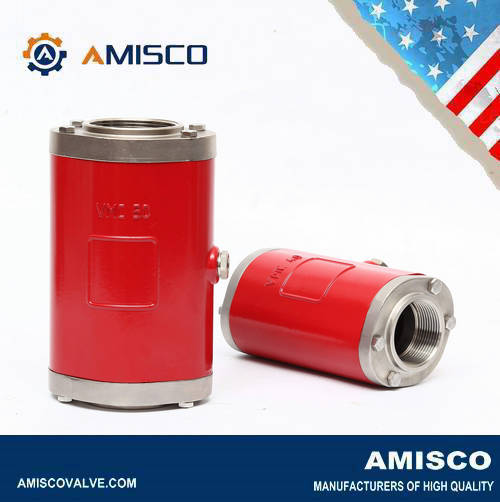

进口VMC系列气动管夹阀
DN40~DN300
VMC系列/可拆卸模块化系统
AMISCO进口VMC系列气动管夹阀具有可拆卸的模块化系统,看灵活应用于防腐管道,用于控制和截止固体、悬浮液、糊状物、气体、纤维和粘性物质等几乎所有介质的理想解决方案。
优势和特点:
■灵活的模块化系统
■多种连接的可能性
■结构紧凑
■重量轻
■通道流畅
■无死角
■易于维护和保养
■零泄漏100%密封
■成本低
产品特性:
AMISCO管夹阀的特点是不影响管道中介质的流通,在各种管夹阀的公称通径范围内,介质几乎都可以畅通无阻。AMISCO管夹阀的摩擦阻力极低,并且不会发生阻塞。此外,AMISCO夹管阀的优点还有结构轻巧、紧凑,用户对AMISCO管夹阀可以进行简便、快速的安装。
工作原理:
当压缩空气或液体(用最低为2bar的压差)进入气动管夹阀阀体时,特制的有很高回弹力的内衬套被压缩。阀体的结构确保了内衬套的唇形自由闭合。因此确保了介质流的绝对可靠地关闭,同时也最大限度提高了内衬套的使用寿命。在这种情况下,气动管夹阀被关闭,从而使得介质流可以百分百地被关断。最大工作压力根据公称通径而定,范围为2-6bar。当压缩空气或液体中断时,特制的内衬套由于回弹力或恢复力的作用和介质压力的作用而使阀门完全打开。
技术数据:壳体:
DN 10-100---不锈钢4408(E)
DN 20-100---铝合金AISiIoMg(A)
DN 10-15---聚甲醛POM天然色(P)
DN 10-15---聚甲醛POM导电(P)
螺纹帽:
DN 10-100: 不锈钢1.4404(E)
DN 20-50:聚甲醛POM天然色(P)医药/食品聚甲醛POM导电(P)
DN 20-50:危险及防爆区
阀门表面:
不锈钢:电抛光亚光
产品附加件DN10-50-Ra 0.5/DN65-100-Ra0.8其他材料请和我们咨询
粉末涂层60-80微米RAL7035
衬套:
耐磨天然橡胶、食品安全天然橡胶,二元乙丙橡胶,丁腈橡胶,氯磺化聚乙烯橡胶,丁基橡胶,氯丁橡胶,其它材料请和我们咨询。

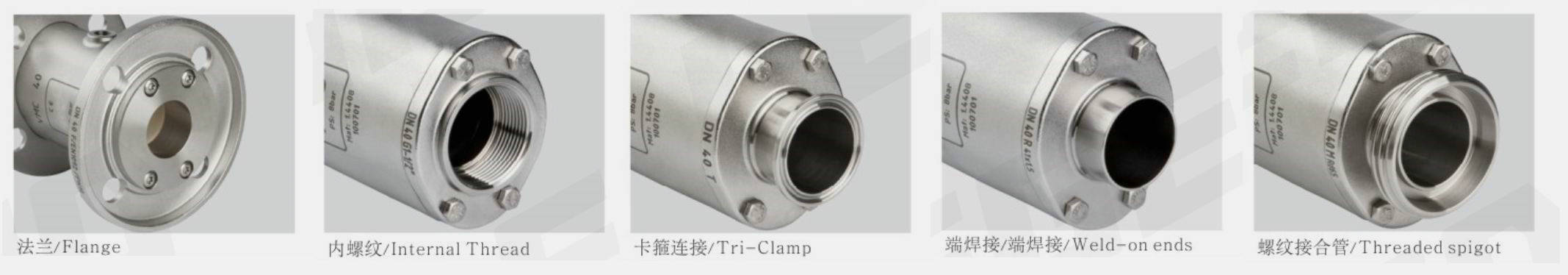

连接形式:
■法兰/Flange ■内螺纹/ Internal thread ■卡箍连接/Tri-Clamp ■端焊接/Weld-on ends ■螺纹结合管/Threaded spigot

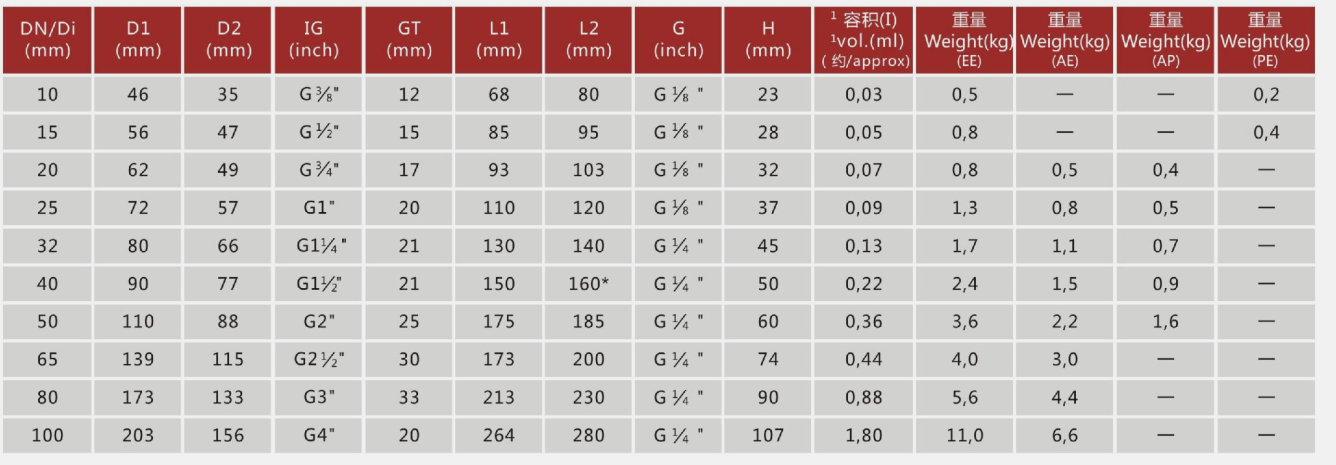

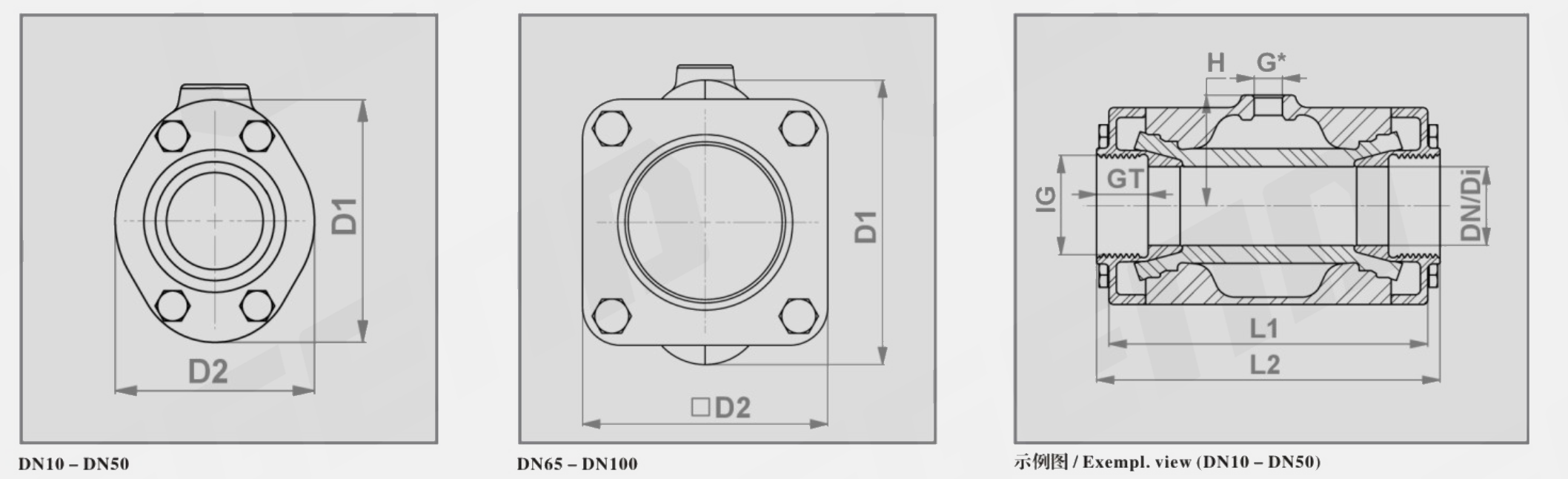

外形尺寸:
容积=衬套关闭时控制介质容积
*K为选择型号长度=150mm
管夹阀的选型需要依据:
开关型:
1)管道公称直径 ;
2)工作压力、工作温度;
3)介质信息,如介质组成成分,颗粒度,是否含有腐蚀性化学物质,是否含油脂或者有机溶剂等等;
4)介质的密度;
5)现场气源压力;
6)关闭/开启时间要求;
7)有无阀位反馈需求。
调节型,除上述基础条件外,还需提供:
1)最大流量/最小流量 - 即流量控制的范围;
2)最大/最小流量时的阀前压力;
3)最大/最小流量时的阀后压力。

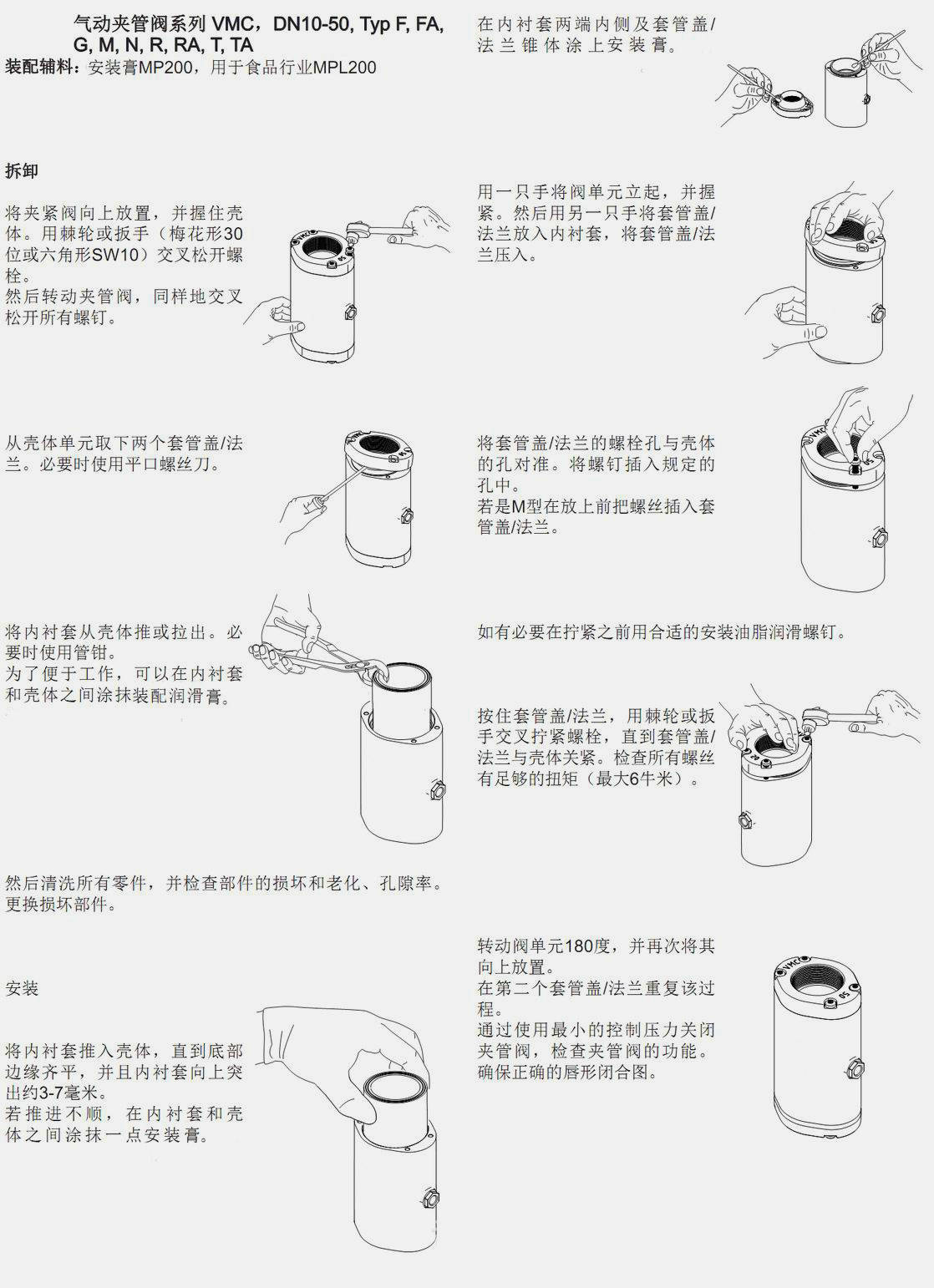

VMP管夹阀胶套更换步骤:
使用注意事项:
1、气动夹管阀压缩空气的杂质和水份影响胶套的使用寿命,应在气路中设置过滤器,以除去杂质和水份。
2、在配管时充分清除管道和接头中的杂质、切屑粉末等。
3、维修保养胶套时,务必事先关闭供气阀门,并将启动回路中的压缩空气排尽后,方可进入维修作业。
4、避免夹管阀胶套发生冻结,如在低温下使用时,应使用干燥器处理干燥空气。
应用范围:
气力输送系统/精细颜料/粉尘颗粒/粉剂/悬浮液/污水/陶瓷/玻璃/塑料工业/医药/食品工业/配料系统/计量/提炼/灌装和称重/排气和通风系统
