进口手动管夹阀

产品概述 (DN25~DN300,PN16)
■全通径,无流量限制
■在中心线关闭,提高阀套寿命
■仅阀套与介质接触,仅有一个易磨损部件
■自清洁功能,不卡塞
■阀套材料有多种选择,满足介质需要
■坚固的设计,维修服务间隔延长
■专为含有腐蚀性、研磨性的工况设计
产品询价
产品详情

管夹阀
进口手动管夹阀


DN25~DN300
PN16

AMISCO进口手动管夹阀是专门用于磨损性及腐蚀性料浆,粉体及粗颗粒物输送中执行关闭及控制动作的经久耐用的理想阀门。阀门在整个系统中虽是很小的部件,但在整个生产过程中却十分的重要,为保障整个生产过程稳定、安全有效的进行,需要对生产过程中所使用的开关阀进行深入的研制。
我们得知介质中存在颗粒、易结垢并且具有腐蚀性时,选择使用管夹阀可以带来很好的效果。

工作原理:

*开启状态                              *关闭状态



产品特性:

■全通径,无流量限制

■在中心线关闭,提高阀套寿命

■仅阀套与介质接触,仅有一个易磨损部件

■自清洁功能,不卡塞

■阀套材料有多种选择,满足介质需要

■坚固的设计,维修服务间隔延长

专为含有腐蚀性、研磨性的工况设计

技术数据:

*阀体材料:铝合金;

*公称通径:DN25~1000

*公称压力:PN16

*阀门类型:直通式;

*连接方式:法兰连接;

*适用工况:中等浓度的酸、任意浓度的碱盐、浆料、易结垢、含颗粒的介质;

*阀门最大的工作压力:0.8MPa

*关闭压差:0.25MPa;

*阀门全行程动作时间:≤3S

*有效通径:25~1000mm;

*阀门泄漏等级:IV级、满足API1598;

核心所在:

管夹阀内胆是管夹阀中唯一与介质接触的部件,是管夹阀中最重要的部件,是管夹阀的“核心所在”,是任何管夹阀耐磨、耐腐蚀、承压和抗曲挠等多种冋题的关键所在。管夹阀的质量取决于内胆的质量。阿米斯科管夹阀内胆采用顶级原料,先进技术工艺保证了其高耐磨、强防腐和更长的使用寿命。

技术先进的AMISCO管夹阀内胆能确保抗磨损和抗腐蚀,且无故障的工作。

延长使用寿命。加强的内胆结构确保压力介质封闭在阀门里。

在用于两面挤压的标准AMISCO管夹阀内胆上装有助开带,以确保在任何情况下,阀门可以完全打开。

产品特点:

高耐磨、耐腐特性:能耐各种中等浓度的酸和任意浓度的碱盐溶液,能输送矿浆、干湿的粉料以及有结晶物体介质。

全通径:管夹阀在开启状态的时候,其整体的结构能够完全与管路系统融为一体,不会改变管路内径及结构,对管道中流动介质的结构无任何影响。

无堵寨含杂质关闭:管夹阀全通径无阻碍,由于流体介质在富有弹性的内胆中流动,不会结垢并具有自清洁性;自然能达到无堵塞的效果即使在固体颗粒存在的情况下,通过压板挤压内胆变形,使固体颗粒完全的包裹在橡胶中。在管道中存在固体颗粒也能达到全通径关闭。

无泄漏:内胆两端带有橡胶法兰,当阀门与管道连接时,不需另加密封垫圈,阀门通道和控制介质空间处于完全隔离状态,绝不会有内外泄露的情况发生,从而根本杜绝了跑、冒、滴,漏等不良现象。

寿命比合金阀门长:管夹阀唯一与介质接触的部件为内胆,他的内壁材质为橡胶,所以内壁非常的光滑目富有弹性,介质经过内胆的时候,介质与内壁之间的摩擦非常小。

维护费用低:管夹阀专门设计成低维护阀门,没有需要定期更换的阀座、密封填料、密封圈或伸缩管,内胆是管夹阀唯一需要更换的部件,一旦更换了内胆,阀门就像新阀门一样。

可替代众多阀门:可替代隔膜阀(易结垢,经常堵塞管道,闸阀(关闭不严,容易泄露)、截止阀,调节阀等。

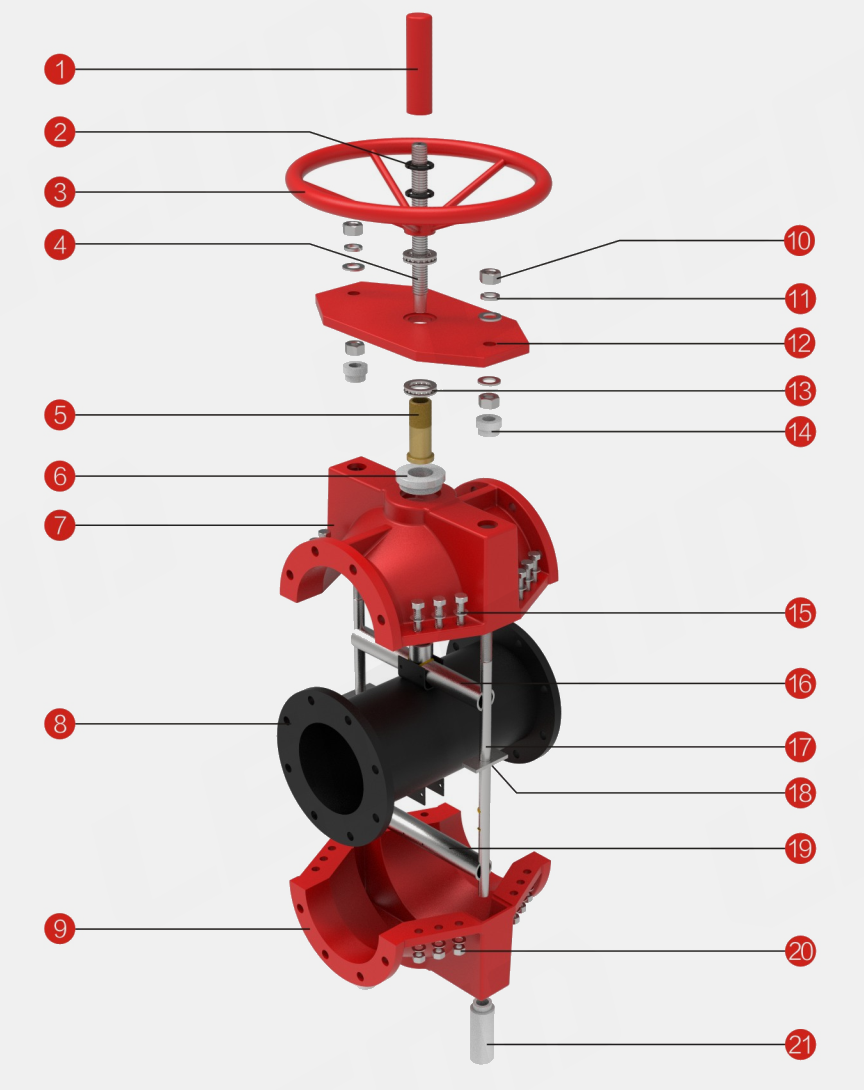

AMISCO进口手动管夹阀分解图:


序号

零件名称

序号

零件名称

序号

零件名称

1

保护套

8

胶套

15

螺栓

2

并帽

9

下阀体

16

上夹杆

3

手轮

10

螺母

17

侧导杆

4

阀杆

11

垫片

18

挡板

5

阀杆螺母

12

支架

19

下夹杆

6

中心套

13

止推轴承

20

螺母

7

上阀体

14

上侧导套

21

下侧导套

可自由定制内衬套材质:

内衬套材质

应用实例

适用温度范围

典型的介质

丁腈橡胶

涉及油脂的应用和碳氢化

-30~+100

油高耐磨的应用类

脂肪、燃料

油、润滑油

天然橡胶

高耐磨的应用

-40~+75

研磨材料

稀酸碱

化学制品

氢化丁腈橡胶

高温应用

-30~+160

油类、脂肪、燃料

油,润滑油

天然橡胶

食品质量

食品应用

-40~+75

食品及其他媒体

CIP(就地清洁)工艺醇

丁腈橡胶

白色内核丝

应用领域涉及脂肪食品

-30~+100

植物和动物

油脂

三元乙丙橡胶

制浆造纸工业

绿色白酒类应用

-40~+100

纸浆酒类

氯丁橡胶

专用化学

应用

抗臭氧厌恶的天气

-30~+100

化学品,酸

几种溶剂

脂肪油

油脂,润滑剂

氟橡胶

特殊用途

在化学中的应用

对臭氧有弹性

厌恶的天气

-20~+120

化学制品

脂肪油

芳香烃和卤化烃

氯磺化

聚乙烯橡胶

特殊用途

在化学中的应用

对臭氧有弹性

厌恶的天气

-40~+100

化学品,酸

几种溶剂

脂肪油

油脂,润滑剂

丁基橡胶

特殊用途

在化学中的应用

不透气

-30~+100

浓缩酸性化学品

植物油



聚氨酯/橡胶

研磨介质应用

-10~+80

研磨材料

稀释化学品

碳氢化合物

油,润滑油

应用场合:


电厂


污水处理厂


采矿


化学过程控制

FGD系统

●涤气系统

●输煤装置

●飞灰控制

●污泥控制

●沙粒去除

●原污水

●石灰、碳泥

●尾矿处理

●浮选控制

●排泥管线

●多种泥浆控制

●腐蚀和磨损性

●粉末

●颡粒

●废料处理
