气动球阀
进口气动陶瓷微小流量调节球阀
Class150、300、600
1/2"~12"

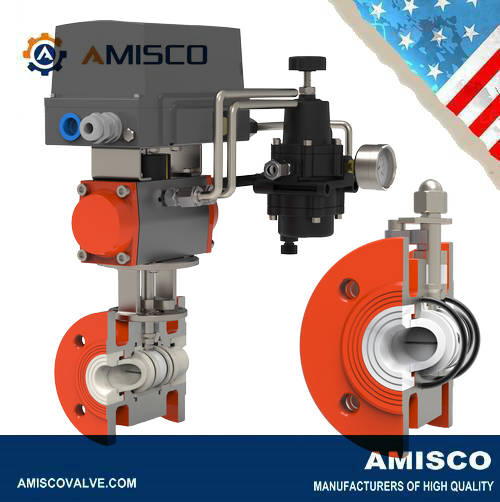

AMISCO进口气动陶瓷微小流量调节球阀是由气动执行器和陶瓷微小流量调节球阀组合的气控阀门。
AMISCO进口气动陶瓷微小流量调节球阀的阀球与阀座为结构陶瓷材质,具有等百分比流量调节特性,可调范围大,是需要精确调节且易受腐蚀磨损的现场流体时的最佳选择。
设计特点:
陶瓷微小流量调节球阀
1、根据工作条件的要求,AMISCO微小流量调节球阀的阀座开孔面尺寸可以精确调节。
2、AMISCO陶瓷微小流量调节球阀上、下游阀座可根据工况选择。
3、阀球开启方式可从30°、45°、60°等角度选择。
4、陶瓷微小流量调节球阀是您在遇到需要精确调节且易受腐蚀磨损的现场流体时的最佳选择。
气动执行器
1、齿轮齿条双活塞对称结构设计,动作快速平稳,精度高,输出功率大,通过简单的改变活塞装配位置可得到反向旋转。
2、挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟隆涂层),使用寿命更长,摩擦系数低。
3、一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。
4、组合式预符荷安全弹簧组,不论在装配过程或使用现场中,都能方便而安全的安装或增减弹簧数量。
5、外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是精确方便,调节阀开和阀关位置,如需全行程调节时则另外在两个端盖处配置较长调节螺钉。
6、多功能位置指示器,现场可视化指示,符合VID/VIE3845、NAMUR标准槽,能安装并输出所有附件,如限位开关盒、电气定位器、位置传感器。
7、奇缘接口符NRMAR标准,可直接安装NUMAR标准电磁阀。
8、齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦,并且增加润滑,使其低摩擦,长寿命。
9、所有的紧固件均采用不锈钢材料,长期抗腐蚀。
10、连接部分符合全新国际标准规范ISO5211,DN3337(F03-F25)使用产品安装具有互换性、通用性。
AMISCO进口气动陶瓷V型球阀的技术数据:
阀体规格 |
|
•阀体结构 |
三片式全衬陶瓷球 |
•尺寸范围 |
1/2”〜12”(DN15〜DN300) |
•端部连接 |
法兰式 |
•压力等级 |
Class150、300、600 |
•温度范围 |
-29℃〜+220℃ |
•阀体材料 |
A105、304、316、316L |
•球体材料 |
Al2O3、ZrO2、SiN4、SiC304、316、316L |
•陶瓷材料 |
Al2O3、 ZrO2、 SiN4、SiC |
•阀杆材料 |
316、17-4PH、Nickel、Inconel、Zirconium、Titanium、HC、HB |
气动执行器规格 |
|
•缸体属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
•端盖属性 |
一体式设计,所有的双作用和单作用执行器型号,都具有相同的缸体和端盖,很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
•缸体表面涂层 |
挤压的优质铝合金缸体,经精密加工的内孔和外部表面进行硬质阳极氧化处理(特殊情况下阳极氧化+特氟龙涂层),使用寿命更长,摩擦系数低。 |
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211,DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
•输出扭矩 |
8um~10000um |
•控制气源 |
经过滤的压缩空气,无需润滑油,有润滑油的情况下润滑油必须适合NBR |
•气源压力 |
最小气源压力3bar(40psi),最大气源压力8bar(120psi) |
•介质环境温度 |
标准:-20℃~+80℃、低温:-40℃~+80℃、高温:-15℃~+150℃ |
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
•安装法兰 |
DIN/ISO5211、DIN3337 |
•标准型 |
铝合金外壳硬质阳极氧化处理,可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
•全系列符合IEC61508规定,并通过安全完整性等级SIL3认证。 |
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
陶瓷材料介绍:
结构陶瓷是由天然或人工合成的粉状化合物,如单由Al2O3、ZrO2、SiC、Si3N4粉末,或者相互复合,或与碳纤维结合,经成型和高温烧结而制成的多晶固体。
普通陶瓷应用于器具制品,而结构陶瓷多应用于工业,航天。二者在成分、工艺、化学性能和物理性能上均有非常大的差异性。
结构陶瓷具有极好的化学稳定性,几乎不与任何化学介质反应,从而使全衬陶瓷密封球阀适用于绝大部分高腐蚀介质,除了具有极好的耐腐蚀性能外,结构陶瓷同样具有极高的硬度,它的硬度仅次于金刚石。
决定陶瓷性能的要素:

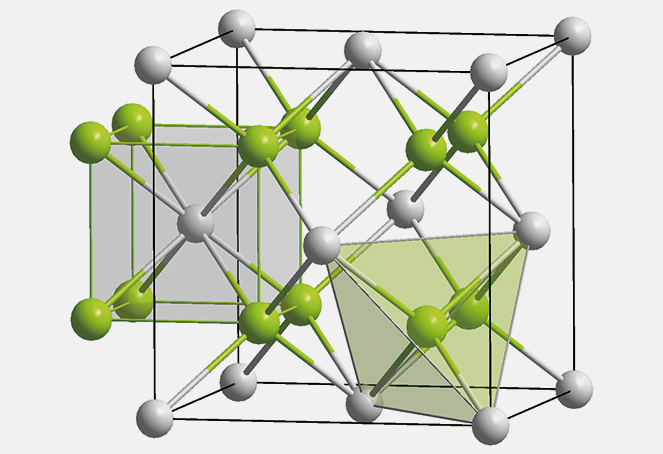

陶瓷材料通常由三种不同的物相组成,即晶相、玻璃相和气相(气孔)。晶相是陶瓷材料的主要组成相,是化合物或固溶体。晶相分为主晶相、次晶相和第三晶相等,主晶相对陶瓷材料的性能起决定性作用。
玻璃相是一种低熔点的非晶态固相。它的作用是粘接晶相,填充晶相间的空隙,提高致密度,降低烧结温度,抑制经晶粒长大等。
气相(气孔)是指陶瓷孔隙中的气体。陶瓷的性能受气孔的含量、形状、分布等的影响,从而对功能陶瓷的光、电、磁等性能也会产生一定的影响。
进口气动陶瓷微小流量调节球阀脆性处理方法:
对陶瓷阀门而言,陶瓷先天性的弱点,如易碎和不耐高温差的冲击等,都是需要处理的。为了做出更加完美的陶瓷产品,几十年来,我们一直在解决这些问题,通过工程研究计算,我们总结的办法如下:
■纳米陶瓷是解决陶瓷脆性的最好途径,同时保证所有的粉体颗粒均匀;
■将纤维(或晶须)以一定的方式加入到陶瓷的基体中去,达到改善陶瓷材料脆性的目的 ;
■用颗粒作为增韧剂,制备颗粒增韧陶瓷基复合材料;
■提高纯度,通常99%纯度的材料和99.9%纯度的材料在性能上有非常大的差异;
■添加微量元素,稳定陶瓷性能;
■优化的烧结温度控制,全自动烧结系统。
陶瓷XRD图谱:
进口气动陶瓷微小流量调节球阀的耐腐蚀性:
AMISCO进口气动全衬陶瓷球阀具有良好的耐蚀性,它们在腐蚀性介质中的腐蚀属于化学作用或伴随着物理机械作用而引起的破坏,其耐蚀能力与材料的化学成分、矿物学组成、孔隙、结构类型,高温下材料性质的变异以及腐蚀介质的性质等有关。
AMISCO选用的陶瓷材料具有优异的化学稳定性。高温下不氧化,对酸、碱、盐等均有较强的抗腐蚀能力,与许多熔融金属不发生作用,因此,陶瓷材料是极好的耐腐蚀材料,作为阀内件,可以抵御强酸强碱介质的腐蚀。
A-无腐蚀或腐蚀可以忽略不计,推荐使用
B-轻微腐蚀或较少腐蚀,适合使用
C-腐蚀中等或较大,不推荐使用
X-腐蚀严重,不能使用
进口气动陶瓷微小流量调节球阀的抗弯强度:
又叫弯曲强度,它反映的是矩形截面在弯曲应力作用下受拉面断裂时的最大应力。加载方式有三点弯曲和四点弯曲两种。
实际在阀内件使用中,若有高温或者不考虑因素之外,通常我们的阀内件都是陶瓷材料设计,然而阀球需要承受阀杆带动的传动力,所以球必须保证很好的抗弯强度,所以设计中,阀球通常我们会选择ZrO2,当然,除此以外我们还有别的材料可选。
进口气动陶瓷微小流量调节球阀的抗压强度:
也叫压缩强度,是指一定尺寸和形状的陶瓷试样在规定的试验机上受轴向应力作用破坏时,单位面积上新承受的载荷,是陶瓷材料在均匀压力下破碎时的应力。
