偏心旋转阀
进口气动陶瓷偏心旋转阀
Class150、300、600
1"~12"

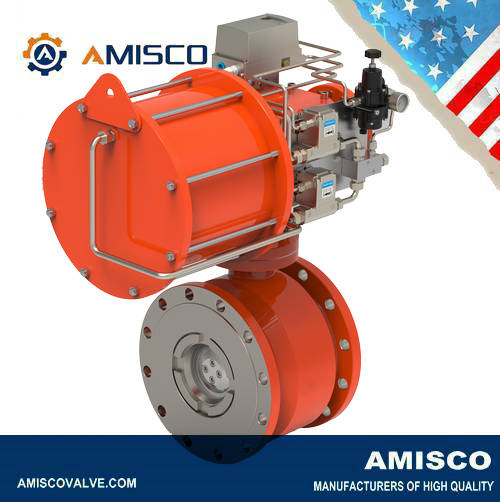

AMISCO进口气动陶瓷偏心旋转阀是由气动执行器和陶瓷偏心旋转阀组合的气控阀门。
该阀具有结构简单，经济实用的特点，同时具有较大的调节范围和良好的控制精度。
产品特性：
■结构简单，经济实用，同时具有较大的调节范围和良好的控制精度。
■整体式阀体的设计，消除了潜在的泄漏通道，可以有效地抵抗管道应力。
■独特的阀芯设计，可以平衡调节时产生的动态扭矩，增加稳定，降低执行机构的成本。
进口气动陶瓷偏心旋转阀特点：
■流通能力大
介质通过时，阀体内部的压力变化较小，其流通能力比同口径的直通双座阀还要大。
■流量特性得到改善，动态稳定性高
偏心旋转阀的流量特性介于直线流量特性和等百分比流量特性之间。
■可调比大
由于偏心旋转阀具有良好的关闭密封性能，没有最小调节流量的限制，因此它的可调比可达100:1
■体积小，重量轻，通用性好
■适合于高粘度、有悬浮颗粒、大流量、大压差的场合
■由于阀芯结构是开放的，阀体内腔是直通型，因此尤其适合控制难流动的介质
■阀内压降小
偏心旋转阀的阀内压力降低远小于蝶阀和球阀，因此相对来说气蚀与闪蒸现象较少，对阀内组件的破坏少
■抗气蚀
在流程工业中节流可引起大量的气蚀，气蚀可能损坏管道，产生不可接受的噪音等级，旋转阀具有坚固的设计，大大减少了由于水锤现象造成阀门动作失败，其阀芯可以吸收部分多余的能量，明显地降低气蚀及相关的问题。
进口气动陶瓷偏心旋转阀结构：

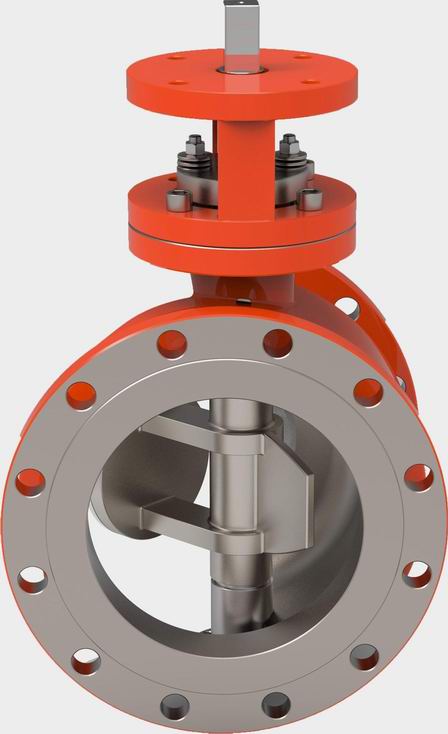

导流翼
阀芯设计有导流翼，介质流经阀体平稳，不易产生涡流，阻力损失小，有利于流体稳定流动，并具有优良的稳定性

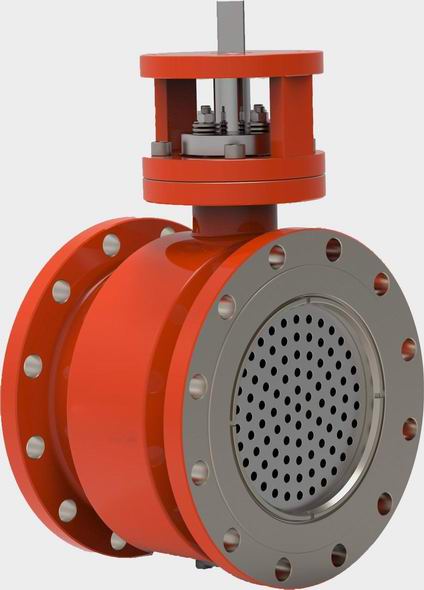

节流孔板
■孔板节流装置实现了阀内流体的平衡，显著降低了涡流的形成，减小了死区效应，降低了流体动能的损失。
■当管路中阀门上下游需要较大的压降时，孔板可以有效减少流体对阀门的冲刷。

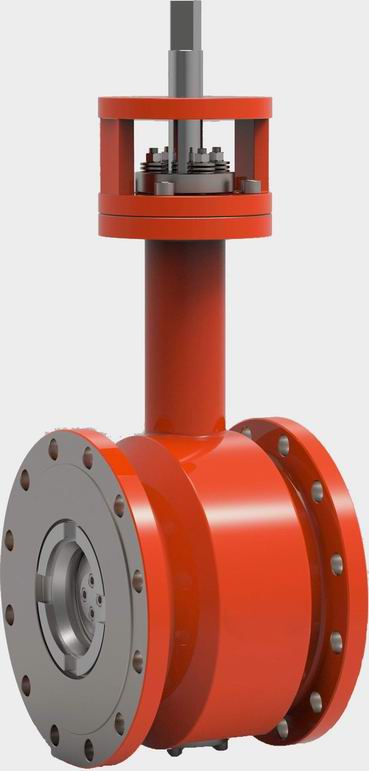

加长阀杆
■某些工况温度比较高，造成阀体温度较高，阀体通过阀杆把热量传递到电动执行器上，大大减少了电动执行器的使用寿命。
■在低温环境中，大气中的水分会在阀门表面形成霜冻，阀杆部分的霜冻有可能会随阀杆的运动而带入填料中，从而造成阀门填料撕裂，破坏阀门密封，最终导致阀门出现渗漏。
■进口气动陶瓷偏心旋转阀具有特殊的加长阀杆设计，通过把阀杆加长，增加阀体到电动执行器的导热距离，起到阀杆散热的作用，大大延长了阀门的使用寿命，同时也延长了阀门电动执行器的使用寿命.
AMISCO进口气动陶瓷偏心旋转阀的技术数据：
阀体规格
•阀体结构
整体铸造阀体
•尺寸范围
1”〜12”（DN25〜DN300）
•端部连接
法兰式
•压力等级
Class150、300、600
•温度范围
-29℃〜+320℃
•阀体材料
WCB、A105、304、316、316L
•陶瓷材料
Al2O3、 ZrO2、 SiN4、 SiC
•阀杆材料
17-4PH、HC、HB
•泄漏等级
VI级
•可调比
100:1
气动执行器规格
•缸体属性
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
•端盖属性
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。
•缸体表面涂层
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。
•证书/使用标准
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。
•输出扭矩
8um~10000um
•控制气源
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR
•气源压力
最小气源压力3bar（40psi），最大气源压力8bar（120psi）
•介质环境温度
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃
•旋转行程
90°、120°、135°、180°、双向±5°调节
•安装法兰
DIN/ISO5211、DIN3337
•标准型
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。
•通过德国莱茵TUV认证机构的ATEX、CE认证
