盘阀

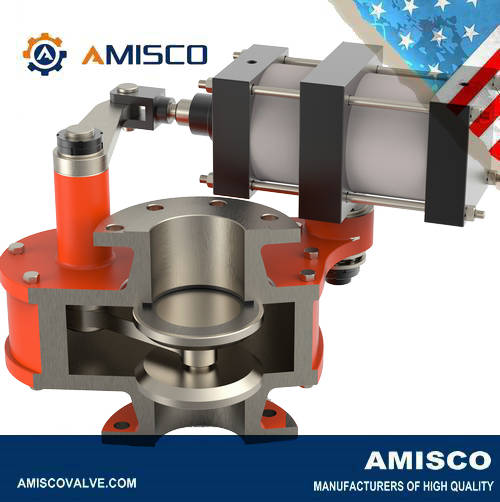

进口气动盘阀
Class150、PN10、PN16
2"~12"
AMISCO进口气动盘阀在冶炼、采矿、电厂、煤化工、炼化等行业中的锁斗、料仓、反应釜、分离器、气力输送、泵的隔离及各类管道等众多的行业中得到广泛的应用,尤其是在磨损、冲蚀性介质的应用中,更能表现出其卓越的性能。
另外,其独特的结构特点保证其在带有磨损冲蚀性物料的恶劣工况下能连续长期地正常工作。
进口气动盘阀结构类型:
单盘阀
进口气动盘阀工作原理:
■驱动装置通过阀杆与摇臂使阀盘转动一定的角度来实现阀门的开关。
■阀盘密封面借助弹簧与阀座紧密贴合,弹簧压力始终使阀盘紧密贴合在阀座上,又允许阀盘在密封面的垂直方向上有位移。这有助于补偿阀门零件由热胀冷缩而引起的形变和多次开关后产生的微量磨损,克服任何背压变化对密封的影响并能防止颗粒介质进入密封面之间。
■在盘阀启闭过程中,阀座密封面对阀盘在切线方向上的摩擦力之差,使阀盘在一个启闭循环过程中产生自转并可以不断剪切与清扫在工艺过程中有可能堆积在阀腔内的介质,这些特点是其他阀门所没有的。
进口气动盘阀特点:
■阀板与阀座间密封面采用耐磨硬质合金材料,表面光滑,硬度可达40~70HRC,解决了密封面因物料冲刷而易被冲蚀、寿命不高的问题。
进口气动盘阀的技术数据:
•阀体结构
整体铸造阀体
•尺寸范围
2”〜12”(DN50〜DN300)
•端部连接
法兰式
•压力等级
Class150、PN10、PN16
•温度范围
-29℃〜+400℃
•阀体材料
A105、CF8、CF8M、CF3、CF3M
•阀杆材料
316、17-4PH、Nickel 、Inconel 、Zirconium 、Titanium、HC、 HB
•泄漏等级
VI级
应用场合:
电厂
污水处理厂
采矿
化学过程控制
●FGD系统
●涤气系统
●输煤装置
●飞灰控制
●污泥控制
●沙粒去除
●原污水
●石灰、碳泥
●尾矿处理
●浮选控制
●排泥管线
●多种泥浆控制
●腐蚀和磨损性
●粉末
●颡粒
●废料处理
单盘阀的阀腔内只有1个密封副,阀腔内只有一个阀盘、一个阀座,阀门关闭后主要承受来自于下游的关闭压差,允许的正向压差很小,对于口径较大的阀门,一般只用在需要单向密封的场合。
双盘阀
双盘阀的阀腔内有两个阀盘和两个阀座,允许介质双向流动,双向密封。阀门关闭后可能承受双向压差,最大允许压差为阀门最大允许工作压力。
这种特殊的阀盘设计既满足了工艺要求,也完全避免了介质对阀门的动作产生影响。
■使用寿命比普通材料阀门长2-3倍,为用户带来理想的使用效果和经济效益,大大提高了设备运行的安全性、稳定性。
■适用于颗粒物不多,硬度不大的介质。
