进口气动陶瓷盘阀

产品概述 (Class150、PN10、PN16,2~12)
■具有极高的耐磨损、耐腐蚀、耐冲蚀性能
■阀门流道选用的材质为硬质合金,一定程度的节省了成本
■适用于冲刷较为严重的介质
产品询价
产品详情

盘阀

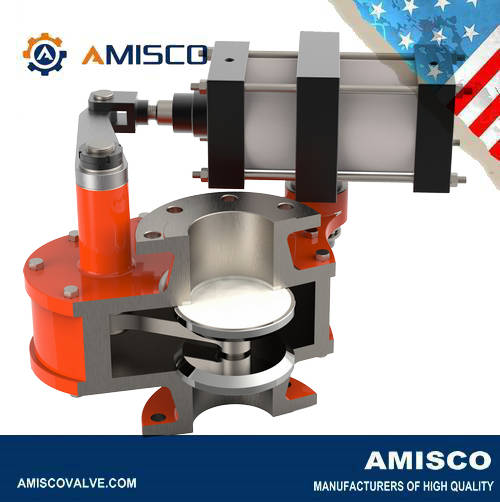

进口气动陶瓷盘阀


Class150、PN10、PN16

2"~12"

AMISCO进口气动陶瓷盘阀是通过滑动圆盘来实现开关的一种快开快关型阀门。独有的硬密封面具有自研磨作用,使其在磨损、冲蚀物料上应用的过程中不断提高密封性,寿命要比其他阀门长数倍。该阀在冶炼、采矿、电厂、煤化工、炼化等行业中的锁斗、料仓、反应釜、分离器、气力输送、泵的隔离及各类管道等众多的行业中得到广泛的应用,尤其是在磨损、冲蚀性介质的应用中,更能表现出其卓越的性能。
另外,其独特的结构特点保证其在带有磨损冲蚀性物料的恶劣工况下能连续长期地正常工作。

进口气动陶瓷盘阀结构类型:

单盘阀
单盘阀的阀腔内只有1个密封副,阀腔内只有一个阀盘、一个阀座,阀门关闭后主要承受来自于下游的关闭压差,允许的正向压差很小,对于口径较大的阀门,一般只用在需要单向密封的场合。
双盘阀
双盘阀的阀腔内有两个阀盘和两个阀座,允许介质双向流动,双向密封。阀门关闭后可能承受双向压差,最大允许压差为阀门最大允许工作压力。
这种特殊的阀盘设计既满足了工艺要求,也完全避免了介质对阀门的动作产生影响。

进口气动陶瓷盘阀设计特点:

AMISCO进口气动陶瓷盘阀的阀芯的材质为结构陶瓷,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石,具有极高的耐磨损、耐腐蚀、耐冲蚀性能。
阀门流道选用的材质为硬质合金,一定程度的节省了成本。
适用于冲刷较为严重的介质。

进口气动盘阀工作原理:

■驱动装置通过阀杆与摇臂使阀盘转动一定的角度来实现阀门的开关。

■阀盘密封面借助弹簧与阀座紧密贴合,弹簧压力始终使阀盘紧密贴合在阀座上,又允许阀盘在密封面的垂直方向上有位移。这有助于补偿阀门零件由热胀冷缩而引起的形变和多次开关后产生的微量磨损,克服任何背压变化对密封的影响并能防止颗粒介质进入密封面之间。

■在盘阀启闭过程中,阀座密封面对阀盘在切线方向上的摩擦力之差,使阀盘在一个启闭循环过程中产生自转并可以不断剪切与清扫在工艺过程中有可能堆积在阀腔内的介质,这些特点是其他阀门所没有的。

AMISCO进口气动陶瓷盘阀的技术数据:

•阀体结构

整体铸造阀体

•尺寸范围

212”(DN50DN300

•端部连接

法兰式

•压力等级

Class150、PN10、PN16

•温度范围

-29+400

•阀体材料

A105、CF8、CF8M、CF3、CF3M

•阀杆材料

316、17-4PH、Nickel 、Inconel 、Zirconium 、Titanium、HC、 HB

•泄漏等级

VI
