进口动态流量平衡阀

产品概述 (PN16,2″~ 24″)
>固定阀胆式结构;
>轴流型设计;
>标准测量孔,可接各种流量测试设备;
>流量控制误差:±5%;
产品询价
产品详情

平衡阀

进口动态流量平衡阀


PN16

2~ 24

AMISCO进口动态流量平衡阀是由阀体和阀胆组成。安装在管道上,实现管道流体流量的测量及监控,具有结构简单、性能稳定、测量精准、成本低的优点。

该阀可在作用于阀前后压差低于设计压差范围时,阀胆的节流嘴在弹簧的作用下完全露出阀胆罩,过流面积最大,流量随压差的变化而变化。

作用于阀前后压差在设计压差范围内,阀胆受压差和弹簧的双重作用,做往复运动,改变过流面积,维持流量恒定在设计值。

作用于阀前后的压差高于设计压差控制范围时,节流嘴侧流通道完全进入阀胆罩内,仅露出固定流量孔,过流面积最小,流量随压差的变化而变化。

产品特点:

>固定阀胆式结构;

>轴流型设计;

>标准测量孔,可接各种流量测试设备;

>流量控制误差:±5%

AMISCO进口动态流量平衡阀技术数据:

阀体规格

•公称通径

2”24DN50DN600

•公称压力

PN16

•工作温度

085

•密封试验

1.1PN

•壳体使用

1.5PN

•适用介质

•阀体材料

球墨铸铁

•阀芯材料

不锈钢

•弹簧材料

不锈钢

O型圈

EPDM

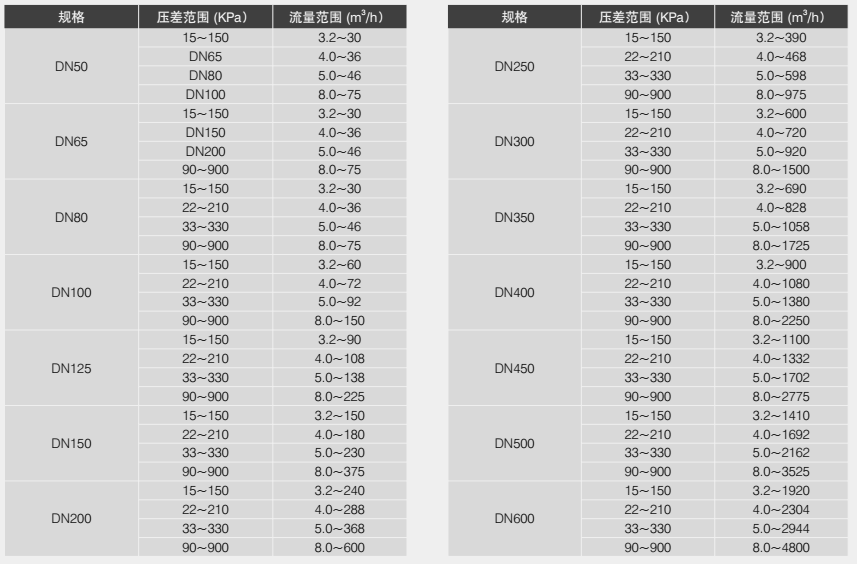

AMISCO进口动态流量平衡阀流量范围:

AMISCO进口动态流量平衡阀外形尺寸:


运输、贮存:

AMISCO动态平衡阀装箱后在运输和贮存过程中不应碰撞、倾倒、挤压和受雨雪淋袭。

② 应贮存在干燥和通风良好的场所,周围应无腐蚀性气体的存在。

③ 在搬运过程中应当采用托盘,轻搬轻放。

安装:

AMISCO动态平衡阀建议安装于HVAC系统的回水管路上,起到调节管路中介质流量的作用。

②选配国标或者行标法兰,并安相应标准选配螺栓及螺母(详见附表)。

AMISCO动态平衡阀安装时,应对角交错、逐步锁紧联接螺栓,以保持受力均衡。

螺栓锁紧力无需太大,即可保持密封良好,无需加力扳手操作以免破坏垫片。

④ 在安装就位后,不允许在相应的法兰上进行焊接,以免破坏橡胶法兰密封垫片。

⑤在安装后,应当将阀门全开,以便管路反复冲洗,直至干净;严禁在管路冲洗中反复关闭阀门,避免破坏橡胶阀座。
