平衡阀
进口静态流量平衡阀
PN16/25

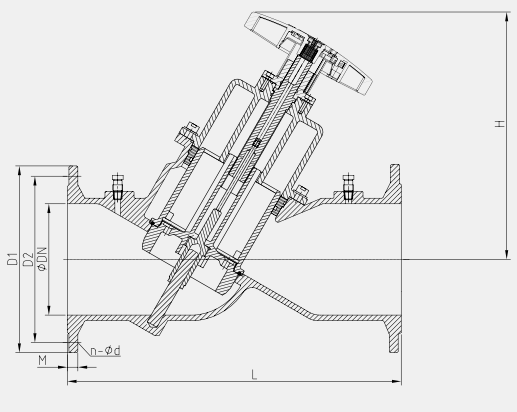

2-1/2″~ 12″
在HVAC系统中,如果没有合适的水力调节设备,系统各分支管路之间的不同阻力可能导致末端设备流量分配的错误,而流量分配的错误会带来系统各服务区域可能高达5℃~6℃的温差;还会导致能耗的增加,设备运行的损耗及额外的噪音,这些问题主要是由于末端设备所需流量的不同,或是由于输送管路长度和布局的不同造成的。AMISCO进口静态流量平衡阀安装在管路上主要起到分配各管路流量的作用,达到系统水力平衡的目的。
产品特点:
>可变孔板设计,可通过预设实现粗调;
>自平衡阀芯设计,调节/ 关断扭力低;
>Y 型结构,流量调节范围大;
>浮动式O 型圈,零泄漏关断;
>内置记忆轴,可调节/ 锁闭最大开度位置;
>调节手轮顶部计数,便于安装调试。
AMISCO进口静态流量平衡阀技术数据:

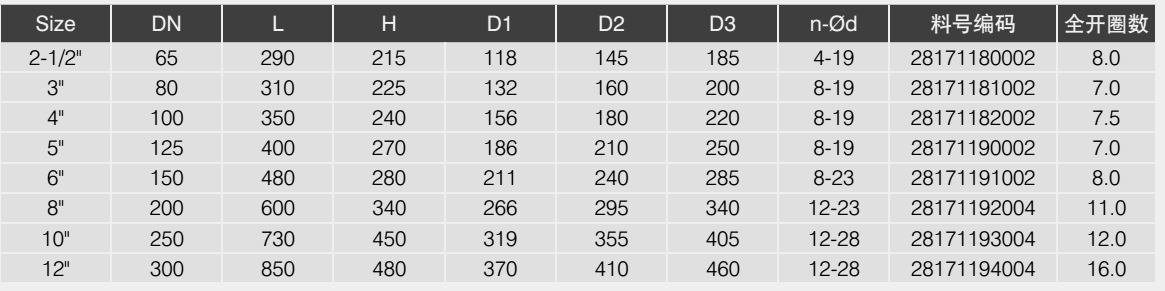

阀体规格 |
|
•公称通径 |
2-1/2”〜12”(DN65〜DN300) |
•公称压力 |
PN16/25 |
•工作温度 |
0℃〜85℃ |
•密封试验 |
1.1PN |
•壳体使用 |
1.5PN |
•适用介质 |
水 |
•阀体材料 |
球墨铸铁 |
•阀杆材料 |
黄铜 |
•阀盖材料 |
球墨铸铁 |
•压盖材料 |
黄铜 |
•垫圈材料 |
黄铜 |
•密封圈材料 |
橡胶EPDM/NBR |
•阀瓣材料 |
黄铜 |
•手轮组件 |
PA6(DN65-150)铸铝(DN200-300) |
•设计制造标准 |
BS 7350 |
•连接标准 |
GB/T 17241.6, BS EN 1092-2 |
•结构长度标准 |
GB/T12221, BS EN558-1 |
•检验测试标准 |
BS7350 BS6755-1 |
开度设计程序:
方法和步骤(与设置为2.3开度)
A)将阀门完全关闭,粗调刻度和精调刻度均显示为“0”
B)安装预设定值“2.3”圈打开阀门,粗调数字显示为“2”,精调数字显示为“3”

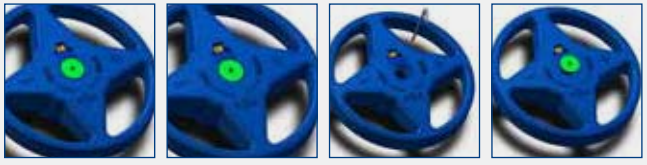

C)取下挡盖,用4mm内六角扳手深入图示孔顺时针拧紧记忆螺钉。(再次按第一步方法,验证计数器调整前后显示无错位)
D)装上挡盖,阀门粗调设定完成。

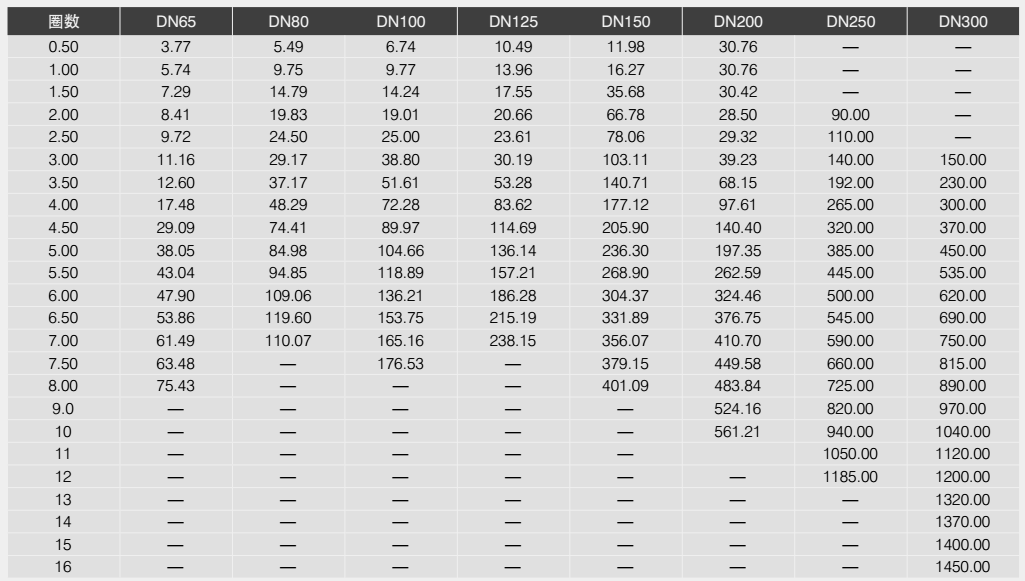

AMISCO进口静态流量平衡阀Kv值:
安装:
① AMISCO静态平衡阀建议安装于HVAC系统的回水管路上,起到调节管路中介质流
量的作用。
②选配国标或者行标法兰,并安相应标准选配螺栓及螺母(详见附表)。
③AMISCO静态平衡阀安装时,应对角交错、逐步锁紧联接螺栓,以保持受力均衡。
螺栓锁紧力无需太大,即可保持密封良好,无需加力扳手操作以免破坏垫片。
④ 在安装就位后,不允许在相应的法兰上进行焊接,以免破坏橡
胶法兰密封垫片。
⑤在安装后,应当将阀门全开,以便管路反复冲洗,直至干净;
严禁在管路冲洗中反复关闭阀门,避免破坏橡胶阀座。
